Sonnenschutz nachträglich montiert

Einmal fertiggestellt, ist die nachträgliche Befestigung von Bauteilen an Glasfassaden und -dächern mit Standardschrauben nicht mehr möglich. Mit dem Sonnenschutz-Befestigungsbolzen bietet FOPPE hier besonders für Beschattungsanlagen eine statisch gesicherte Lösung, die montagetechnisch einer Standardlösung nahekommt.

Einmal fertiggestellt, erschweren die aufgesetzten Deck- und Klemmleisten von Glasfassaden eine kraftschlüssige Verbindung von Bauteilen an der tragenden Unterkonstruktion. Besonders häufig stellt sich dieses Problem bei nachträglicher Montage von Beschattungsanlagen auf Glasdächern und an Glasfassaden. Mit seinem Sonnenschutz-Befestigungsbolzen bietet FOPPE hier eine statisch gesicherte und in der Montage wirtschaftliche Lösung an. Das Set eignet sich für alle gängigen Aluminium-Fassadensysteme wie z.B. Schüco, Kawneer/Alcoa, Heroal, Wicona, Hueck-Hartmann, Reynaers.

Direkt auf Unterkonstruktion schrauben

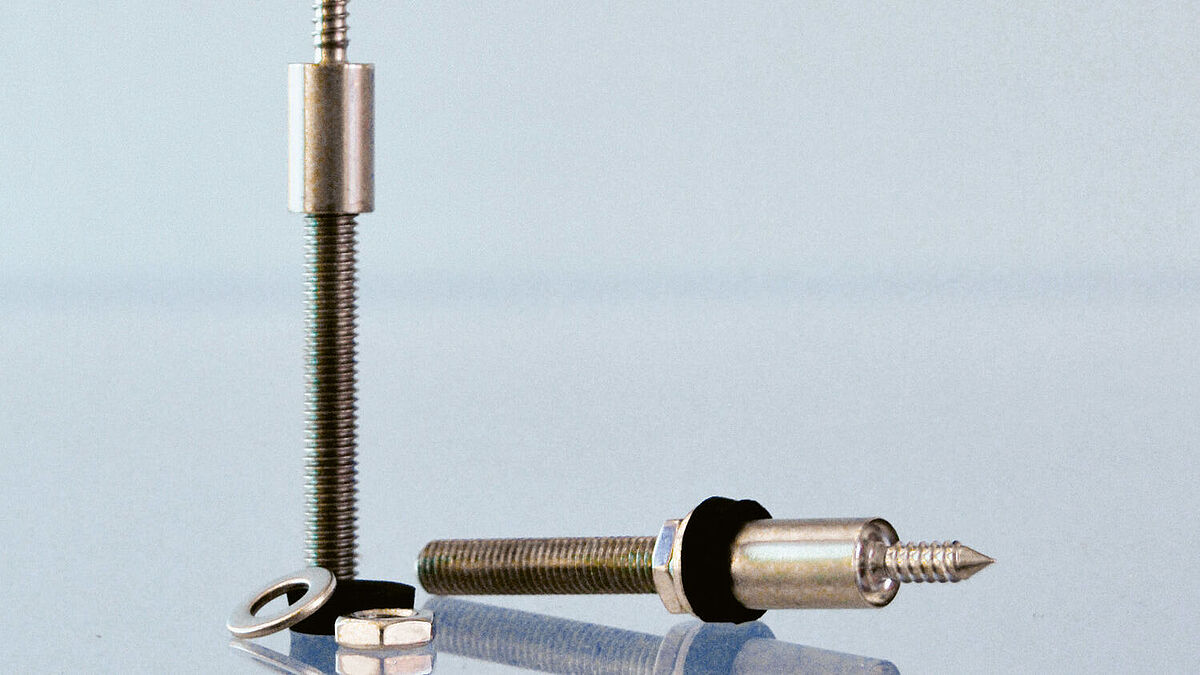

Zur Montage wird die bereits montierte Deckschiene beziehungsweise Klemmleiste nachträglich mit einer Durchgangsbohrung versehen, durch welche hindurch der Bolzen mit seiner vorne sitzenden selbstschneidenden Metallschraube direkt auf die tragende Unterkonstruktion geschraubt wird. Aussen sitzt dem Bolzen eine Gewindestange M8 auf. Die grosse Auflagefläche des Bolzens auf dem Unterprofil sowie sein grosser Durchmesser bewirken eine hohe Systemsteifigkeit der «auskragenden» Schraube. Unterschiedlich angebotene Längen des Gewindebolzens ermöglichen eine exakte Anpassung an das vorliegende Profilsystem beziehungsweise die Glasstärke. Der gegenüber der Durchgangsbohrung deutlich dünnere Gewindebolzen ermöglicht jederzeit einen thermischen Längenausgleich der Deckschiene. Vor Montage – zum Beispiel der Beschattungsanlage – wird der Gewindestange noch ein Dichtungsring aufgeschoben, der über eine Beilagscheibe und Mutter gegen die Deckleiste gepresst wird und so das System abdichtet.

www.foppe.de    ■
