Neuheit

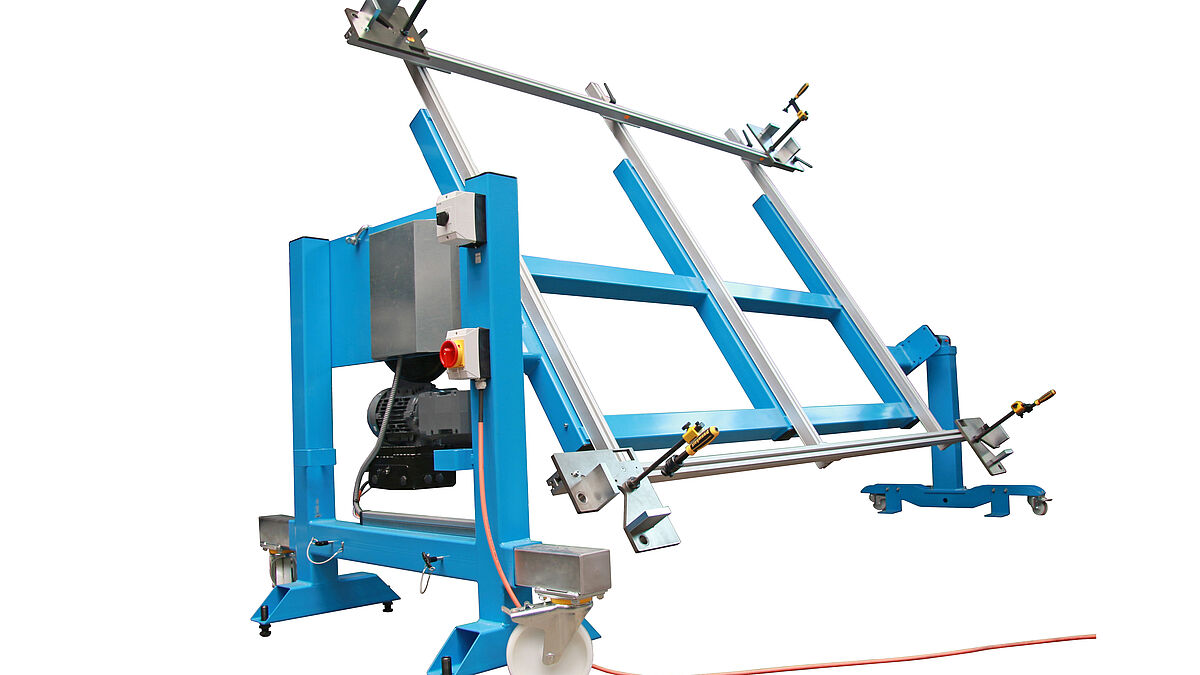

Jansen RSL 3025: Motorisch drehbare Rahmenschweisslehre

Jansen hat einen neuen Schweisstisch entwickelt, der über ausserordentliche Merkmale wie Stabilität und Genauigkeit verfügt. Dank der neuen Rotationsachse lassen sich zeitintensive Arbeitsschritte einsparen.

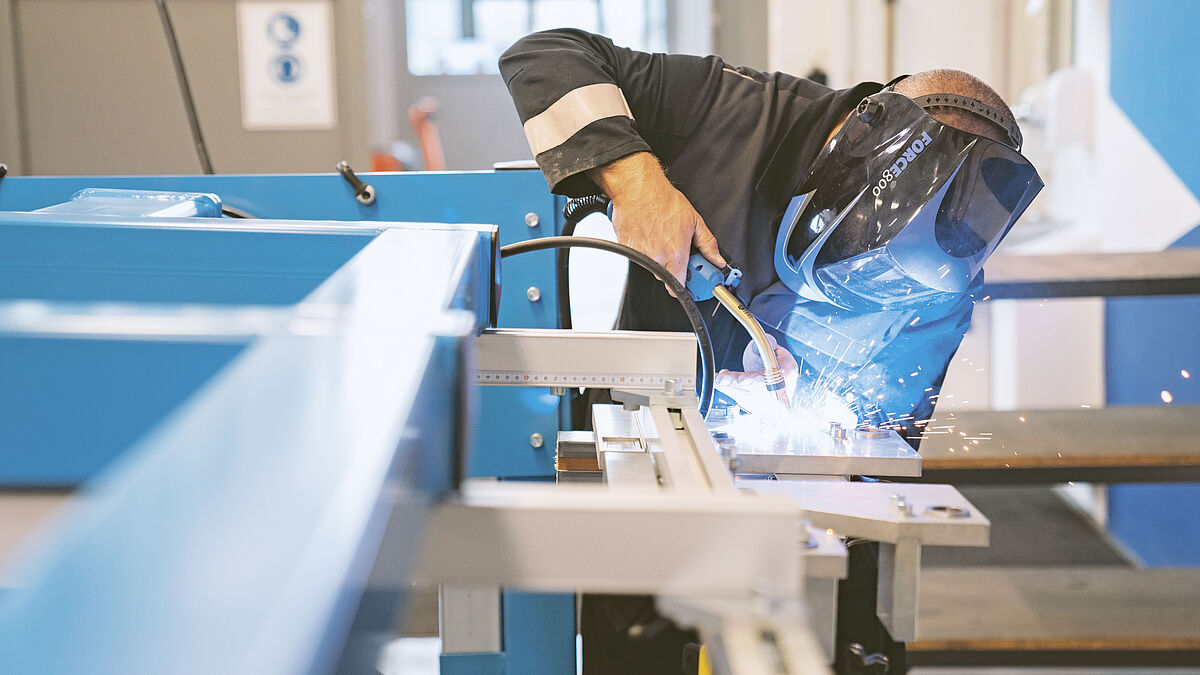

Die neue Jansen-Rahmenschweisslehre RSL 3025 eignet sich für Metallbaukonstruktionen und Rahmen jeglicher Art. Mit der RSL 3025 können sehr grosse Rahmen eingespannt werden: Die maximalen Dimensionen betragen für Rahmen 3000 mm x 2500 mm und eine Höhe von 100 mm. Der Schweisstisch besticht durch seine geniale Rahmenschwenkvorrichtung um 225 Grad. Das bedeutet: Der Rahmen kann ohne Umspannen motorisiert gedreht werden. Bisher war mehrmaliges Spannen und Lösen notwendig, um einen Rahmen zu schweissen. Das entfällt: Neu kann die Spannung von Hand verschoben werden und die Spannplatte bietet variable Spannmöglichkeiten. Die Arbeitsschritte Heften und Schweissen können auf allen Seiten durch nur eine Person erfolgen. Ebenso entfallen aufwändige Ausrichtprozesse bei Einsatz der Digitalanzeigen. Trotzdem büsst der neue Schweisstisch nichts an Stabilität ein, da die Rahmendimensionen verstärkt wurden. Bisher musste der Schweisstisch mit einem Stapler innerhalb der Halle bewegt werden. Das neue Modell verfügt über Rollen und kann bequem von Hand verschoben werden. Bei Gebrauch kann der Schweisstisch am vorgesehenen Platz abgelassen und die Rollen verlustsicher an einer seitlichen Aussparung befestigt werden. Die einfache Bewegungsmöglichkeit schafft Platz in der Werkstatt, wenn die Rahmenschweisslehre nicht benötigt wird: einfach hochklappen, die Rollen wieder montieren und auf die Seite schieben.
Eine digitale Messvorrichtung ist als Zusatzoption nachrüstbar. Die neue Rahmenschweisslehre RSL 3025 eignet sich auch für Rohrkonstruktionen und ersetzt als Nachfolgeprodukt den bisherigen Jansen-Schweisstisch.

www.jansen.com   ■
