Stahlbau / Montagen

Tropfenförmige Wendeltreppe im «Felsenhof»

Text: Redaktion / Bilder: Ferdinand Hasler AG, Altstätten

Eine aussergewöhnliche Wendeltreppe hat die auf den Treppenbau spezialisierte Ferdinand Hasler AG in Altstätten mitten in Zürich, an der Pelikanstrasse, realisiert. Das Büro- und Geschäftshaus «Felsenhof» nahe der Bahnhofstrasse wurde 1927 vom Architekten Hermann Weideli als Zeugnis des Art déco und des späten Expressionismus in der Zürcher Architektur gebaut. Nun wird es saniert und dabei bis auf die Grundstruktur zurückgebaut. Die Bauübergabe erfolgt im Frühjahr 2024.

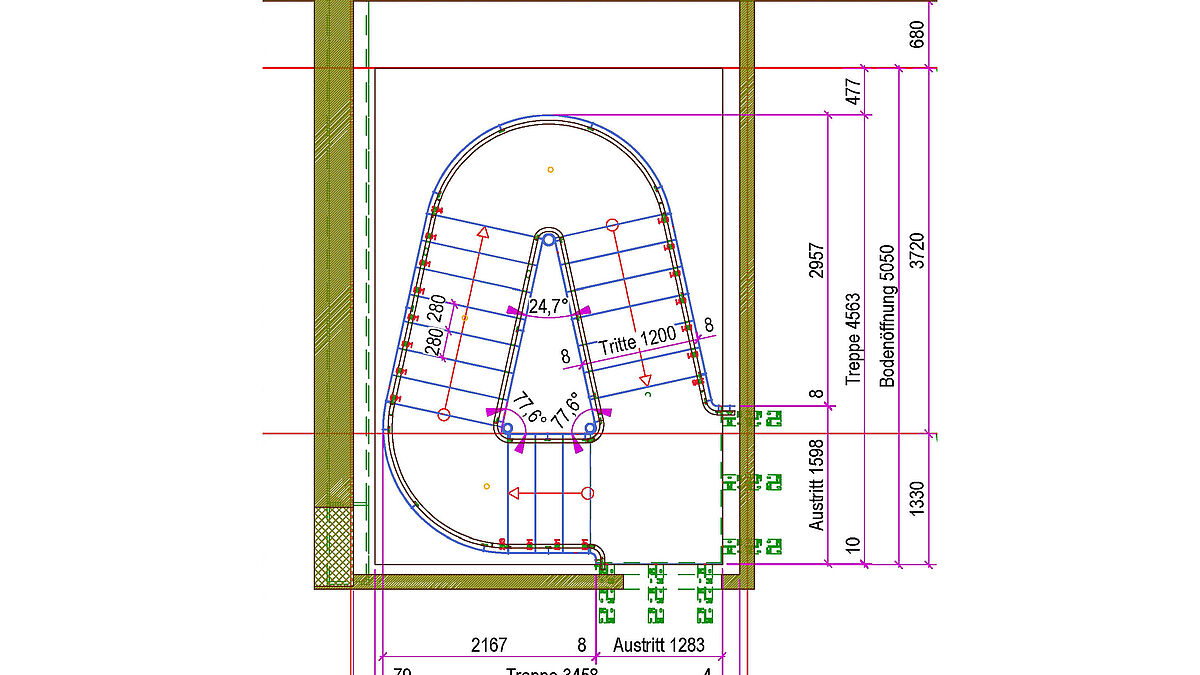

Die stählerne Wendeltreppe erschliesst durch einen schmalen Schacht sechs Stockwerke, ist 22 m hoch und wiegt 15,8 t. Die vertikale Lastabtragung erfolgt über drei im Treppenauge angeordnete Stahlstützen direkt auf den Boden. Mit ihrer Dreiecks- oder Tropfenform im Grundriss spricht sie eine besondere Formensprache.





«Diese Treppe hatte es tatsächlich in sich», sagt Reto Bischofberger, Projektleiter bei der Ferdinand Hasler AG, gegenüber der «metall» und erklärt: «Es war nicht ein einzelnes Kriterium, das diese Stahltreppe zur echten Herausforderung machte, sondern verschiedene. Auch hier definierten die baulichen Gegebenheiten am Objekt schlussendlich das Montagekonzept. Und dieses hatte einen sehr schmalen Durchgang für die Einbringung und ein enges Treppenhaus für die Aufrichtung der Treppe zu berücksichtigen. Daraus resultierte eine aufwändige und delikate Stückelung der ganzen Anlage.»



Konstruktion aus Blech

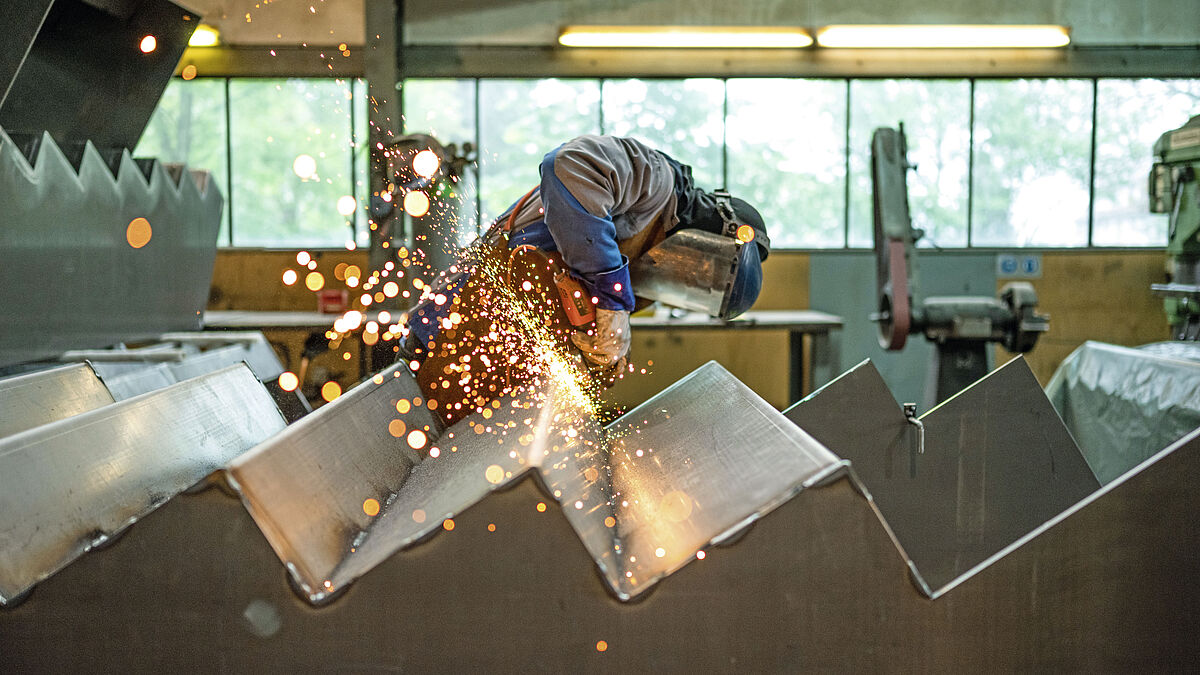

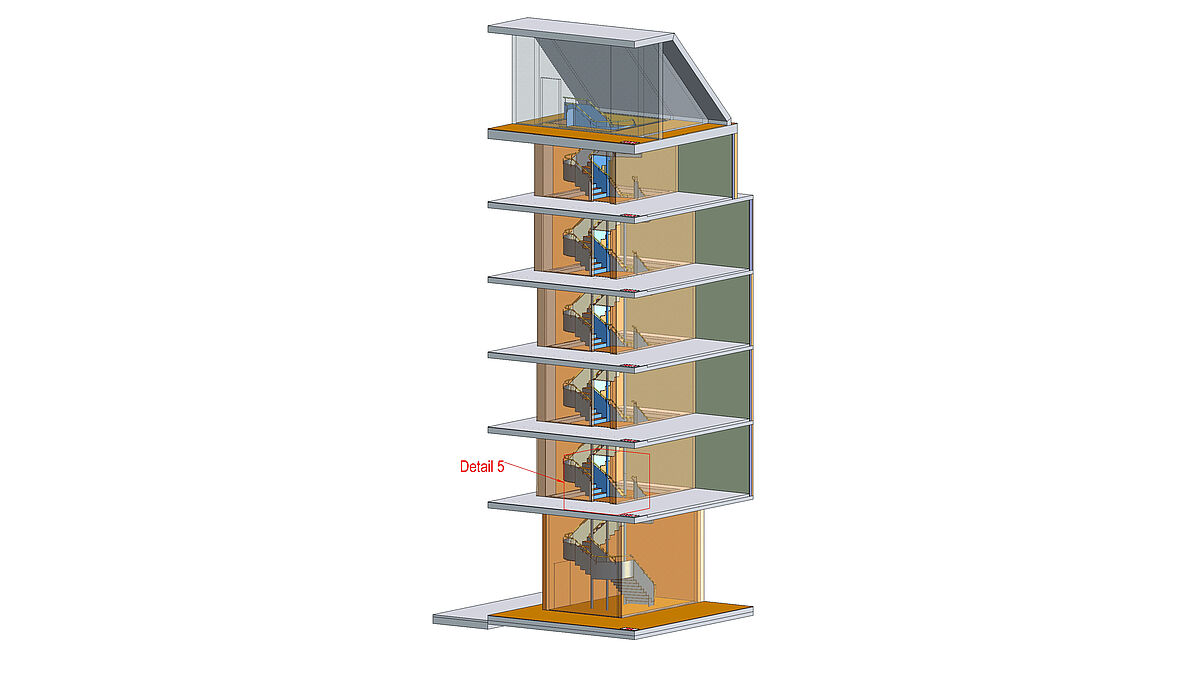

Die sechsgeschossige Treppenanlage mit ihren zwölf Zwischenpodesten wurde im Werk der Ferdinand Hasler AG in 26 Einzelelementen als Schweisskonstruktion hergestellt. Für die Ausführungsplanung kam die 3D-Software HICAD zur Anwendung.

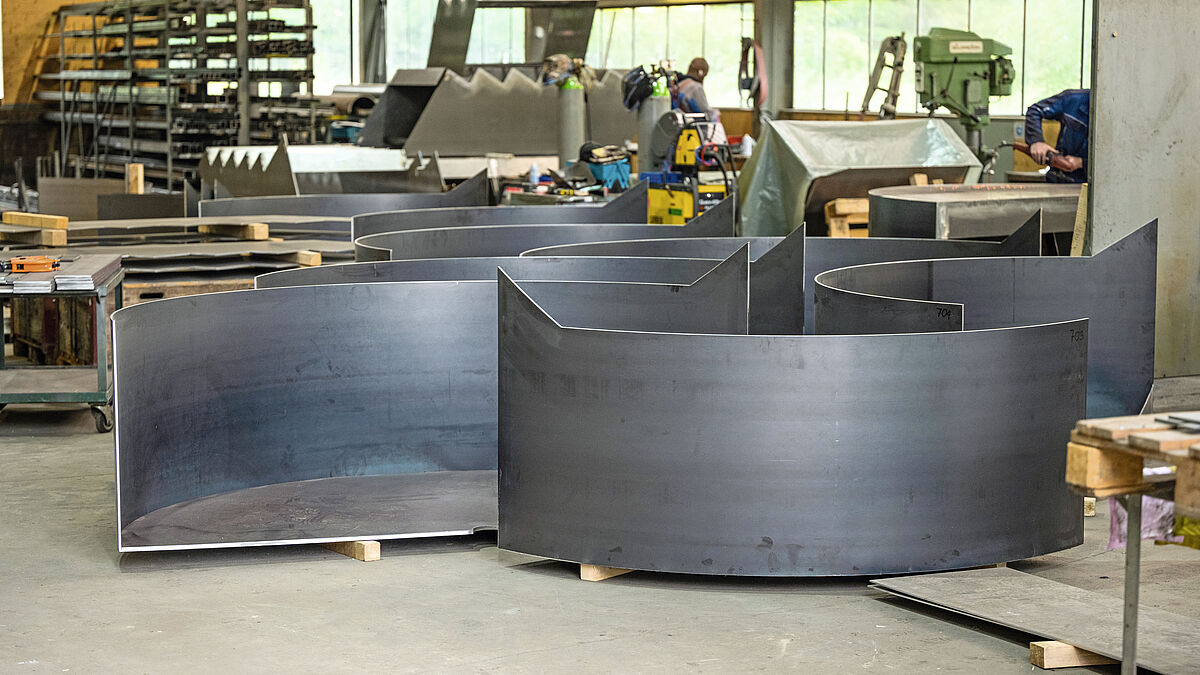

Zwischen jeweils zwei Geschossen sind immer zwei Zwischenpodeste eingebaut. Diese dienen als Richtungsänderung und sind im Radius geformt. Die dazwischenliegenden Treppenläufe sind von gerader Form.

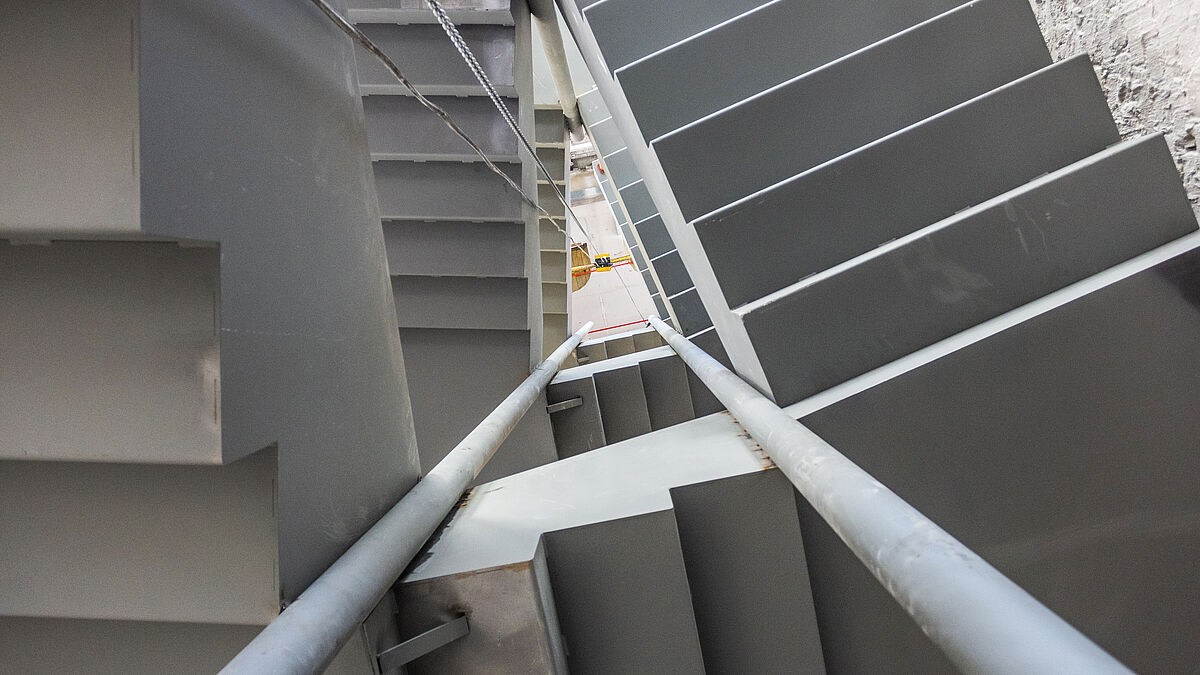

Innen- und Aussenwangen bestehen aus Stahlblech 8 mm und sind so hoch ausgebildet, dass sie auch als Geländer dienen. Ein zusätzlicher Handlauf aus massivem Eichenholz sorgt für ein sicheres Begehen. Die Stufen werden von Z-förmig abgekanteten Stahlblechen (6 mm) gebildet und sind zwischen den Seitenwangen eingeschweisst. Die Zwischenpodeste – ebenfalls aus Stahlblech 8 mm – bilden die statische Verbindung zwischen Rohrstütze und Aussenwange.

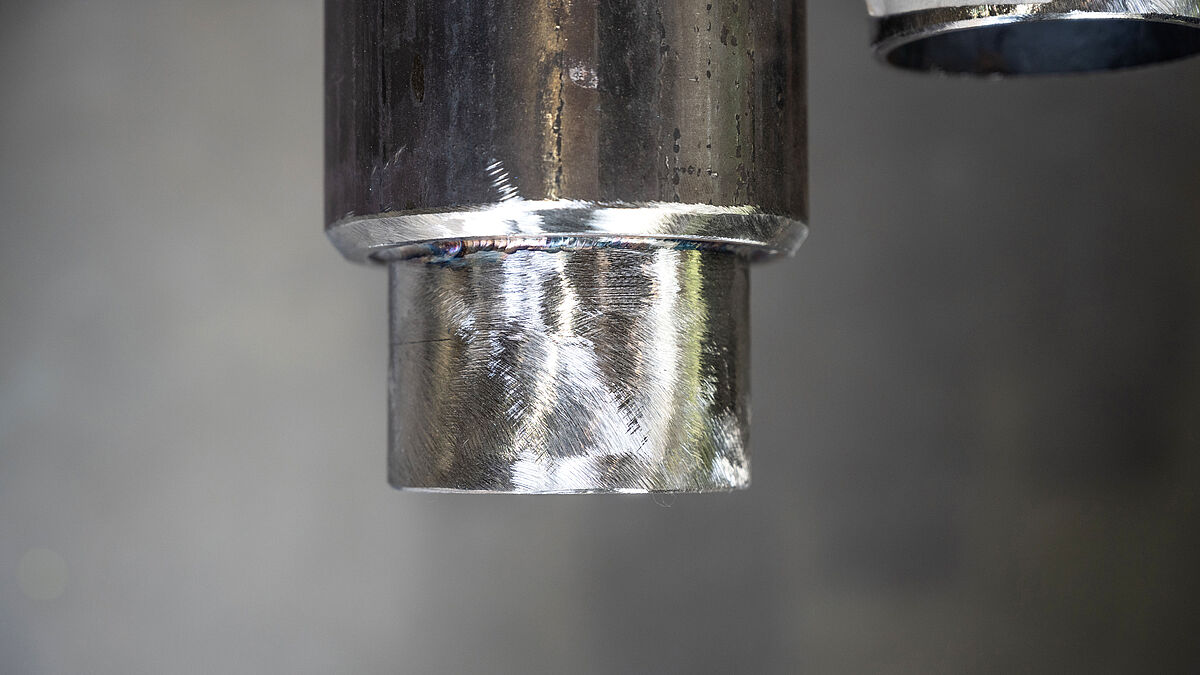

Im Treppenauge stehen drei Stützen aus Rundrohr, Durchmesser 127 / 12,5 mm. Diese bestehen aus mehreren Einzelteilen und wurden im Werk mit Stossrohren bestückt und für die Bauschweissungen vorbereitet. Die gesamten Schweissvorbereitungen erfolgten im Werk, sodass am Bau vor dem Schweissen keine grossen Schleifarbeiten durchzuführen waren. Die Oberflächen der Seitenwangen sind grau grundiert und werden nach Vollendung mit einem Deckanstrich versehen. Auf den Stufen ist ein Belag aus Kautschuk aufgetragen.







Anspruchsvolle Montage

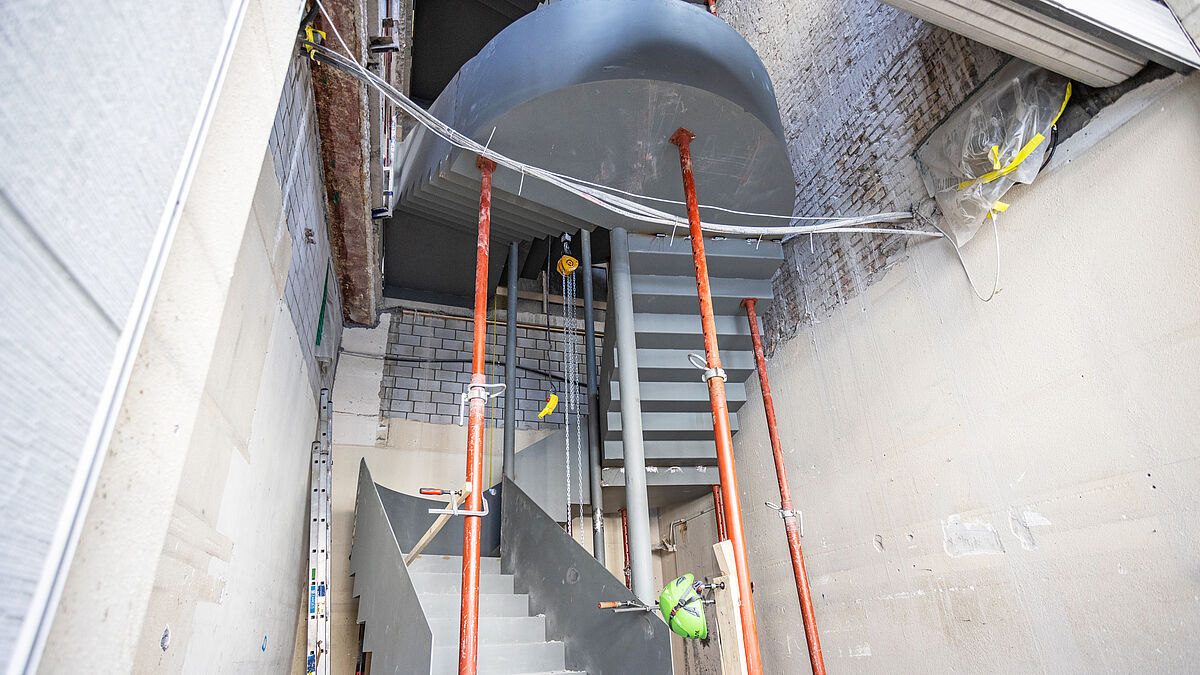

Die Wendeltreppe erschliesst einen relativ engen Innenhof von 4,0 x 6,0 m. Im Gegensatz zu einem Neubau, bei dem Treppen jeweils von oben eingepasst werden können, musste hier die Zulieferung von unten durch ein Garagentor erfolgen. In dieser Tatsache liegt auch der Grund, weshalb die Montage als nicht alltäglich und somit sehr aufwändig und knifflig zu bezeichnen ist.
Die vertikale Anlieferung erfolgte entgegen dem Montageablauf: Zuerst die Elemente des sechsten Geschosses. Diese wurden mit einem mobilen Kran bis zum sechsten Geschoss gezogen und dort sicher deponiert. Dann folgten die Teile des fünften Geschosses usw. Eine besondere Herausforderung stellte die Gebäudestatik dar. Um die alten, bestehenden Geschossdecken nicht zu überlasten, mussten die einzelnen, gewichtigen Stahlelemente auf provisorisch angebrachten Schienenprofilen zwischengelagert und für die Montage auch auf diesen bis zum Schachtrand geschoben werden.

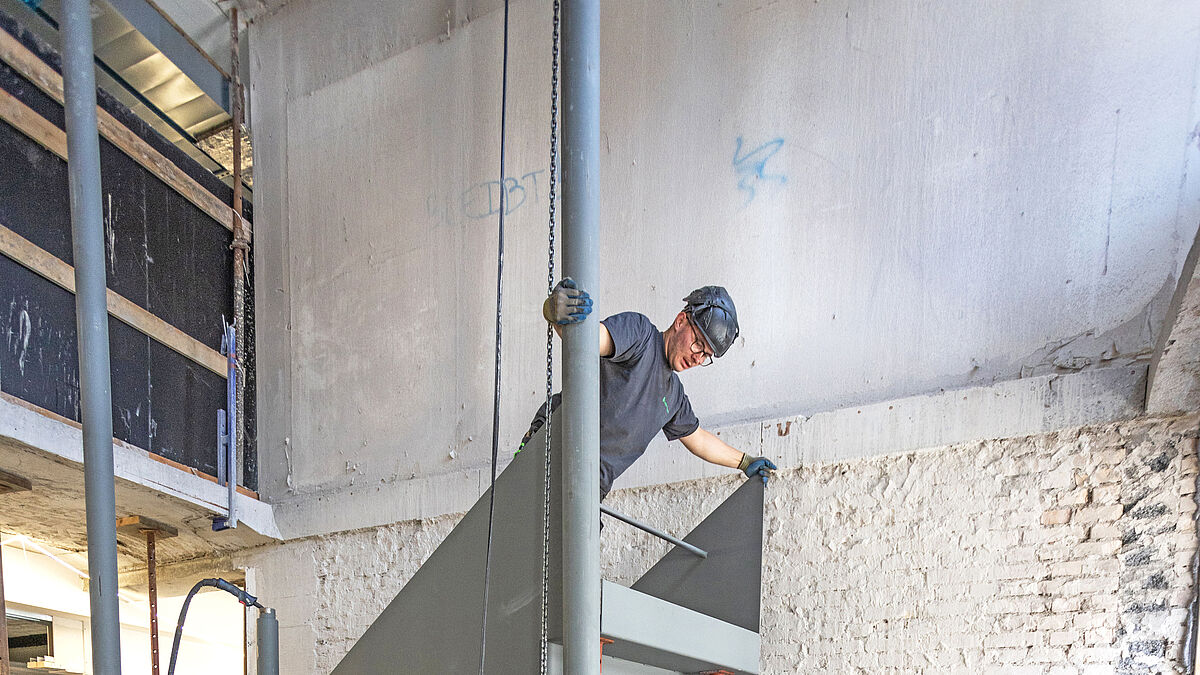

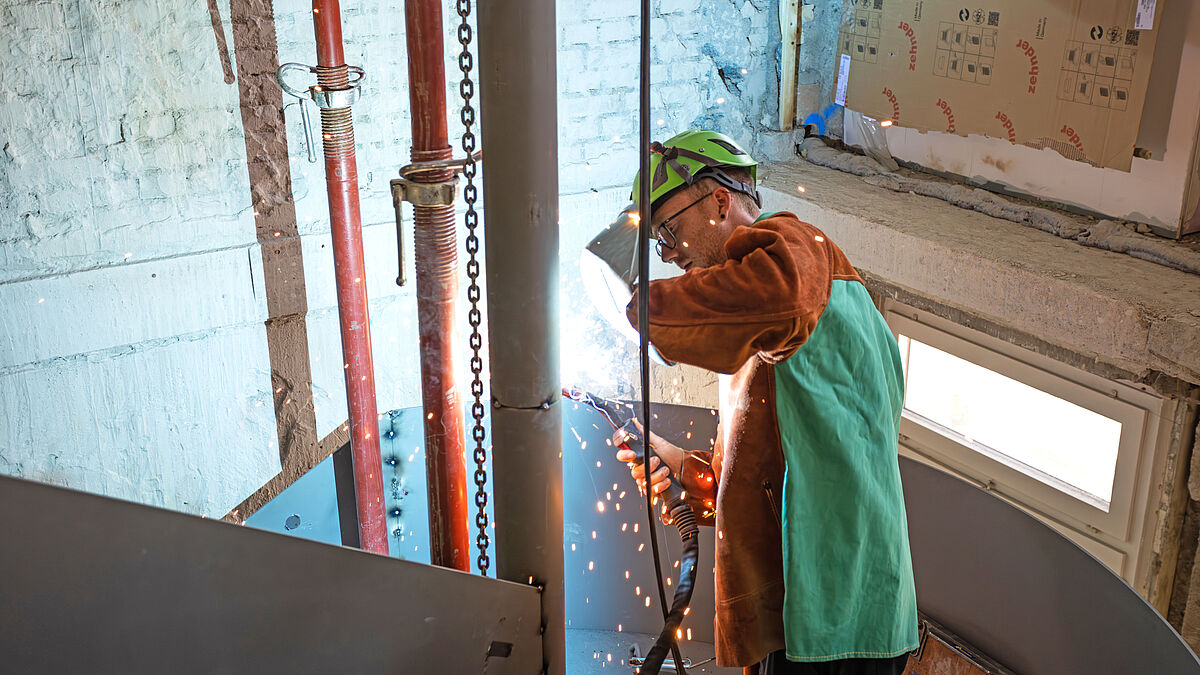

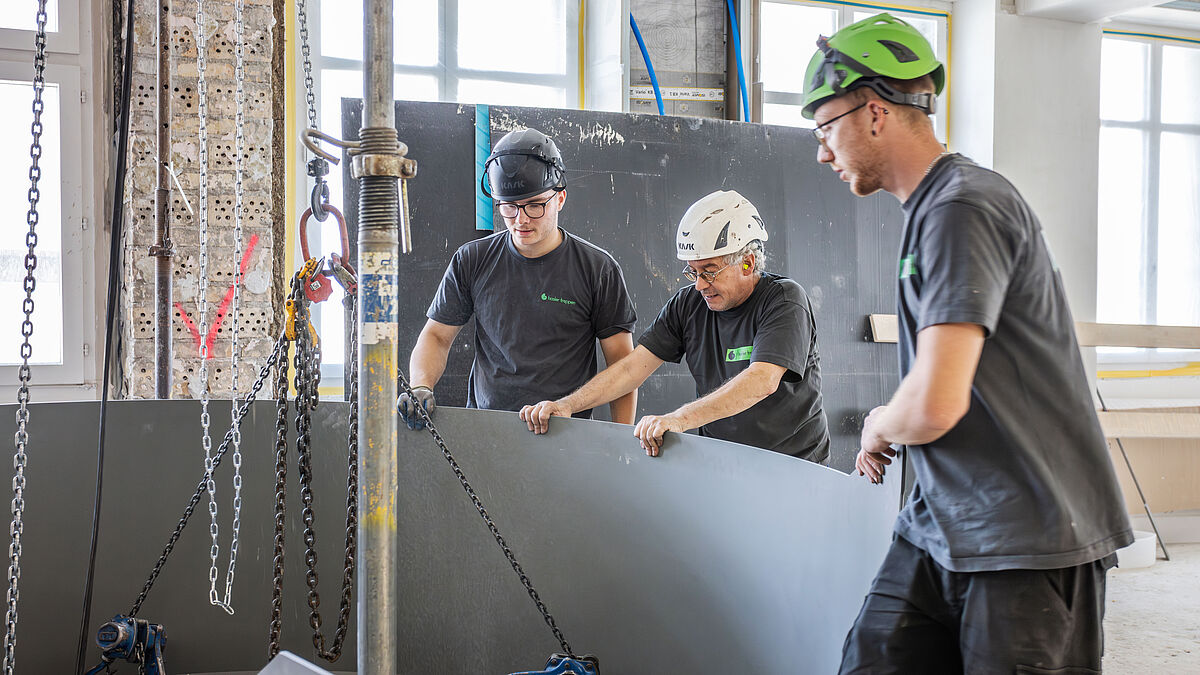

Die Montage startete im Erdgeschoss. Die einzelnen Treppenelemente und die Stützen wurden geschossweise aufeinandergesetzt und verschweisst. Diese Vorgehensweise erforderte auch das Arbeiten in schwindelnder Höhe direkt an der Schachtkante oder auf der jeweils höchsten Stufe. Diese delikaten Arbeiten führten die Monteure in Kletterausrüstung mit den entsprechenden Sicherungsgurten aus. Beste Grundlage für die Positionierung und Ausrichtung der Treppenanlage bildete die exakte Massaufnahme und Kennzeichnungen für die Montage mit dem Theodolit.

Trotz ihrer Höhe und ihrem Gewicht wirkt die neue Wendeltreppe in Dreiecks- oder Tropfenform so, als würde sie im «Felsenhof» schweben. ■
