Individuelle Lochblechfertigung für Freiformfassaden
Transparente Verkleidungen

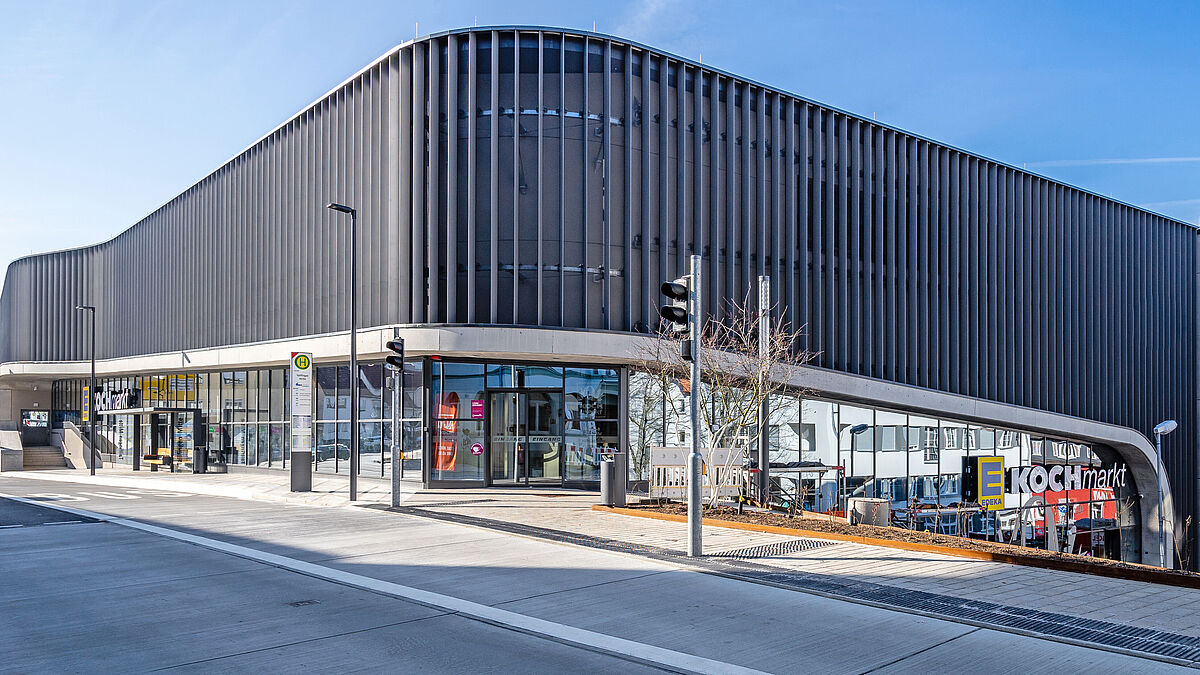

Für den Neubau Edeka im baden-württembergischen Albstadt, Stadtteil Tailfingen, ist eine teiltransparente 3D-Fassade aus Lochblechen entstanden. Für die Herstellung der dreiecksförmigen Lamellenprofile liessen sich die Beteiligten etwas Spezielles einfallen.
Login
Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.
Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.
Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.
Transparente Verkleidungen
Individuelle Lochblechfertigung für Freiformfassaden
Für den Neubau Edeka im baden-württembergischen Albstadt, Stadtteil Tailfingen, ist eine teiltransparente 3D-Fassade aus Lochblechen entstanden. Für die Herstellung der dreiecksförmigen Lamellenprofile liessen sich die Beteiligten etwas Spezielles einfallen.
Für die Konstruktion lieferten die Schaefer-Werke-GmbH 1250 m 2 Aluminium-Lochbleche mit beidseitiger Pulverbeschichtung in Eisenglimmer matt. Für die Freiform-Konstruktion brauchte es nach Mass gearbeitete Segmente in 23 Breiten und 179 Längen.
«Das Projekt EDEKA in Tailfingen ist ein Objekt, bei dem es sinnvoll war, die Planung in 3D statt wie gewöhnlich bei Fassaden in 2D zu planen. Der Rohbau des Gebäudes ist sehr kantig. Durch die vorgehängte Lamellen-Lochblech-Fassade ergibt sich eine weiche, geschwungene Linie, die das Gebäude in der Aussenansicht dynamisch abrundet», sagt Anna-Lena Haardt, Projektleiterin bei Lacker in Waldachtal.
Deshalb konstruierte Lacker eine Unterkonstruktion, die den Übergang von polygonal auf eine freiform-geschwungene Linie überträgt. Aufgrund der statischen Anforderungen fiel die Entscheidung auf eine Konstruktion aus Stahl, welche bis zu drei Meter vor dem Rohbau frei übersteht beziehungsweise auskragt.
Lochblechsegmente in Profile eingezogen

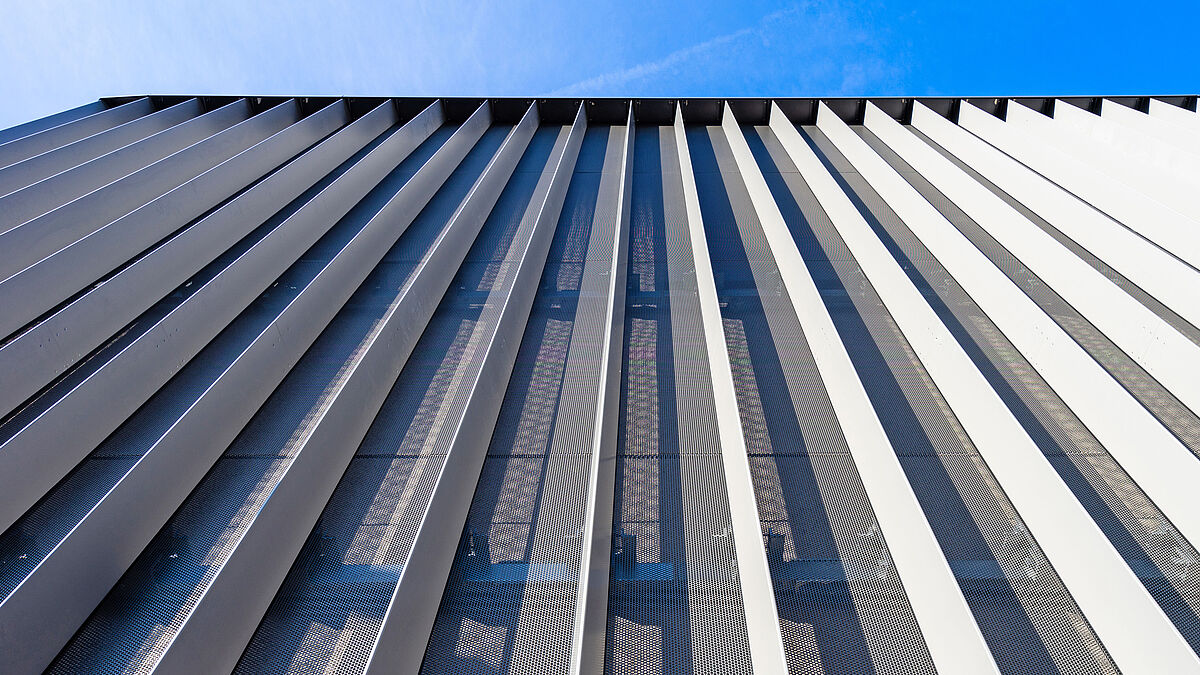

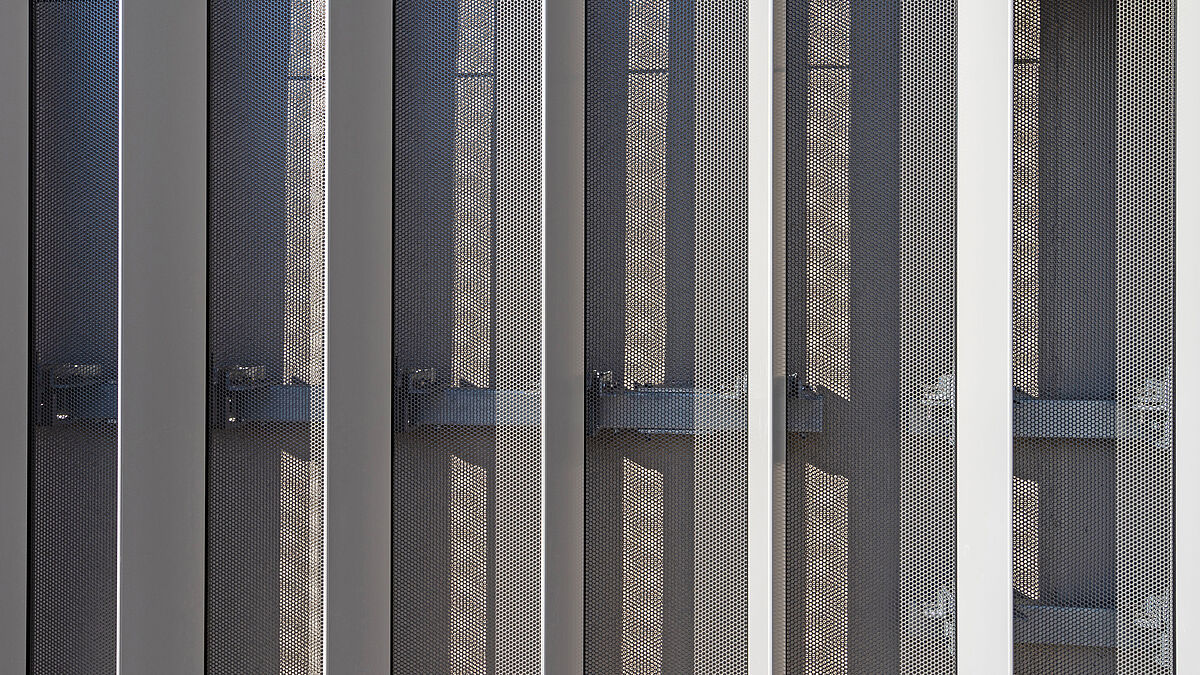

Die Dreiecksform der verwendeten Lamellenprofile ist von der Architektur vorgegeben – ursprünglich allerdings nicht als Profil, sondern aus Kantblechen. Der Vorteil der extra für dieses Projekt gezogenen Lamellenprofile ist die integrierte Aufnahmenut für die Lochbleche, wodurch die Montagearbeit auf ein Minimum reduziert werden konnte. Die Lochblechsegmente sind von oben über eine Höhe von bis zu 14,5 m in die Profile eingeschoben. «Wir haben bereits mehrfach mit Schäfer Lochbleche zusammengearbeitet und kennen die Vielfalt der möglichen Lochungen. Zur Anwendung kamen schliesslich 2 mm starke Lochbleche aus Aluminium mit versetzter Rundlochung», erklärt Anna-Lena Hardt.
«Bei diesem Projekt wurden mengenmässig grosse Positionen an unterschiedlichen Lochblech-Segmenten von uns einbaufertig mit ausgeklinkten Ecken, gekanteten Seiten und Pulverbeschichtung in DB 703 geliefert. Die Spezifikation RV 8,0–10,0 ergibt einen freien Querschnitt von 58 Prozent, welcher die Teiltransparenz der Fassade erzeugt», ergänzt Thomas Schmidt, Bereichsleiter bei Schäfer Lochbleche. ■
Bautafel
Objekt:
EDEKA, Tailfingen (D)
Lochbleche:
Schaefer Lochbleche GmbH, Neunkirchen (D)
Fassadenbau:
Lacker GmbH, Waldachtal (D)
