Fassadenbau / Glastechnik

Franklinturm prägt die Skyline in Zürich Oerlikon

Text: Dr. Jochen Mignat (Gartner) und Redaktion / Bilder: René Dürr, Architekturfotografie, Zürich / Bilder mit der Drone: Dimitri Dürr.

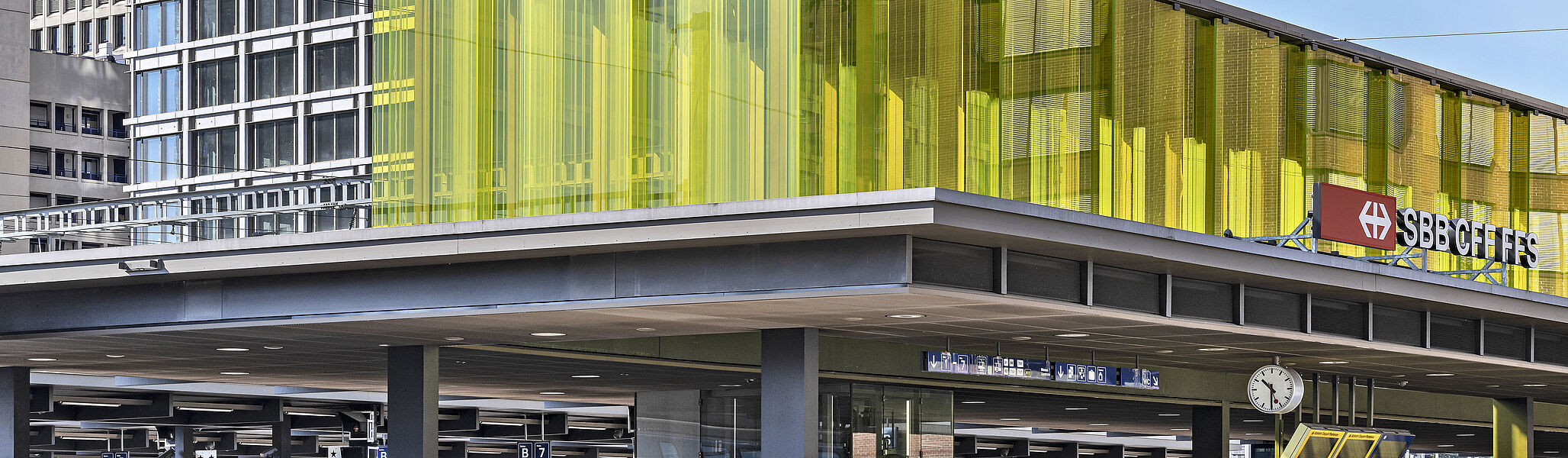

Im Norden Zürichs setzt der Franklinturm zusammen mit dem Andreasturm ein Zeichen für den Wandel des ehemaligen Industriequartiers zu einem modernen und boomenden Dienstleistungszentrum. Über den neuen Bahnhof Oerlikon sind sowohl der Flughafen wie der Hauptbahnhof in Zürich in wenigen Minuten erreichbar. Südlich des sechstgrössten Bahnhofs der Schweiz erstreckt sich der Turm entlang der Gleise an der Hofwiesenstrasse und fügt sich harmonisch in das Stadtbild ein.
Das in drei Höhen gestaffelte Gebäude, das im Juni 2023 eröffnet werden soll, bietet grosse Terrassen und kragt teilweise über die Bahngleise aus. Seine lichtdurchfluteten Büroräume bieten trotzdem eine ruhige Arbeitsatmosphäre, da hochtransparente Fassaden für eine sehr hohe Schalldämmung sorgen.



Höchste Nachhaltigkeitskriterien werden erfüllt

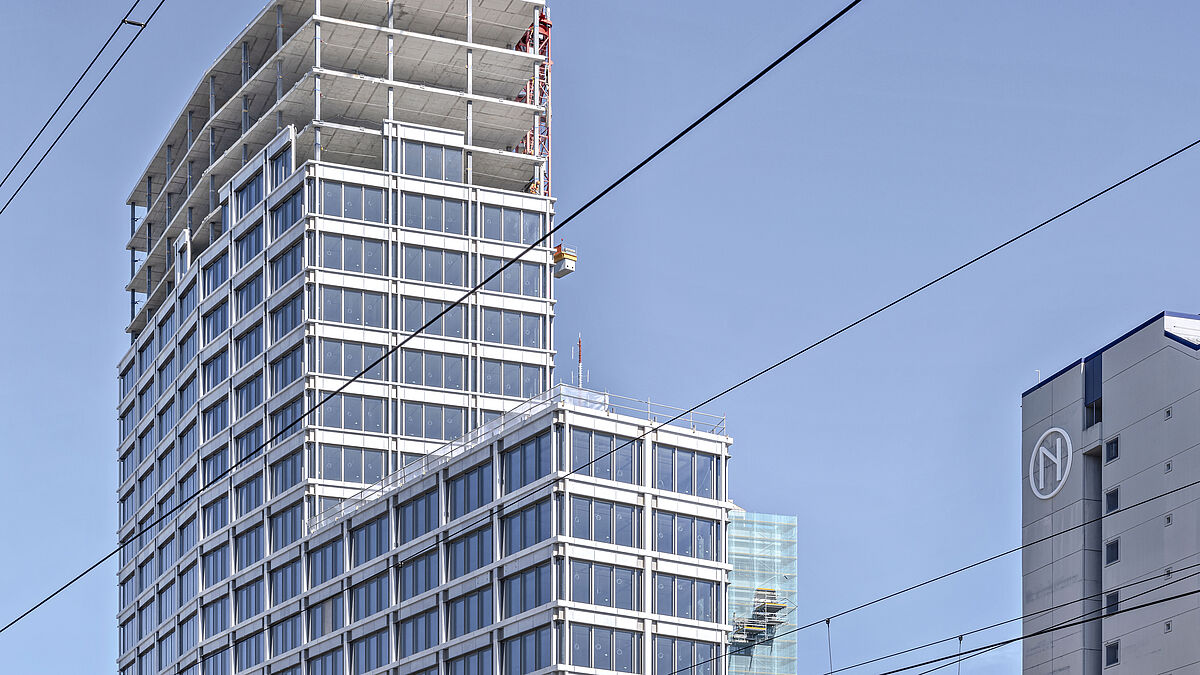

Entworfen wurde das spannungsvoll proportionierte Hochhaus von den Zürcher Architekten Armon Semadeni für die SBB AG Immobilien Development in Zürich als Bauherrin. Ein niedriger, fünfgeschossiger Gebäudeteil schliesst den südlichen Bahnhofsplatz räumlich ab. In Richtung Osten geht der elfgeschossige, mittlere Bauteil in ein 21-geschossiges Bauteil über. Im 5. und 11. Geschoss entstanden so grosse Terrassen mit Weitblick über die Schweizer Wirtschaftsmetropole.

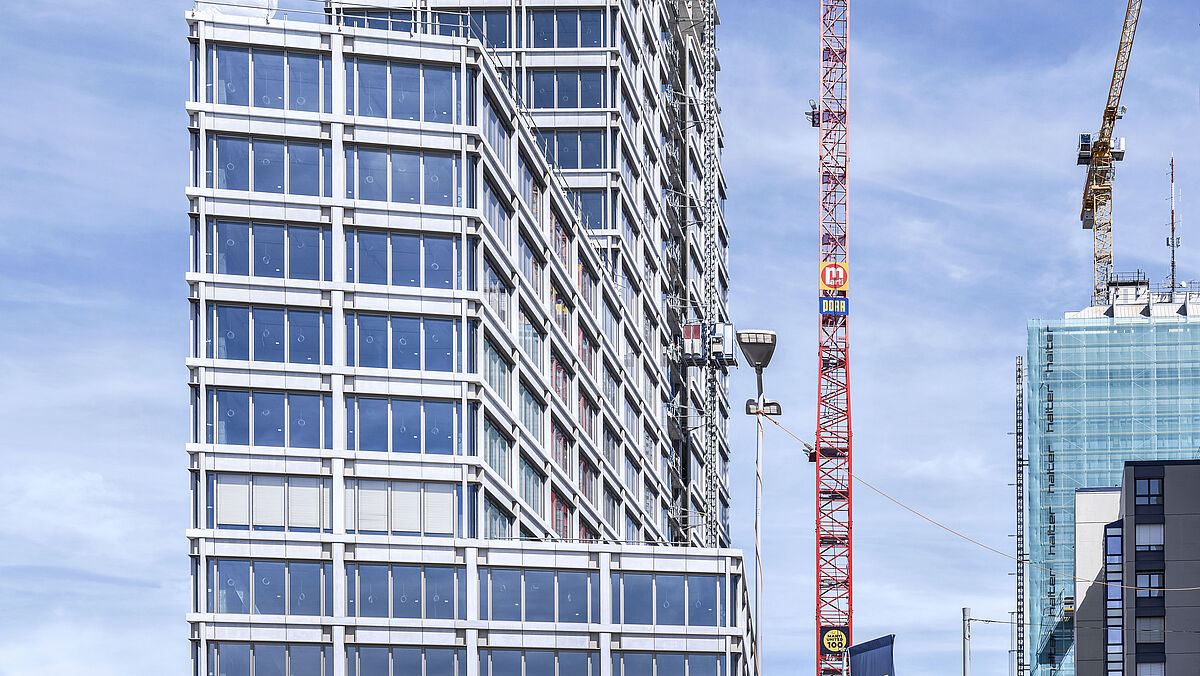

Diese gestaffelten Baukörper sind durch die einheitliche Fassadengliederung mit horizontalen Glasfaserbetonbändern zwischen den Geschossen und grossen Glaselementen in einheitlicher Rasterung optisch verbunden. Insgesamt entstanden 14 800 m ² Büroflächen und 200 m ² Retail- und Dienstleistungsflächen im Erdgeschoss in dem von der Porr Suisse AG errichteten Neubau, der mit einer Zertifizierung nach DGNB Platin der SGNI höchste Nachhaltigkeitskriterien erfüllt.





Brüstungen aus Glasfaserbeton

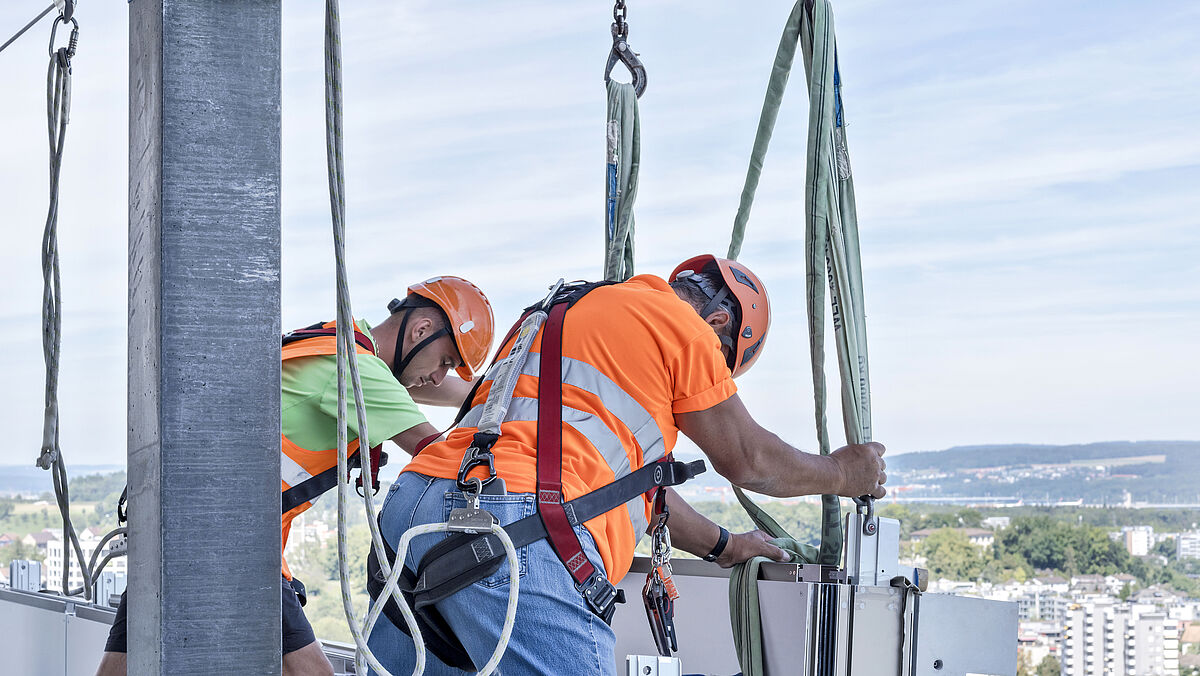

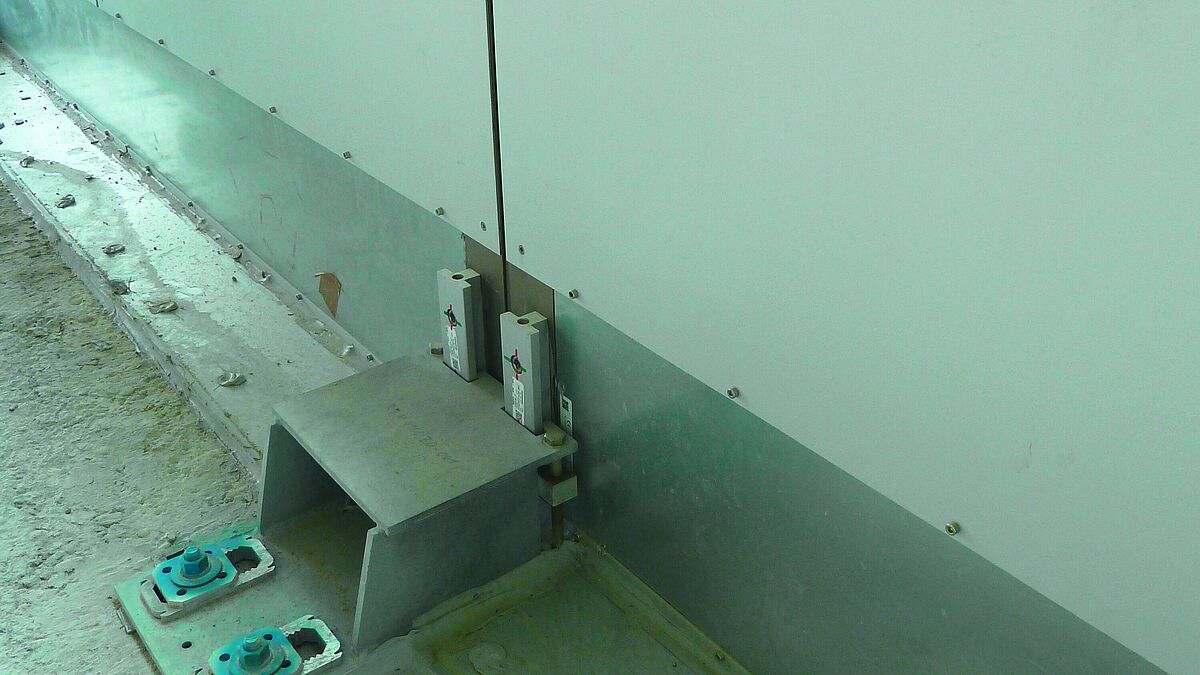

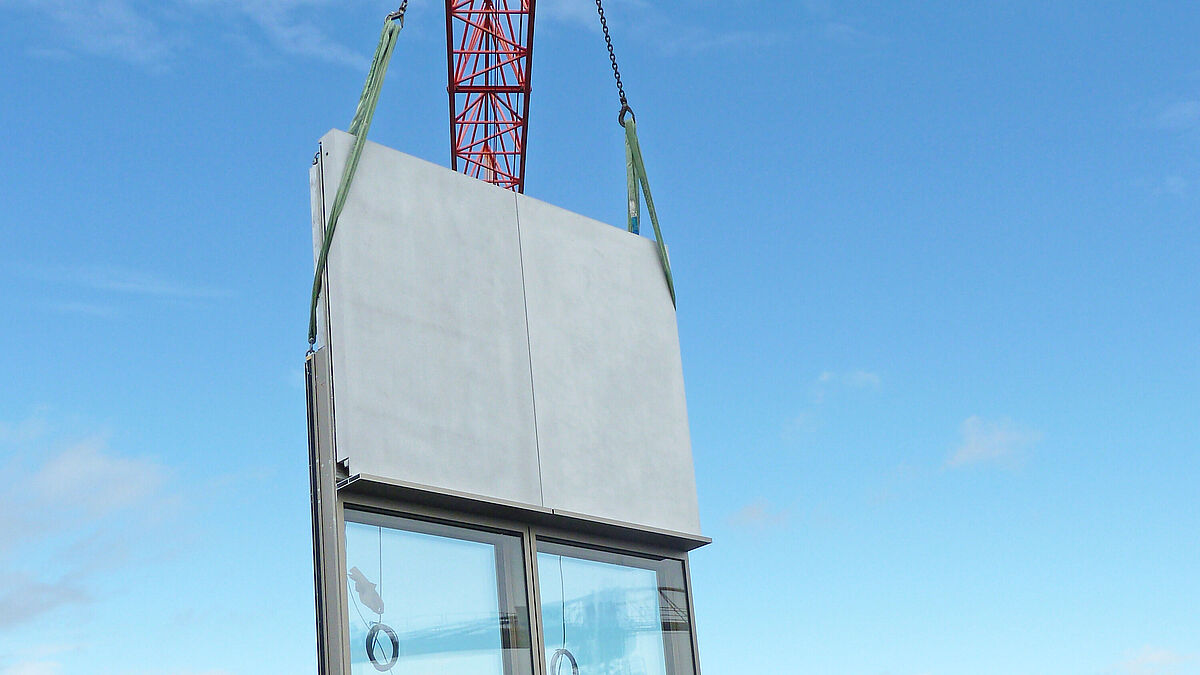

Josef Gartner GmbH, einer der weltweit führenden Fassadenbauer mit Hauptsitz im bayerischen Gundelfingen und einer Niederlassung in Arlesheim bei Basel, hat den Franklinturm mit 9663 m ² Closed-Cavity-Fassaden (CCF) und 746 m ² Pfosten-Riegel-Fassaden im Erdgeschoss verkleidet. An die einzelnen Fassadenelemente wurden eine Vielzahl verschiedener Elemente aus betongrauem Glasfaserbeton montiert, die hydrophobiert beschichtet sind. Die grosse Typenvielfalt dieser Brüstungselemente mit unterschiedlichen Abmessungen erforderte sehr präzise Planungen und eine ausgefeilte Logistik. Entgegen dem ursprünglichen Plan, diese Betonelemente auf der Baustelle zu installieren, wurden sie deshalb im Hauptwerk von Gartner in Gundelfingen verbaut. Dieser Ablauf ermöglichte, einen nicht zu unterschätzenden Teil der Wertschöpfung im Werk bei optimalen Arbeitsbedingungen zu erfüllen. Zudem wirkte er sich auch straffend auf den Montageablauf aus.
Wesentliche Typen aus Glasfaserbeton sind breite Lisenen (Abwicklung ca. 750 mm, geschosshoch variabel), schmale Lisenen (Abwicklung ca. 650 mm, geschosshoch variabel), hohe Brüstungen (Abwicklung ca. 1320 mm, Breite unterschiedlich), kleine Brüstungen (Abwicklung ca. 780 mm, Breite unterschiedlich) und Ecken (Abwicklung ca. 780 mm, Längen und Winkel variabel).







Sonnenschutz im Fassadenzwischenraum

Aufgrund von zwei verschiedenen visuellen Mustern (Mockups) in Originalabmessungen wurde der Fassadentyp in Kombination mit dem Sonnenschutz ausgewählt. Zur Wahl standen ein Fassadentyp mit elektrochromem Glas und einer mit einer CCF-Fassade. Ein Expertengremium entschied sich schliesslich für die sehr transparente CCF-Fassade mit einem in den Zwischenraum integrierten Sonnenschutz.
Die von Gartner zusammen mit der Fraunhofer Gesellschaft entwickelte CCF-Fassade ist beim Franklinturm innen dreifach verglast und aussen einfach. Da der Raum zwischen der inneren und der äusseren Verglasung vollständig geschlossen – jedoch permanent belüftet – und vor der Witterung geschützt ist, können hochtransparente Gläser in Verbindung mit hocheffizienten Sonnenschutzanlagen eingesetzt werden.
Dieser besonders nachhaltige Fassadentyp verbessert die Energieeffizienz durch einen sehr guten sommerlichen und winterlichen Wärmeschutz. Um einen hohen Wärmeschutz zu erzielen, muss sonst die Lichtdurchlässigkeit der Gläser durch Sonnenschutzbeschichtungen eingeschränkt werden, die auch die Farben verändern.

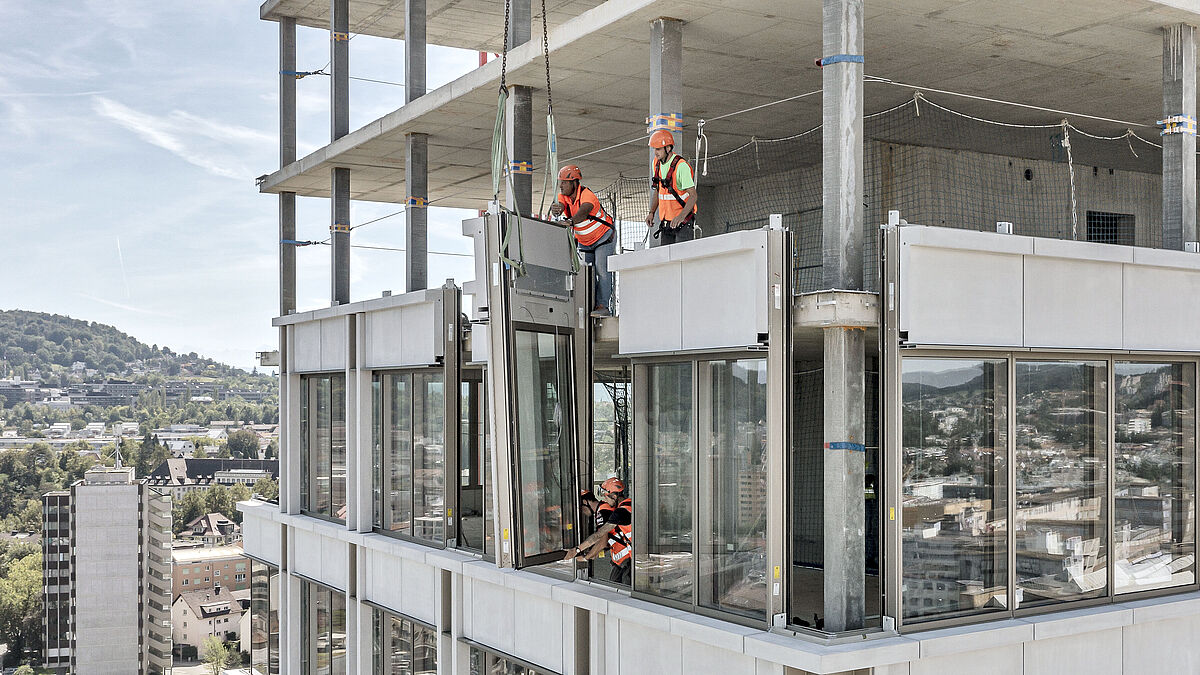

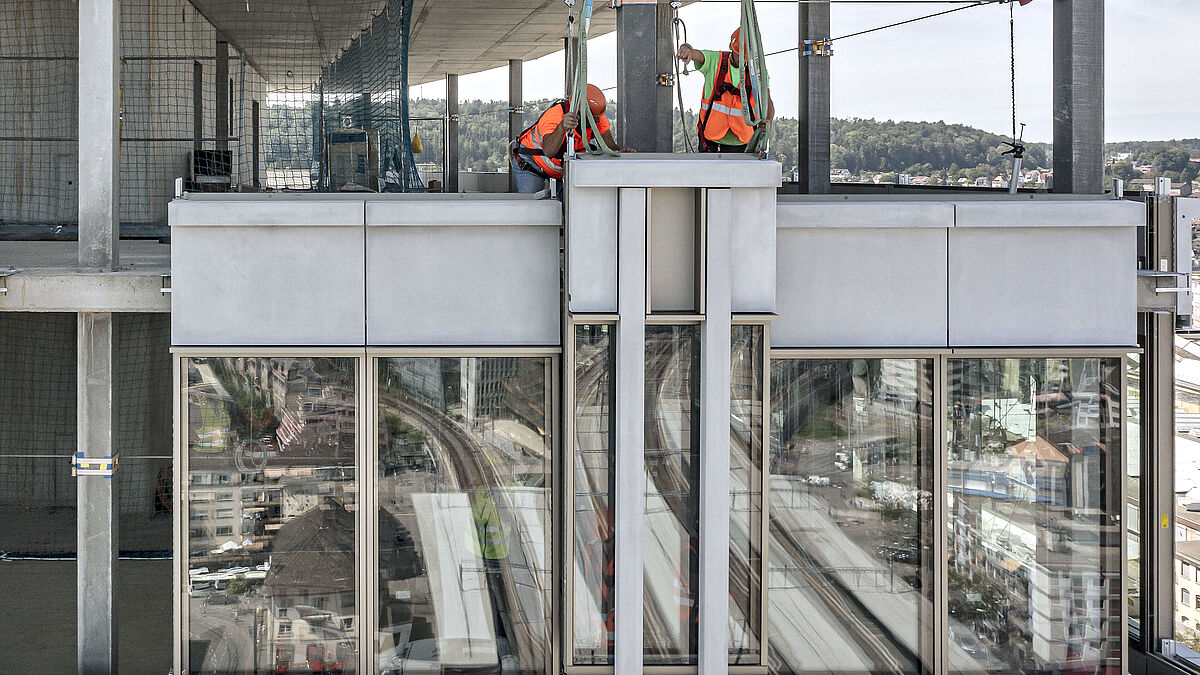

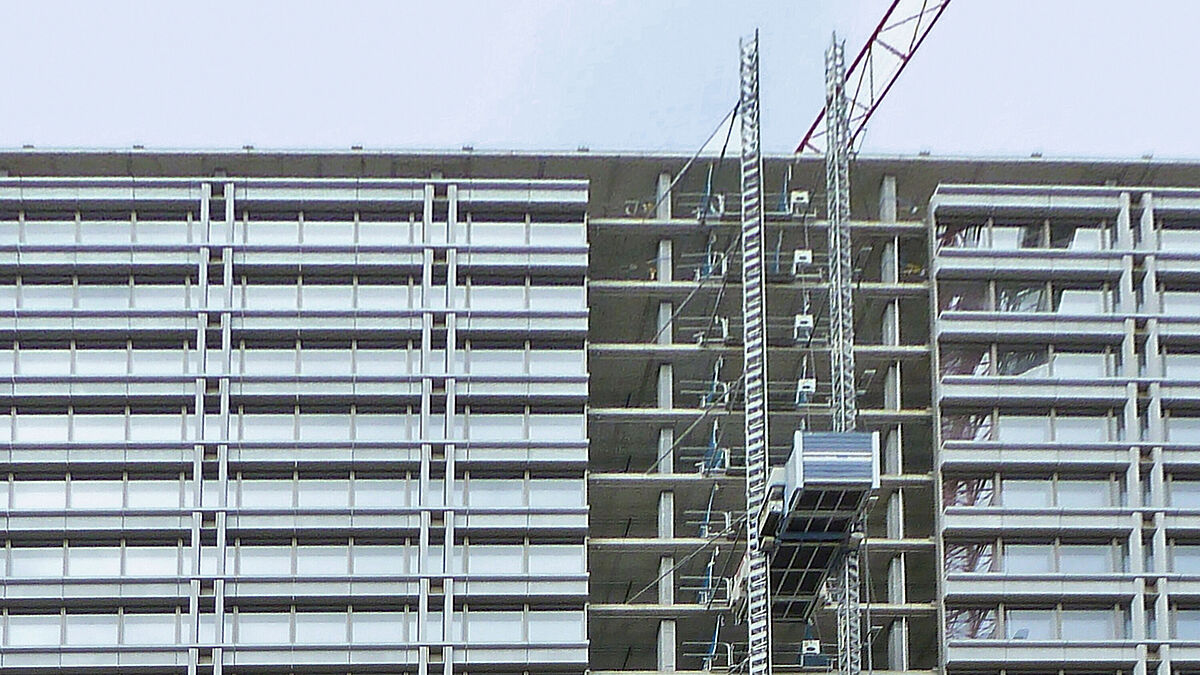

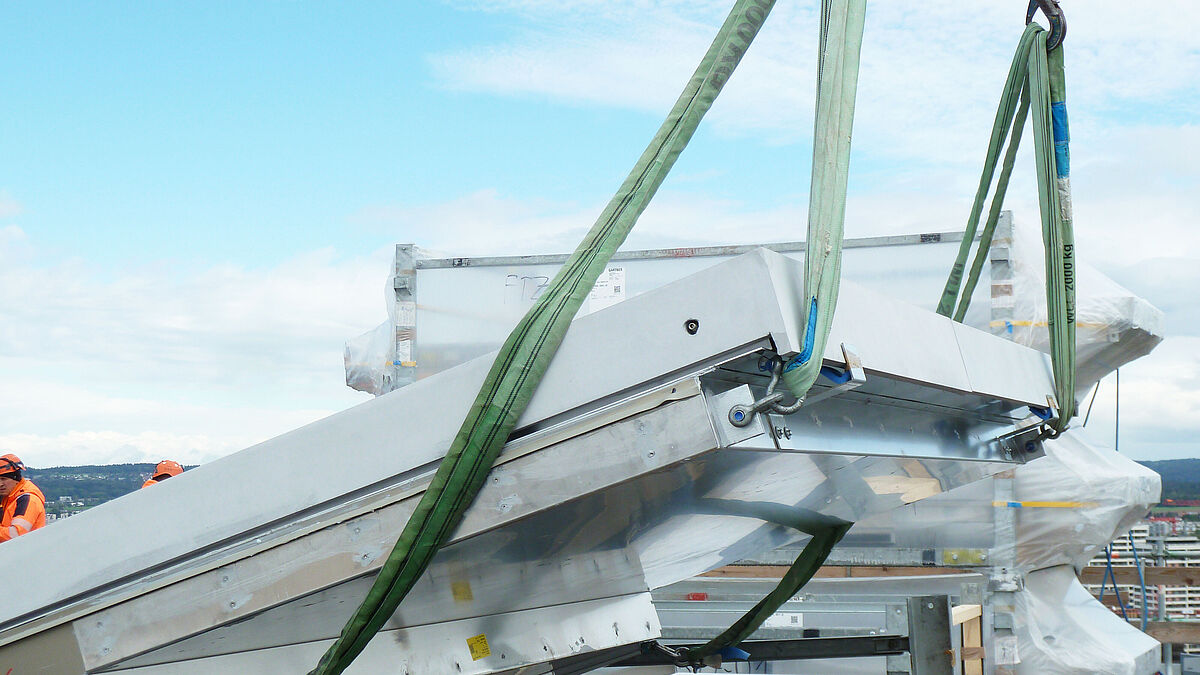

Am Franklinturm sind die 165 einachsigen Regelelemente der CCF 1,35 m breit und 3,3 m hoch, die 915 zweiachsigen Elemente sind 2,55 m breit und 3,3 m hoch und die 112 Eckelemente sind in variablen Winkeln und unterschiedlichen Schenkellängen 0,80 + 0,80 m breit (Regelelement) und 3,3 m hoch. Sie sind mit einer 3-fach-Sonnen- und Wärmeschutzglas versehen, die aussen angebrachte Prallglasscheibe besteht aus Weissglas (VSG).






Die Gläser wurden alle bei Gartner im Werk eingesetzt. Das Verglasungssystem ermöglicht einen allfälligen Glasersatz von innen. Wie üblich baute Gartner auch für diese Fassade entsprechende Testelemente, welche auf dem Fassadenprüfstand unter realen Belastungsbedingungen geprüft wurden.
Die Längsschalldämmung von Stockwerk zu Stockwerk beträgt 60 dB und die Brandschutzabschottungen entspricht der Klasse EI60.

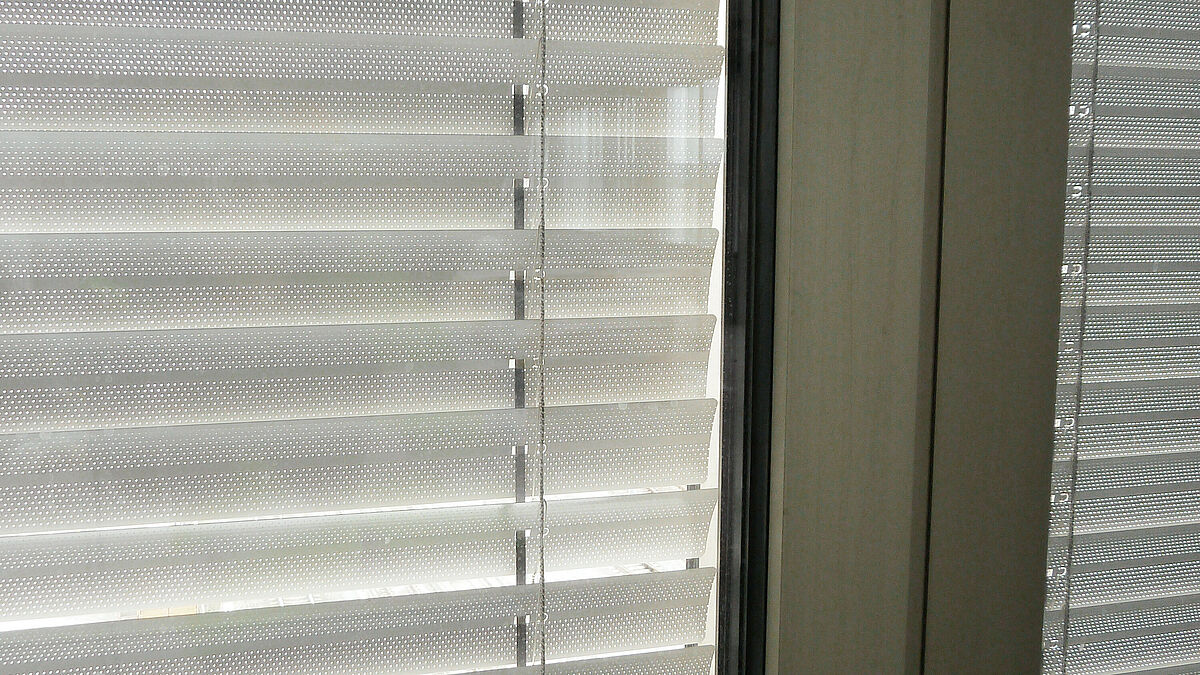

Im geschlossenen Fassadenzwischenraum befindet sich ein fein perforierter Raffstore mit 60 mm breiten Aluminiumlamellen ohne seitliche Seilführung. Die Perforierung der Lamellen ist mit einem offenen Anteil von 6–8% sehr gering und erinnert an Nadellöcher.



Diverse Bauteile auch im Erdgeschoss

Die Pfosten-Riegel-Fassade im Erdgeschoss zeichnet sich durch grossformatige Raster mit Glasabmessungen von bis zu 2,5 x 3,38 m aus. Dort wurden Glasfaserbetonelemente in verschiedenen Konfigurationen vorgesetzt sowie Ecken und Pfeiler geschosshoch verkleidet und 5,15 x 1,8 m grosse Aluminium-Gitterelemente vorgesetzt.
Weiter fertigte Gartner 615 m ² Untersichten der Perrondecke mit rautenförmiger Grundform und 188 m ² Untersichten der Velodecke ebenfalls mehrteilig in Rautenform. Da sich die Untersicht der Perrondecke über dem Fernbahngleis befindet, muss sie hohen statischen Einwirkungen standhalten. Auch mussten alle Lieferungen und Montagen durch die direkte Lage am Gleis permanent den Bedürfnissen angrenzender Nachbarn wie den SBB angepasst werden.    ■
