Transparente Bauteile

Belastbare Gitterroste für den ZAB, Bazenheid

Text: Redaktion / Bilder: Sprich

Der ZAB, auch bekannt als Zweckverband Abfallverwertung Bazenheid, ist ein Dienstleistungsunternehmen in der Energie- und Rohstoffbranche. Seit der Gründung im Jahr 1966 werden dort diverse Abfälle sowie Schlämme aus kommunalen und industriellen Kläranlagen in der Verbandsregion gesammelt und getrennt. Die nicht stofflich verwerteten, brennbaren Abfälle nutzt der ZAB zur Produktion von Energie in Form von Wärme und Strom.
Ab Oktober 2020 erweiterte der ZAB den Energiepark zur Optimierung der Energierückgewinnung. Für den gesicherten Zugang zu den Serviceanlagen kamen gleich drei Hauptprodukte von Sprich zum Einsatz: zur Wartung der Serviceanlagen im neuen Filtergebäude wurden insgesamt 2500 m ² Gitterroste für die Podeste, Treppenstufen und Steigleitern benötigt. Sprich beriet den Kunden zur Belastung der Gitterroste und Treppenstufen sowie zur Sicherheit im Steigtechnikbereich.



Eigenschaften Pressroste

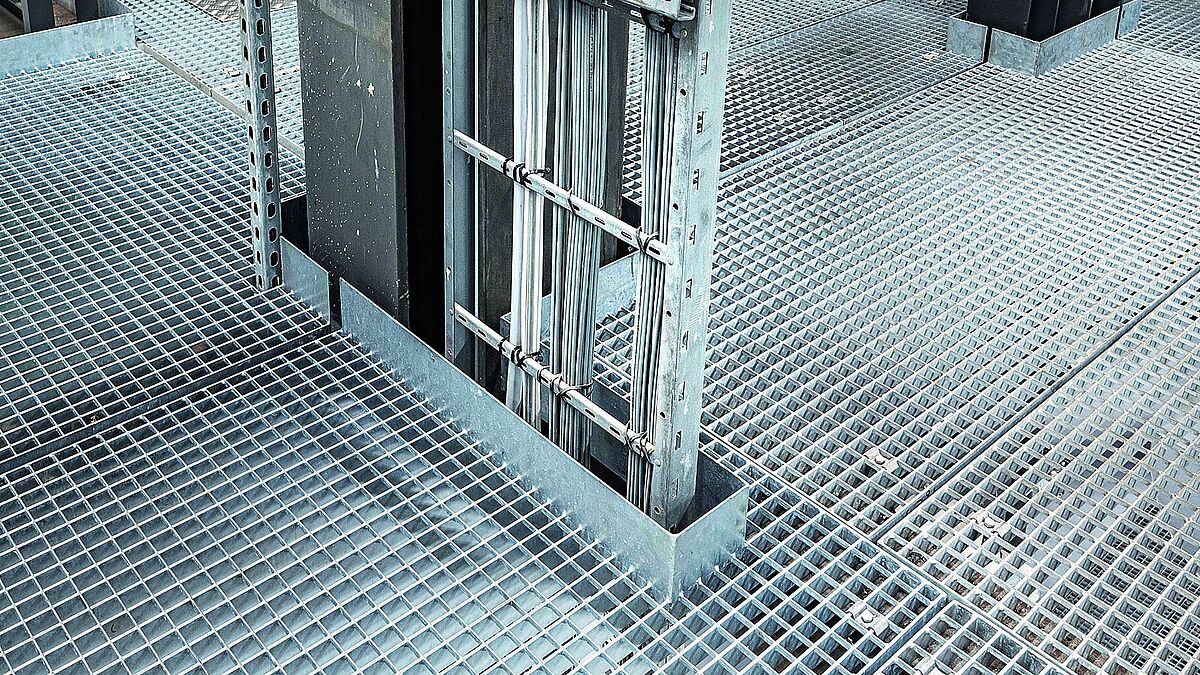

Bei den Gitterrosten fiel der Entscheid auf den Pressrost mit einer Maschenweite von 33 x 33 mm. Trotz des geringen Eigengewichts weist der Pressrost eine hohe Tragfähigkeit auf, die beim ZAB von Bedeutung war. Die Tragfähigkeit ergibt sich aus dem optimalen Zusammenspiel von Trag - und Querstäben sowie mit seiner Einfassung. Die Randeinfassung hält den ganzen Gitterrost wie ein Bilderrahmen zusammen.
Aufgrund der diversen Spannweiten wurden die Pressroste mit unterschiedlichen Tragstäben hergestellt: von 40/3 mm über 40/4 mm bis zu 40/5 mm. Je weiter die Spannweite, desto massiver der Tragstab, sodass die Belastbarkeit bei Begehung der Pressroste gewährleistet ist. Die Berechnung der Statik erfolgt mit dem «Statik Programm», welches Sprich in Zusammenarbeit mit der Hochschule Luzern (HSLU) entwickelt hatte. Das Statik Programm berechnet die Belastung der Gitterroste nach RAL-, SIA- und Sprich-Werten.

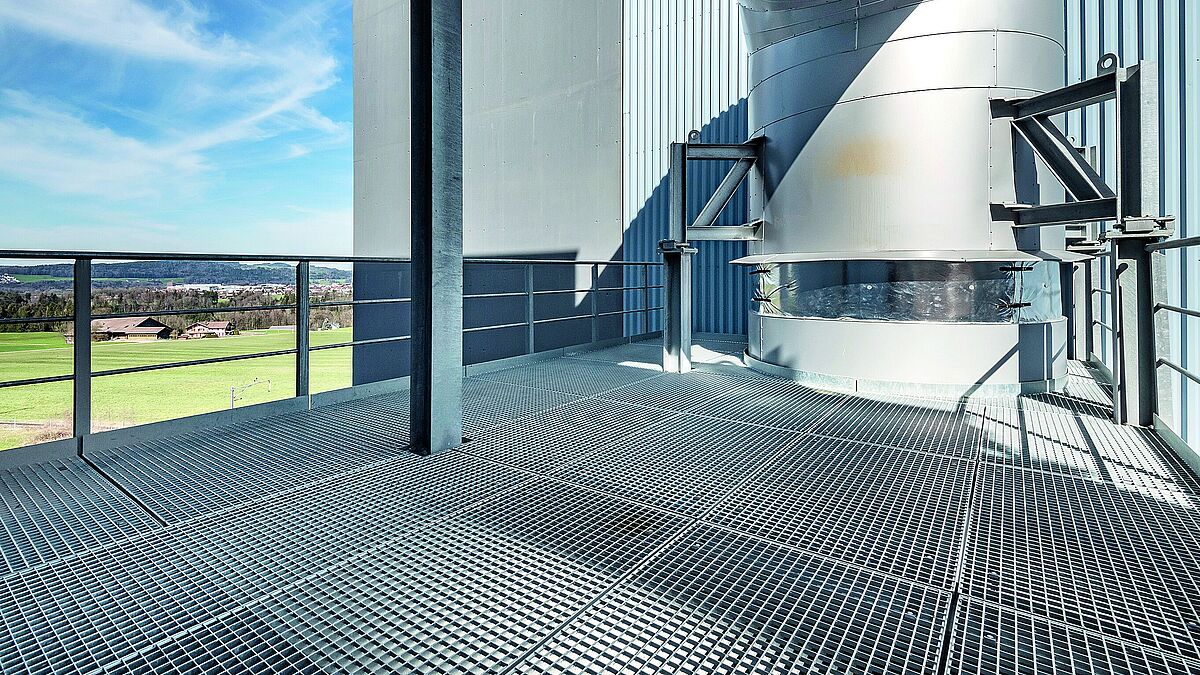

Für die perfekte Passform waren verschiedenste Ausschnitte und andere geometrische Formen gefragt. Diese wurden nach Kundenvorgaben hergestellt. Zur Sicherheit des Servicepersonals sind entlang der offenen Podeste stehende Fussleisten an den Pressrosten angebracht. Die Fussleisten dienen der Rutschsicherheit und dem Fallschutz für Werkzeuge und Ähnlichem.



«Die Berechnung der Statik erfolgt mit dem Statik Programm, welches Sprich in Zusammenarbeit mit der Hochschule Luzern (HSLU) entwickelt hatte.»





Eigenschaften Steigtechnik

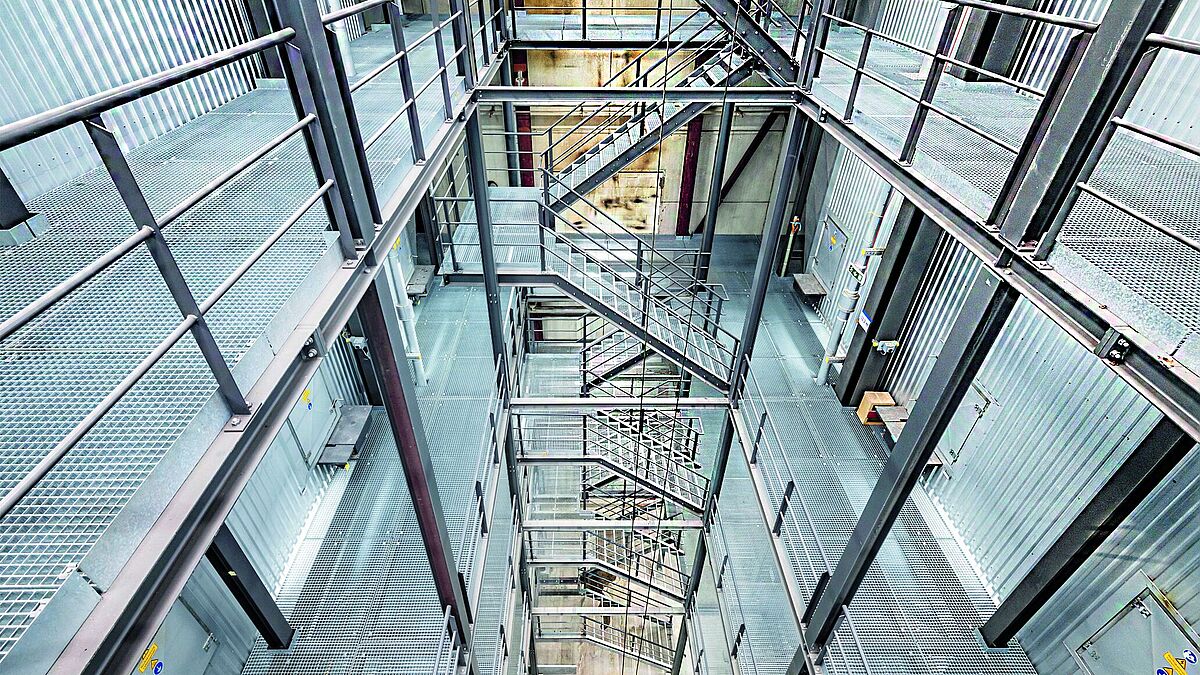

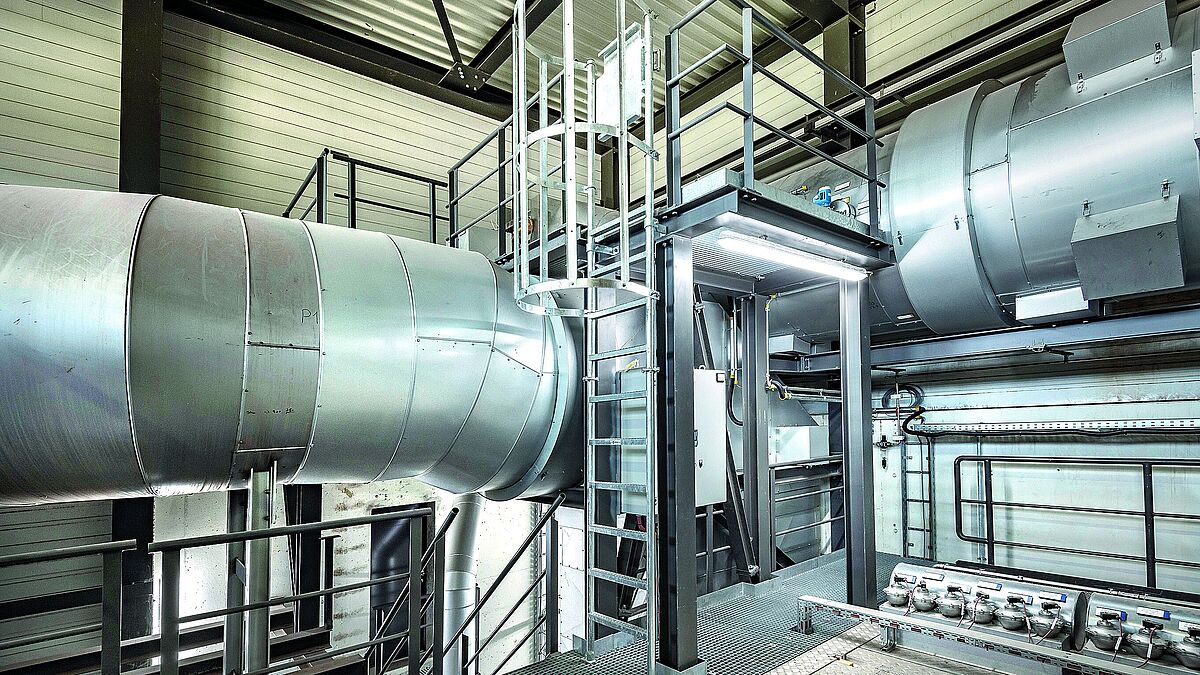

Die Treppenstufen wurden nach Vorgabe mit einer Maschenweite von 33 x 33 mm und einer Antrittskante zur Sturzsicherung realisiert. Bei den Steigleitern stand die Sprich AG dem Kunden beratend zur Seite. Für die Sicherheit der Servicearbeitenden wurden die Leitern ab einer bestimmten Höhe mit einem Rückenschutz und einem selbstschliessenden Türchen ausgestattet. Die selbstschliessende Türe beim oberen Ein-/Ausstieg verhindert ein Rückwärtsfallen. Sie schliesst aufgrund ihrer Federführung automatisch. Öffnen lässt sich diese über eine manuelle Druckausübung. Sie schliesst zur Leiter und öffnet zum oberen Ausstieg. Die Schnelligkeit der Federführung lässt sich beliebig einstellen. Die selbstschliessende Türe wurde an einem der zwei Leiterholmen verschraubt.



Positionierung, Palettisieren und Lieferung

Die Lieferung der Produkte wurde in mehreren Etappen realisiert. Montage und Einsatz der Gitterroste erfolgten nach einem vorgegebenen Zeitplan. Die Vorgehensweise dabei: von unten nach oben. Für eine möglichst effiziente und reibungslose Montage plante Sprich bereits vor der Produktion die Positionierung und Palettisierung. Im Anschluss an die Produktion konnten so die Beschriftung und die Positionierung erfolgen und dementsprechend auch die Verladung in den LKW. ■
