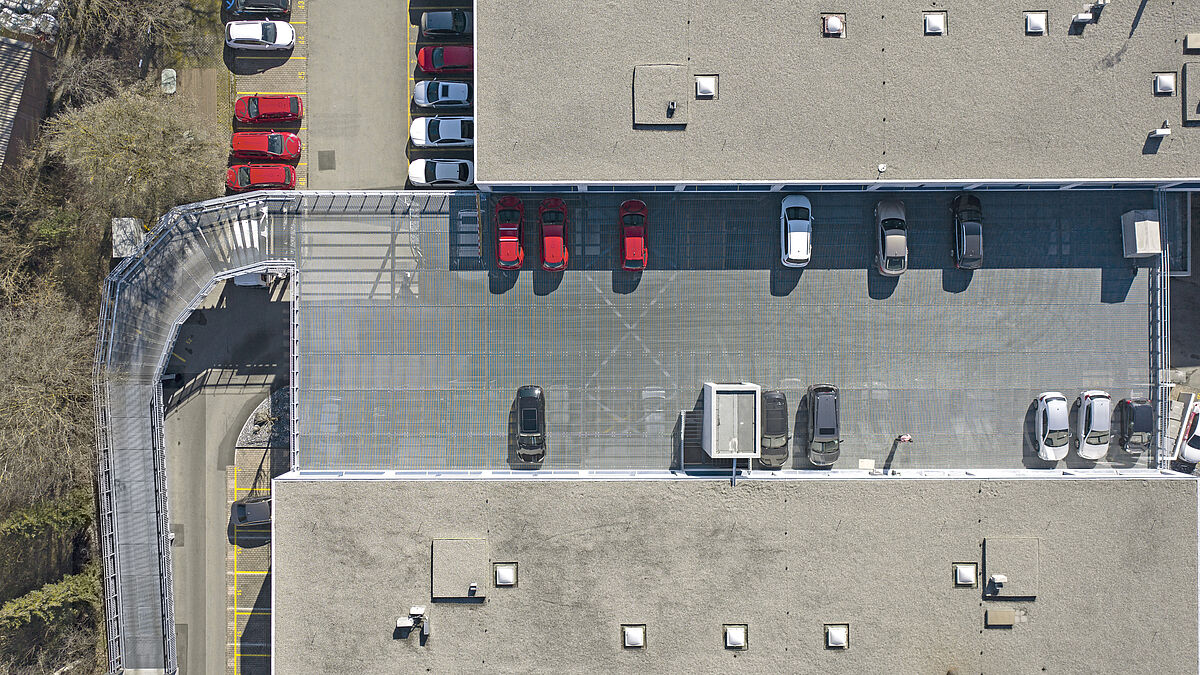

Für die Erweiterung einiger Parkplätze wurde ein befahrbarer und erhöhter Parkplatz inklusive einer Rampe benötigt. Mit dem hauseigenen Statikprogramm konnte Sprich die zu erwartenden Belastungen für die Bauteile eruieren. Die Wahl des Gitterrosts fiel auf den Schweisspressrost. Weshalb, das erfahren Sie im Beitrag.
Login
Danke für Ihr Interesse an unseren Inhalten. Abonnenten der Fachzeitschrift metall finden das Login für den Vollzugriff im Impressum der aktuellen Printausgabe. Das Passwort ändert monatlich.
Jetzt registrieren und lesen. Registrieren Sie sich um einzelne Artikel zu lesen und einfach per Kreditkarte zu bezahlen. (CHF 5,- pro Artikel)
Als registrierter Benutzer haben Sie jederzeit Zugriff auf Ihre gekauften Artikel.
Sollten Sie als interessierte Fachkraft im Metall-, Stahl- und Fassadenbau die Fachzeitschrift metall tatsächlich noch nicht abonniert haben, verlieren Sie keine Zeit und bestellen Sie Ihr persönliches Abonnement gleich hier.
Gitterroste
Befahrbare Rampe mit Plattform
Für die Erweiterung einiger Parkplätze wurde ein befahrbarer und erhöhter Parkplatz inklusive einer Rampe benötigt. Mit dem hauseigenen Statikprogramm konnte Sprich die zu erwartenden Belastungen für die Bauteile eruieren. Die Wahl des Gitterrosts fiel auf den Schweisspressrost. Weshalb, das erfahren Sie im Beitrag.
Schweisspressroste, wie sie an diesem Objekt zur Anwendung kamen, halten den stärksten mechanischen Belastungen und Erschütterungen stand. Dies aufgrund ihrer Machart, denn sie sind an jedem Kreuzpunkt verschweisst. Zusätzlich verwendet Sprich verdrillte Vierkantstäbe als Querstäbe, woraus sich die hervorragende statische Eigenschaft ergibt.
Statik und Belastung
Die Rampe und das Parkdeck sollten mit einem Raddruck von 900 kg belastet werden können. Mit einem Tragstab von 50 x 3 mm und der Maschenweite von 34,3 x 38,1 mm konnte diese Anforderung erfüllt werden.
Für die weitere Planung dieses Projekts konnte Sprich die entsprechenden Daten und Masse der Rampe von den Ausführungsplänen der Stahlbauunternehmung einlesen. Die genauen Anordnungen an die Schweisspressroste definierten sich aufgrund der Vorgaben, respektive der Einteilung der Unterkonstruktion, auf den Kundenplänen.
Eigenschaften Schweisspressrost

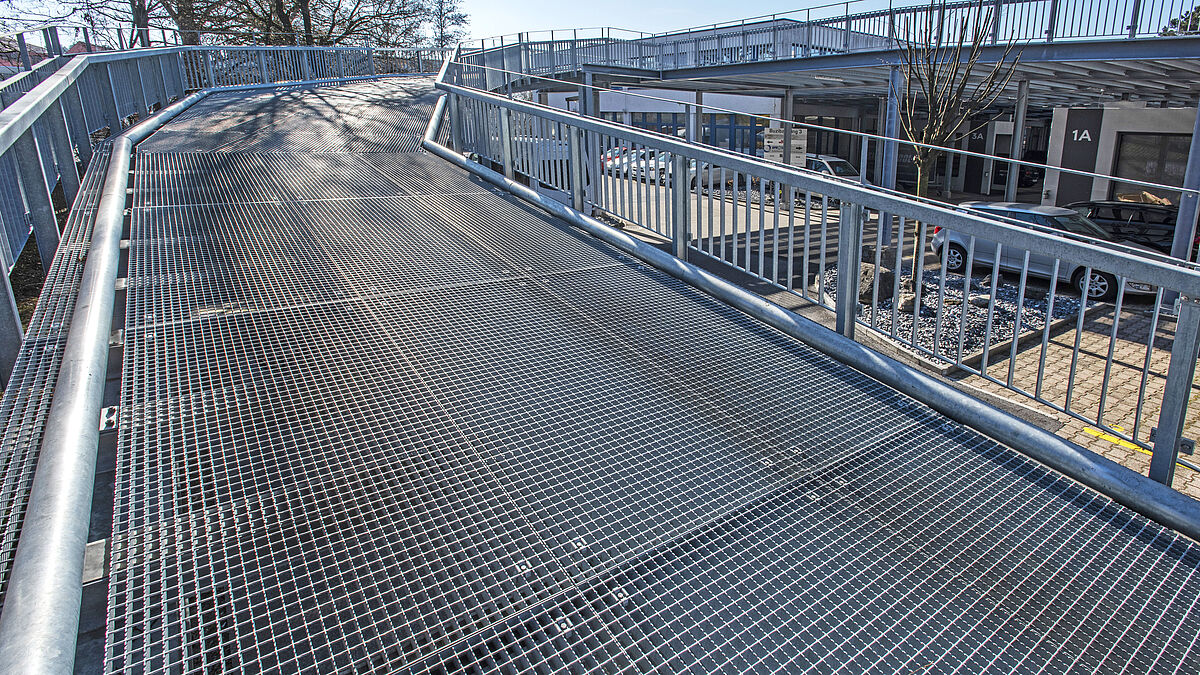

Die Grössen der Schweisspressroste variieren, dennoch weisen einige eine Länge von über 3 m auf. Die Schweisspressroste im ansteigenden Rampenbereich sind zusätzlich mit einem einfachen Gleitschutz auf dem Tragstab ausgeführt.
Befestigung
Für die Sicherung der Schweisspressroste an der Unterkonstruktion wurden spezielle Halteklemmen inklusive Stopmutter für stark befahrene Untergründe verwendet. Die Stopmutter stellt sicher, dass die Befestigungen sich auch durch die Vibrationen der Autos nicht lösen.
Der Name Sprich steht für mehr als nur die Lieferung von hochwertigen und beständigen Produkten. Wir stehen Ihnen vom Anfang bis zum Ende Ihres Projekts mit unserer langjährigen Erfahrung zur Seite, damit Sie das Endresultat uneingeschränkt geniessen können.
Wir freuen uns auf Ihre Kontaktaufnahme:
www.sprich.ch ■
Bautafel
Objekt:
Befahrbare Gitterrost-Rampe
Unterkonstruktion & Montage:
Iromet AG, Alpnach
Lieferant Gitterroste:
SPRICH AG, Baar
Ausführung:
Schweisspressrost
Material:
Stahl, feuerverzinkt
Maschenweite:
34,3 x 38,1 mm
Tragstab:
50/3 mm
Maximale Punktlast:
900 kg
Mit Personenwagen befahrbar bis:
3,5 Tonnen
