Transparente Bauteile

Ästhetische Design-Fassaden mit Funktion

Text: Thomas Schmidt, Bereichsleiter bei SCHÄFER Lochbleche / Bilder: SCHÄFER Lochbleche.

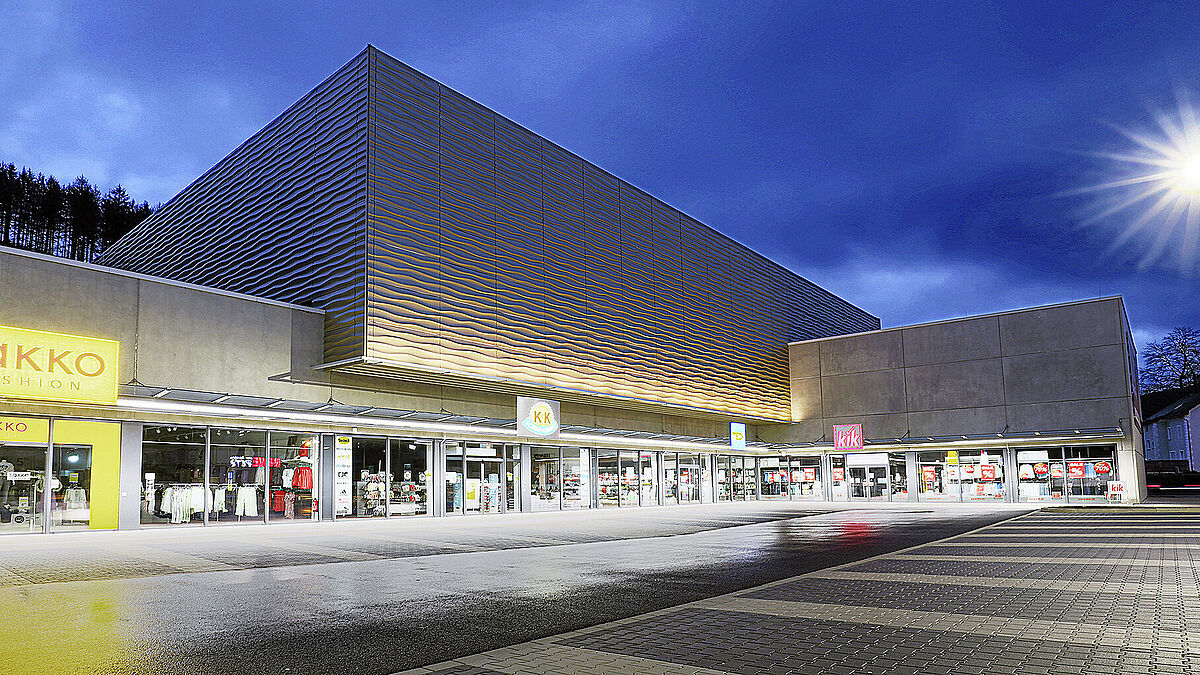

Ein gelungenes Projekt ist das auf dem Gelände «Alte Hütte» im rheinland-pfälzischen Herdorf erbaute Einkaufszentrum H+ Carré, inklusive Dreifach-Sporthalle. Hierfür entwarf und produzierte Fielitz-Leichtbauelemente, Spezialist für 3D-Strukturen aus Metall, dreidimensionale Platten aus Aluminium-Lochblechen von Schäfer Lochbleche. Die 3D-Fassade mit der Typenbezeichnung «Wasserwelle Herdorf» ist auf Wunsch der Stadt Herdorf mit eingebranntem Pulverlack in Sandgold matt beschichtet.



Lichtspiele durch Teiltransparenz

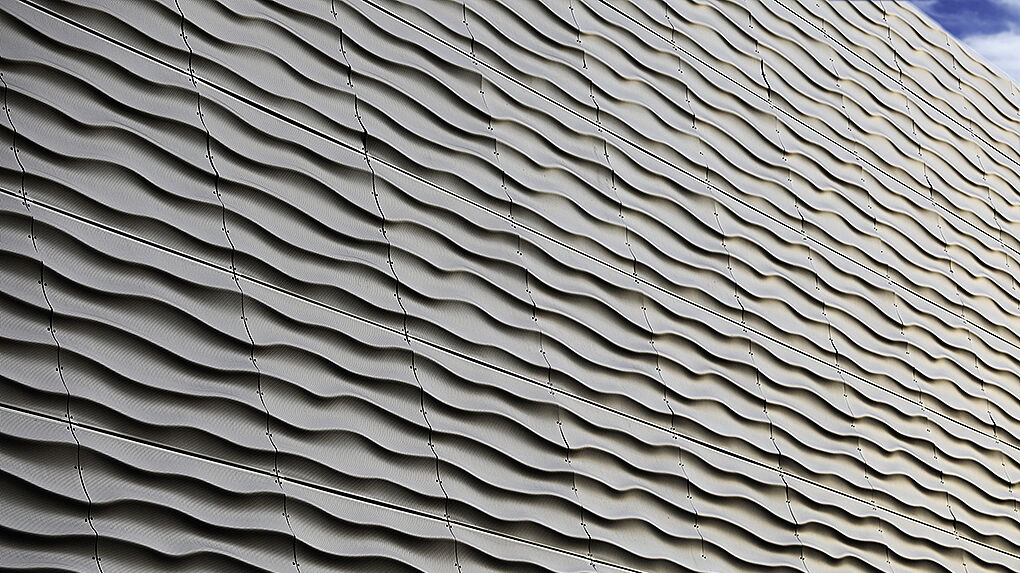

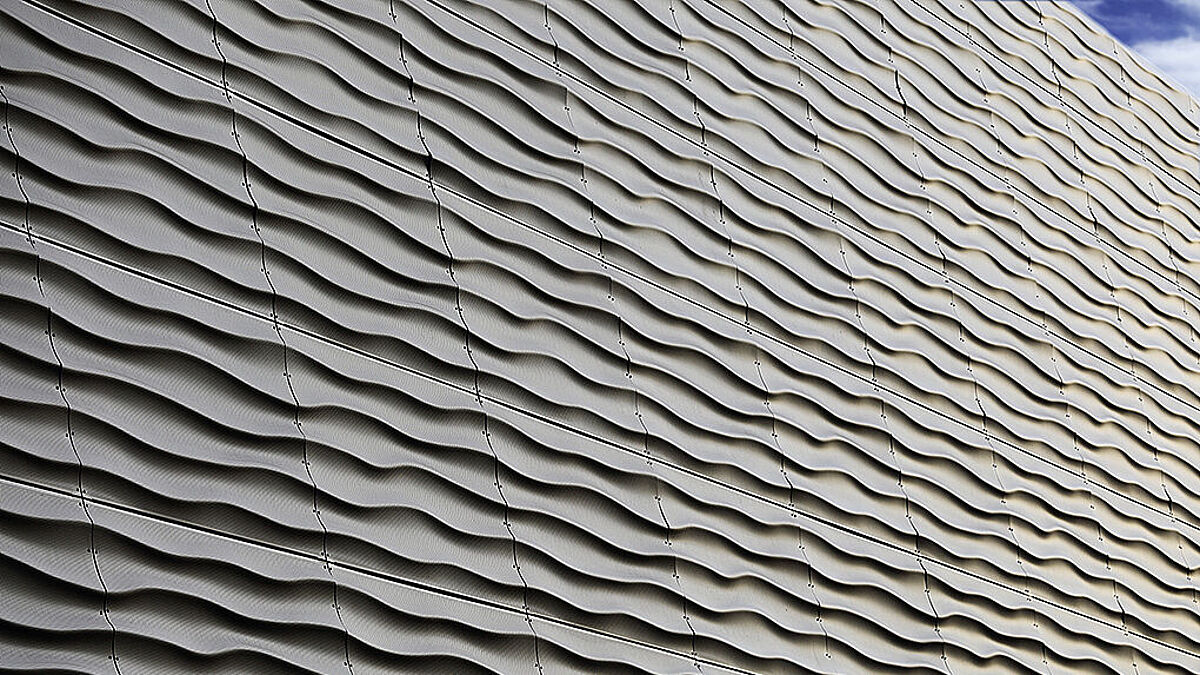

Das Erscheinungsbild setzt sich aus zwei verschiedenen Wellenformen zusammen, die ineinander übergehen. Voraussetzung hierfür ist eine stringente Toleranzgenauigkeit der gelochten Bleche bei gleichbleibend hoher Qualitätsnorm. So erzeugt die Fassadenstruktur der Sporthalle ein wechselndes Lichtschattenspiel, ähnlich einer Wasserwelle in der Farbe Sandgold matt glänzend, beeinflusst durch den Rhythmus der Gestirne und Aussenbeleuchtung.
Durch die statischen Eigenschaften und das geringe Gewicht des Werkstoffs Aluminium-Lochblech ist eine leichte Aussenkonstruktion möglich, die das Gebäude dauerhaft vor Witterungseinflüssen schützt. Dank der hohen Festigkeit der Lochblechelemente widersteht die Fassade extremen Windlasten. Die eingebrannte Beschichtung mit speziellem Pulverlack für Gebäude von Duraflon rundet den Designanspruch der Bauherrin ab. Das Ergebnis ist eine dynamisch anmutende, wartungsarme und langlebige Designfassade.

Objekt Edeka

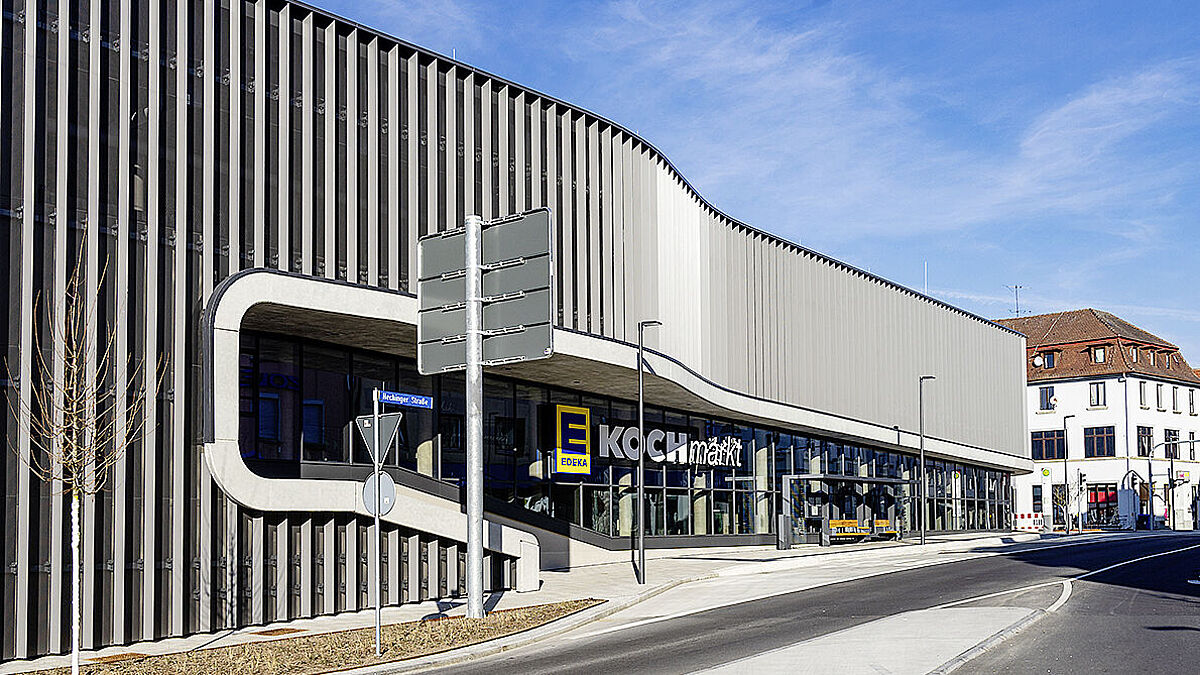

Auch für das Neubau-Objekt Edeka im baden-württembergischen Albstadt wurde eine teiltransparente 3D-Fassade aus Lochblechen umgesetzt. Für die Konstruktion lieferte Schäfer 1250 m ² Aluminium-Lochblech mit beidseitiger Pulverbeschichtung in Eisenglimmer matt. Die Freiform-Konstruktion besteht aus nach Mass gearbeiteten Segmenten in 23 Breiten und 179 Längen.
Deshalb konstruierte Lacker eine Unterkonstruktion, die den Übergang von polygonal auf eine freiform-geschwungene Linie überträgt. Aufgrund der statischen Anforderungen fiel die Entscheidung auf eine Konstruktion aus Stahl, die bis zu drei Meter vor dem Rohbau frei übersteht bzw. auskragt.

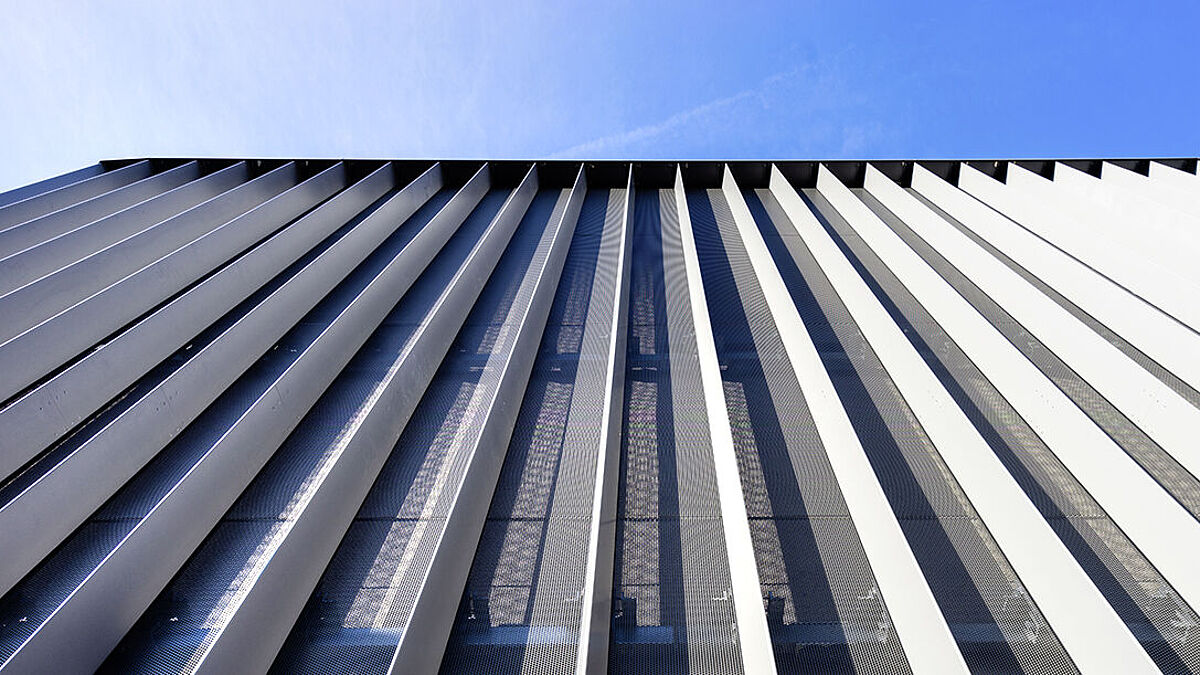

Die Dreiecksform der verwendeten Lamellenprofile war von den Architekten vorgegeben, ursprünglich allerdings nicht als Profil, sondern aus Kantblechen. In der Zusammenarbeit mit Schäfer Lochbleche wurde die Fertigungsplanung hinsichtlich technischer und finanzieller Parameter optimiert. Zusätzlich zur intensiven Kommunikation und dem Einbringen verschiedener Expertisen wollte man auf Ausfallmuster nicht verzichten, bevor die finalen Elemente gefertigt wurden.



Der Vorteil der für dieses Projekt konstruierten Lamellenprofile ist die integrierte Aufnahmenut für die Lochbleche. Die Lochblechsegmente sind von oben über eine Höhe von bis zu 14,5 Meter in die Profile eingeschoben. Das hat die Montagearbeit stark vereinfacht. «Bei diesem Projekt wurden mengenmässig grosse Positionen an unterschiedlichen Lochblech-Segmenten von uns einbaufertig mit ausgeklinkten Ecken, gekanteten Seiten und Pulverbeschichtung in DB 703 geliefert. Die Spezifikation RV 8,0 – 10,0 ergibt einen freien Querschnitt von 58 %, der die Teiltransparenz der Fassade erzeugt», erklärt Thomas Schmidt, Bereichsleiter bei Schäfer Lochbleche.


«Bei diesem Projekt wurden mengenmässig grosse Positionen an unterschiedlichen Lochblech-Segmenten von uns einbaufertig mit ausgeklinkten Ecken, gekanteten Seiten und Pulverbeschichtung in DB 703 geliefert.»



Parkhäuser: Lochblechfassaden in der kulturhistorischen Denkmalpflege

Ähnlich herausfordernd waren die Projekte im kulturhistorischen Berliner Stadtgut Marzahn-Hellersdorf sowie in Reinickendorf. Hier hat Johannes Bau – Generalunternehmer und Generalübernehmer für Gewerbe- und Industriebauten – drei moderne Parkhäuser im Split-Level Design mit 6 bis 14 Parkdecks und insgesamt 1052 Parkplätzen errichtet. Mit individuell angefertigten Fassadenelementen wurden die städtebaulichen Auflagen in Bezug auf den Ensembleschutz der angrenzenden Plattenbausiedlung vollumfänglich eingehalten.
Etliche Wünsche und Richtlinien machten das Projekt aus planerischer Sicht besonders spannend. Beim Entwurf der Fassade musste diese nicht nur im Rahmen der Denkmalpflege mit den zuständigen Behörden ins Detail abgestimmt werden. Das Erscheinungsbild war auch in das enge Baufeld der neuen Wohnbebauung mit etwa 1500 Wohnungen einzubetten.

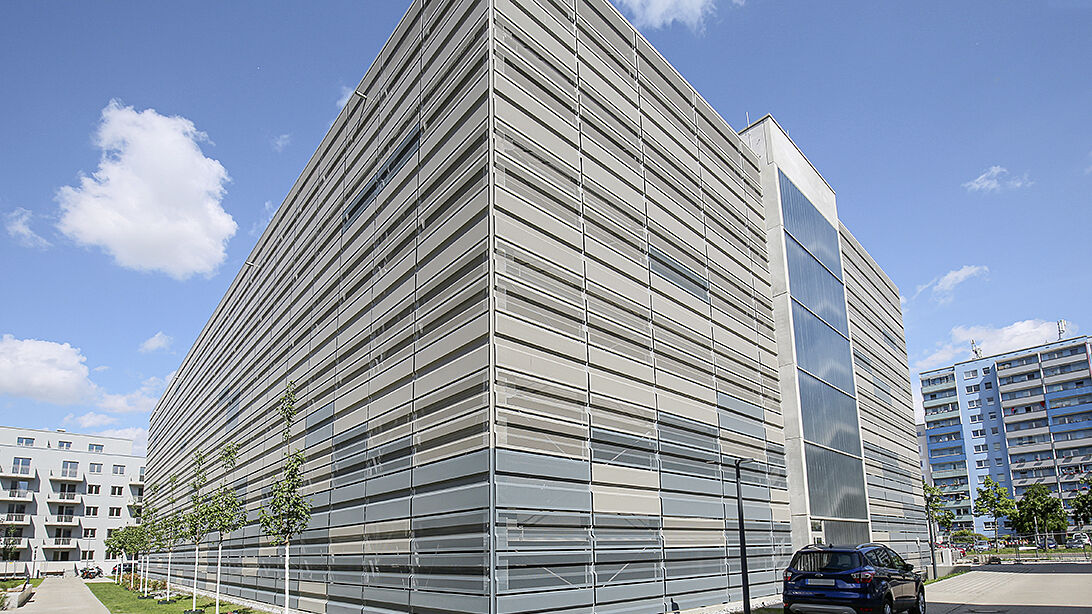

Die Quartiersgaragen erhielten 1286 rundum pulverbeschichtete Lochblechelemente aus Aluminium, die direkt an den Stahlträgern des Gebäudes befestigt sind. Eine Unterkonstruktion ist nicht erforderlich, da die 3725 m ² umfassende Lochblechfassade sich selbst trägt. Die Elemente aus pulverbeschichtetem Aluminium-Lochblech in den Farben Stein- und Blaugrau wurden von Schäfer einbaufertig und termingerecht geliefert.

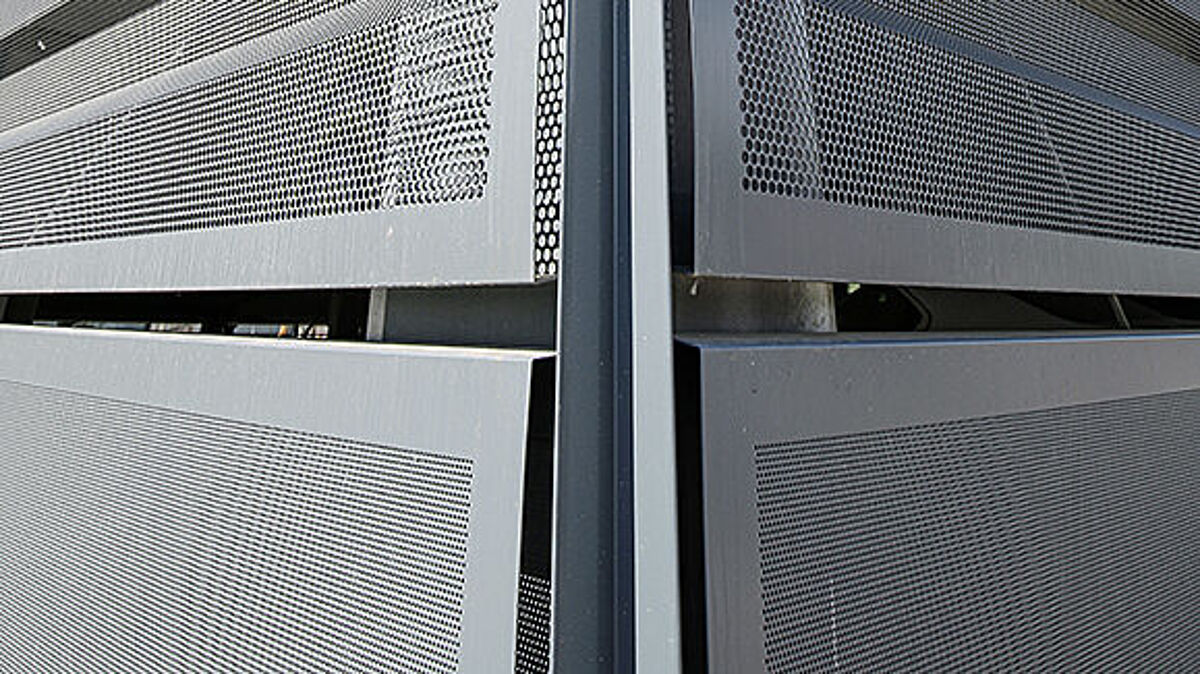

Alle verbauten Lochblechmodule sind oben für den Wasserablauf und unten für die Tropfkante schräg abgekantet. Jedes Element hat zur Versteifung einen trapezförmigen Querschnitt in der Mitte erhalten. Die Verschraubung der bis zu vier Quadratmeter grossen Module erfolgte an den vier Ecken sowie im Trapez. Mit nur sechs Schraubverbindungen erfüllt diese Konstruktion die technischen, architektonischen und wirtschaftlichen Anforderungen, letzteres auch dank der optimierten Montage.

Luftig und hell – der Querschnitt ist entscheidend

Die Lochblechfassade berücksichtigt in den unteren Bereichen der Parkdecks, auf Höhe der Kfz-Scheinwerfer, eine versetzte Rundlochung mit 33 % freiem Querschnitt. Dadurch ist die Lichtemission nach aussen begrenzt. Dies kommt den Anwohnern zugute, da sie durch die Nutzung des Parkhauses auch bei Dunkelheit keine nennenswerte Lichtstörung erfahren. Für eine ausreichende Belüftung und natürliche Beleuchtung bei Tageslicht der Kfz-Stellplätze ist dennoch Sorge getragen. Dafür sind jeweils in den oberen Bereichen der Parkdecks Lochblechelemente mit 63 % freiem Querschnitt verbaut.
Insgesamt entstand eine einladende Fassade mit homogener Aussenansicht, die die Auflagen der Denkmalschutzbehörde erfüllt und sich harmonisch in die Wohnbebauung einfügt.

Vertrieb: SCHÄFER Lochbleche, ein Geschäftsbereich der SCHÄFER WERKE GmbH & Co. KG, 57290 Neunkirchen (D)
