Protection solaire / verre
Vitrage isolant en 3D avec trame de protection solaire pour une salle de sport
Le vitrage de toit Okasolar 3D de la triple salle de sport du lycée luxembourgeois Edward Steichen conjugue efficacement protection solaire et éclairage naturel, deux principes qui peuvent sembler contradictoires. Quelle que soit la saison ou l’heure de la journée, la trame tridimensionnelle intégrée au vitrage isolant empêche le rayonnement solaire direct de pénétrer à l’intérieur.

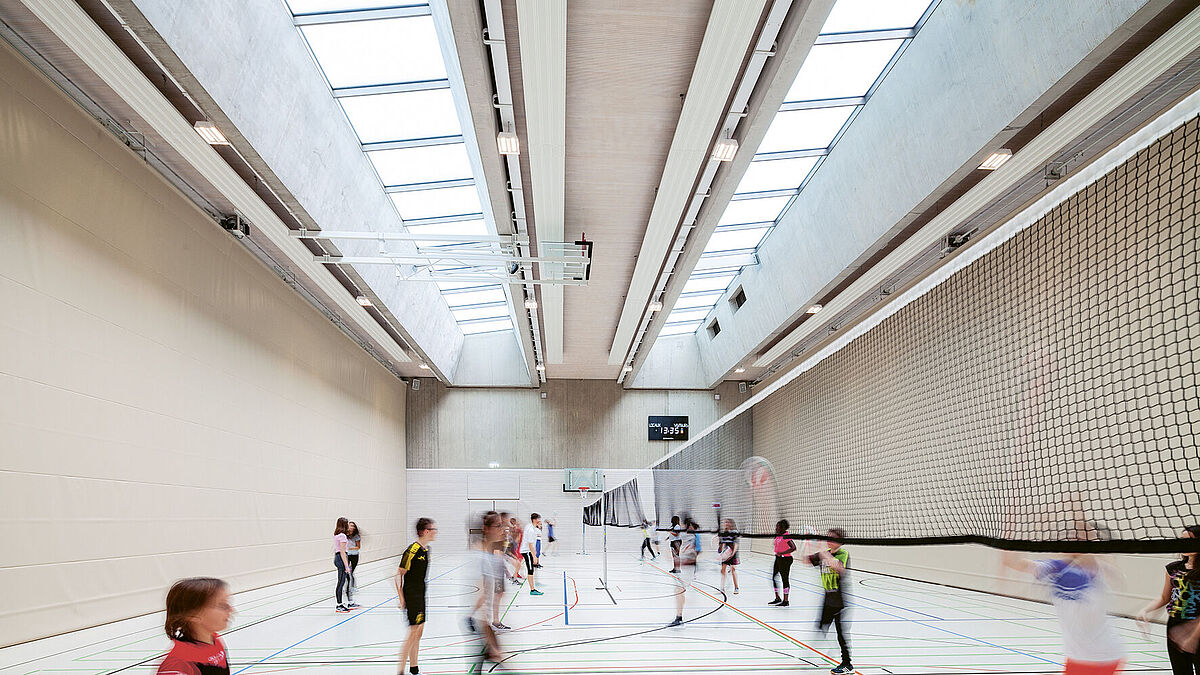

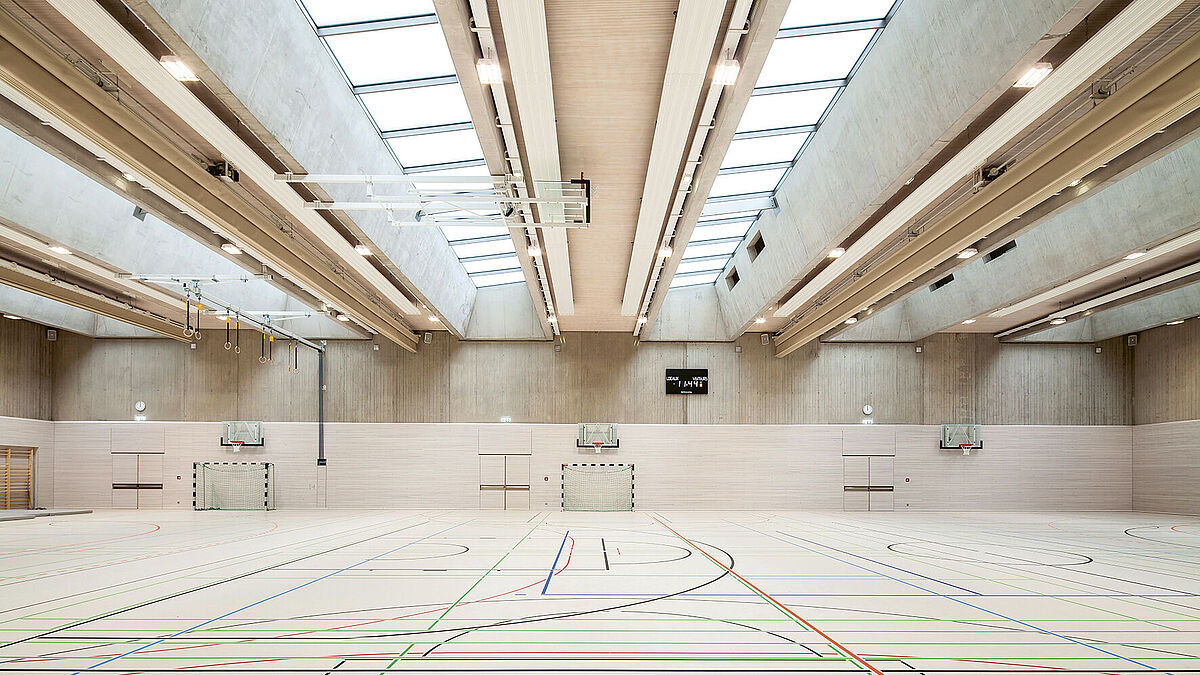

La région vallonnée et boisée de Clervaux est prisée pour les loisirs de proximité, le tourisme et comme lieu de résidence. Mais il y manquait depuis longtemps un service de base : une école secondaire. L’achèvement du Lycée Edward Steichen (LESC) conçu par Jonas Architectes Associés est venu combler ce manque. L’ancien site industriel du quartier de la gare de Clervaux accueille désormais une école hors du commun. Au niveau national, c’est un exemple d’apprentissage innovant et de technologie. Elle se distingue aussi par son concept architectural et par ses matériaux de qualité, durables et efficaces sur le plan énergétique. Le complexe scolaire compte plusieurs ailes qui s’articulent toutes autour d’une cour intérieure centrale. Outre les salles de cours, la cantine et la bibliothèque situées au sud, le côté nord comporte une salle de sport avec trois zones séparées. L’éclairage naturel y est maximisé par le système de lumière naturelle intégré au toit Okasolar 3D d’Okalux Glastechnik GmbH.
« La transmission lumineuse maximale de la trame Okasolar 3D s’élève à max. 85 % dans la zone de transmission (sans verre). »
Valeurs techniques impressionnantes

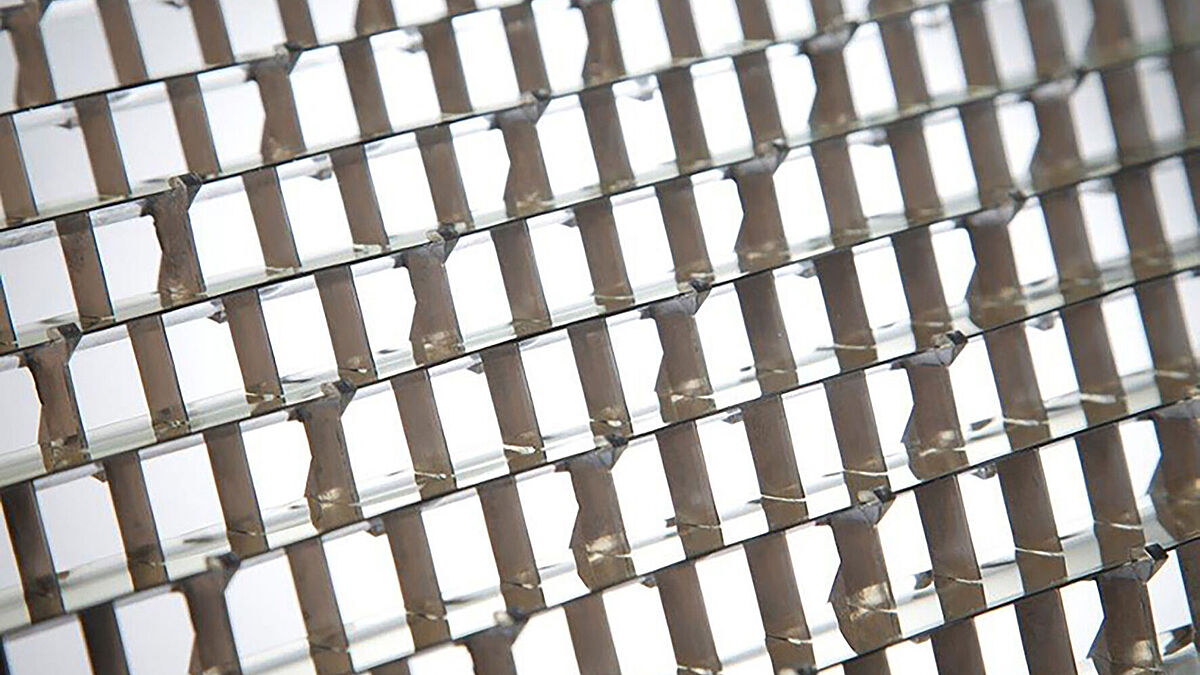

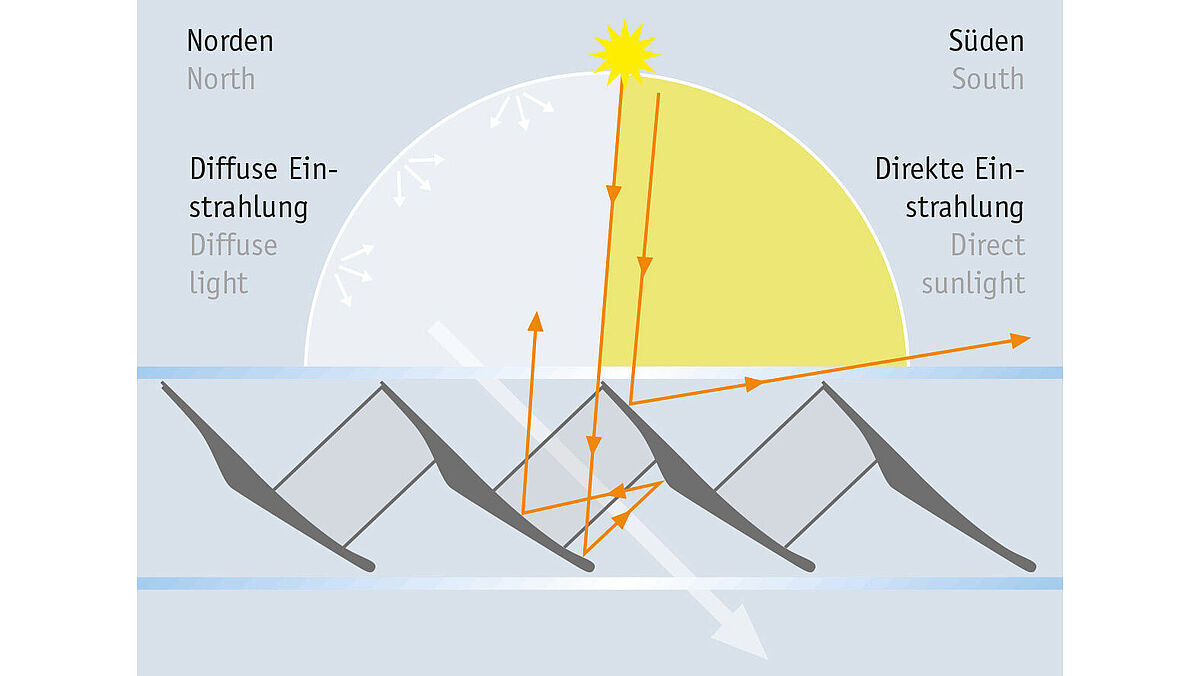

Okasolar 3D est un système à lamelles avec des barres transversales en 3D qui complètent les lamelles principales pour créer une trame tridimensionnelle. Les lamelles principales orientées sud sont en aluminium hautement réfléchissant et ont un degré de réflexion solaire remarquable. Les barres transversales sont en plastique revêtu et sont aussi très réfléchissantes. Cela crée un système d’éclairage naturel qui empêche le rayonnement solaire direct quelle que soit l’heure de la journée ou la saison. Même le rayonnement latéral lorsque le soleil est à l’est ou à l’ouest est masqué. Les tests confirment les performances de cette réflexion maximale du rayonnement direct associée à une perméabilité optimale pour la lumière naturelle diffuse. La transmission lumineuse maximale de la trame Okasolar 3D s’élève à max. 85 % dans la zone de transmission (sans verre). La valeur g dans la zone de blocage moyenne s’élève à env. 10 %. Selon la structure du vitrage, Okasolar 3D peut atteindre une valeur de 0,7 W/m 2 K.
Autre avantage : l’espace intercalaire étant protégé, le système d’éclairage naturel est exempt de maintenance. Okasolar 3D convainc aussi par son design : la lamelle principale est fabriquée sur mesure à partir d’une bande d’aluminium laminée, ce qui permet de réaliser des pièces de pratiquement n’importe quelle longueur et rend la trame de protection solaire homogène, sans raccords ni joints.
www.okalux.de ■
