Une place sous la lentille

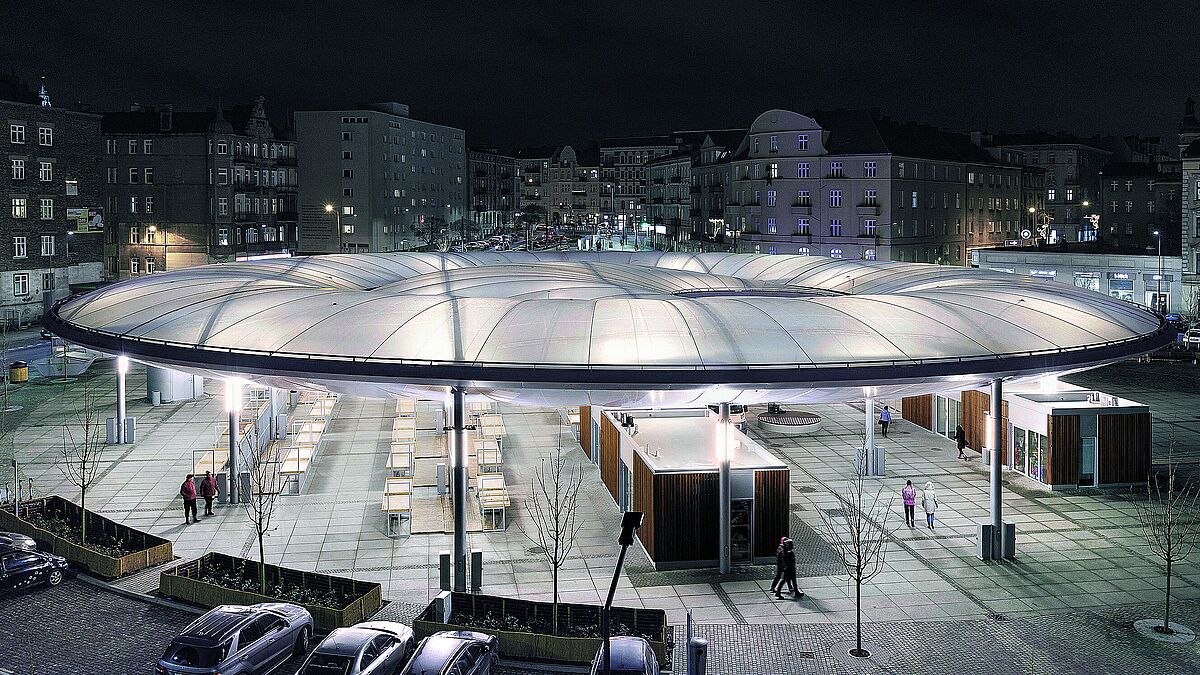

La place de marché de Poznań (Pologne) a été recouverte d’un vaste toit en grands coussins à feuilles ETFE. L’anneau intérieur excentrique ajoute de la singularité et du raffinement au projet de Jacek Bułat. formTL Ingenieure, de Radolfzell (Allemagne), a réalisé la planification et la mise en œuvre technique du projet.
Lorsque la ville de Poznań, en Pologne, a décidé en 2020 de réaménager la place Rynek Lazarski, elle ne s’attendait certainement pas à révéler un trésor. Les travaux ont permis de mettre au jour quelque cinq cents artefacts, dont des carrelages Art nouveau, des poids et des boutons de manchette. Ces objets datent de plus de 100 ans et témoignent de l’animation qui régnait déjà autrefois sur le « marché de Lazare ».
Énorme système de toit à une chambre
La place a retrouvé son animation d’autrefois. En effet, un grand toit en coussins circulaire protège désormais les marchands des intempéries et invite les passants à s’attarder pour faire leurs achats. La structure confère aussi une nouvelle identité au lieu. Une identité qui semblait perdue pendant des années, car les stands du marché étaient cachés sous une tente, ce qui dénotait avec la place.

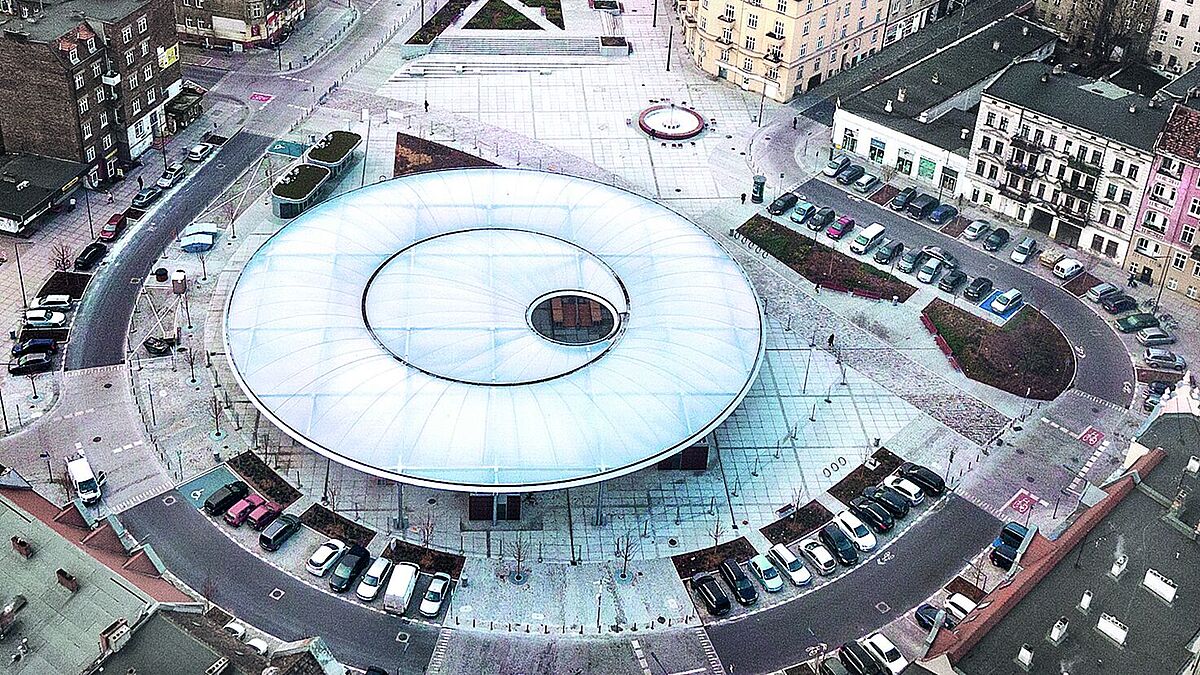

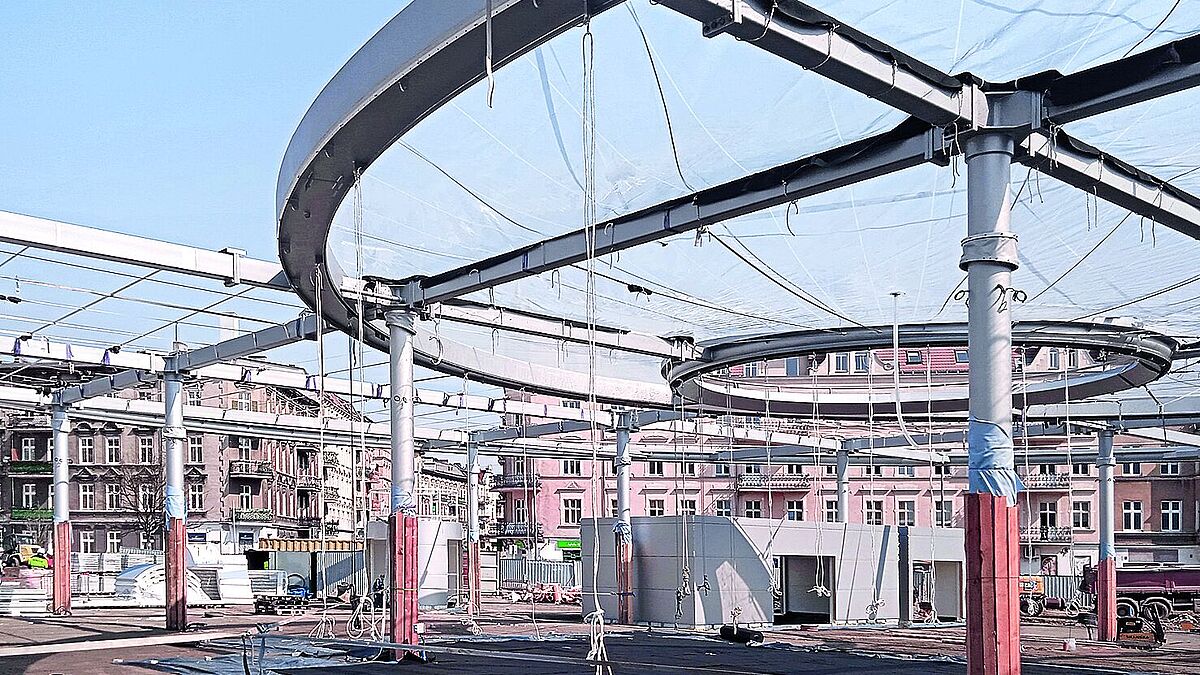

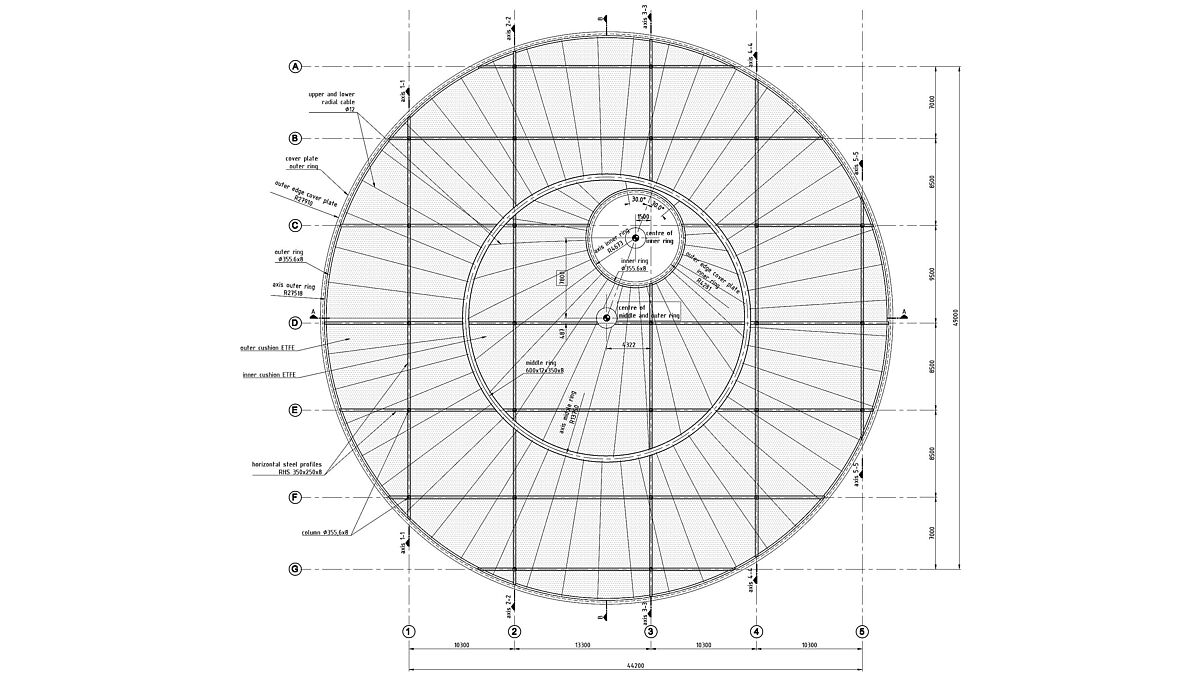

Le résultat est le fruit du projet imaginé par l’architecte local Jacek Bułat et par le concepteur de la charpente Andrzej Kowal, de Wrocław. Ils ont conçu un espace clair et lumineux d’environ 2400 m2 de surface couverte, à l’abri des intempéries ; la nouvelle structure a un diamètre de 55 m, ce qui en fait l’un des plus grands toits à feuilles à une chambre jamais conçus. Le toit en coussins est supporté par un grillage porteur en acier d’environ 6,3 m de haut, qui intègre un anneau extérieur, un anneau intermédiaire et un anneau intérieur. Le grillage en tant que tel est constitué de profilés tubulaires orthogonaux aux raccords rigides en flexion posés sur des poteaux en tubes ronds. Les coussins à feuilles ETFE pneumatiques à deux couches sont fixés aux trois anneaux au centre. C’est le bureau formTL qui a assuré la planification de l’ossature et les travaux pour ces éléments transparents ainsi que les détails d’interface.
Des câbles en acier inox pour supporter les feuilles

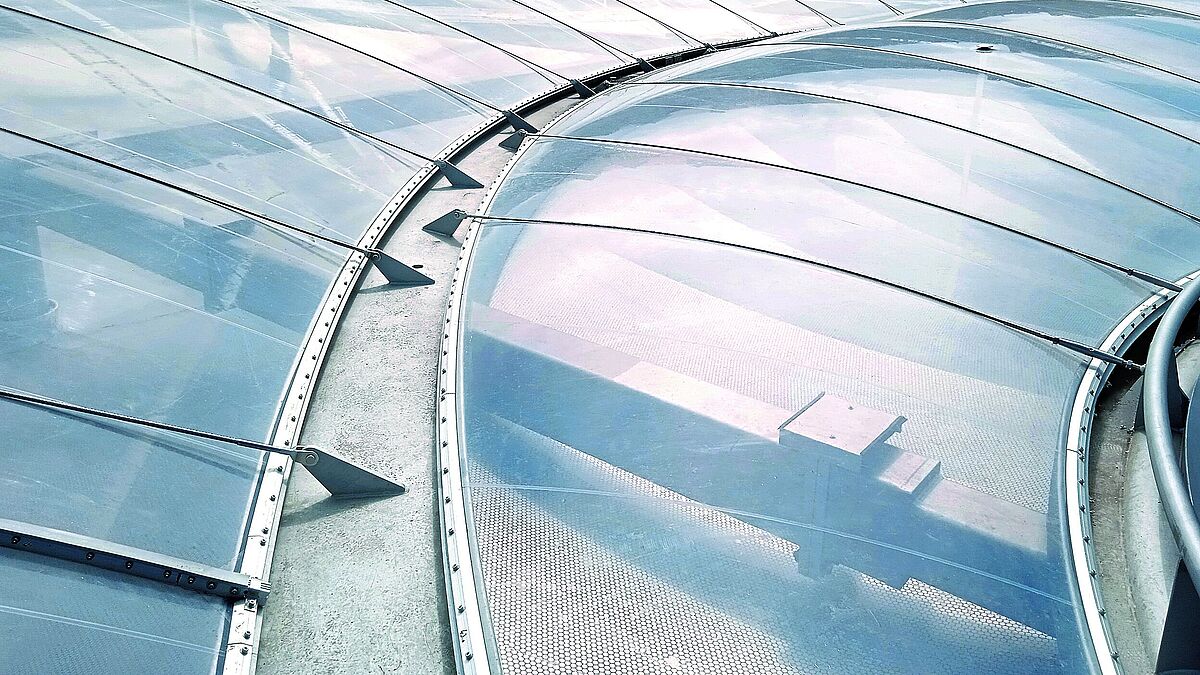

Le toit comporte deux coussins : un coussin périphérique extérieur d’une portée d’environ 13,5 m et un coussin intérieur d’une portée maximale d’environ 17 m, ce dernier ayant la particularité de s’affiner à moins de 1 m à deux extrémités à cause de la disposition excentrique de l’anneau intérieur. Comme les feuilles ETFE n’autorisent qu’une certaine portée, les grands coussins sont soutenus par des bandes de câbles en inox. Les charges extérieures peuvent ainsi être transférées de manière sûre aux poutres périphériques. Dans le toit du Rynek Lazarski, les câbles ont un diamètre de 12 mm et l’écart minimal entre eux est d’environ 1,8 m dans l’anneau de coussins extérieur et de 77 cm dans l’anneau intérieur. Radialement, cet écart augmente jusqu’à 3,5 m au maximum au niveau de son bord extérieur. Le coussin extérieur se compose de quatre zones individuelles munies de profilés de serrage ; les feuilles en tant que telles sont découpées radialement parallèlement aux câbles.
Les poteaux traversent les feuilles
Comme les poteaux du grillage porteur traversent les faces inférieures des coussins, les feuilles sont ouvertes à ces endroits. Trois stations de gonflage alimentent les coussins en air pour un volume total de 5150 m³. La conduite d’air passe à l’intérieur d’une poutre et à travers les barres de l’anneau intermédiaire.
Grâce à la bonne coordination entre les acteurs de la planification et de la construction, la fabrication et le montage des coussins à feuilles allant jusqu’à 1780 m² se sont déroulés sans problème. L’impression de la couche inférieure du coussin testée sur une maquette assure un ombrage suffisant sous le toit fini. La vue vers le ciel reste cependant dégagée, rendant le Rynek Lazarski très agréable. ■
