Garde-corps/revêtements
Tôles perforées : sécurité et esthétique dans les Alpes
Des éléments en tôle perforée rendent le barrage de Limmern praticable en toute sécurité à une altitude de 1860 mètres et offrent également une meilleure vue.

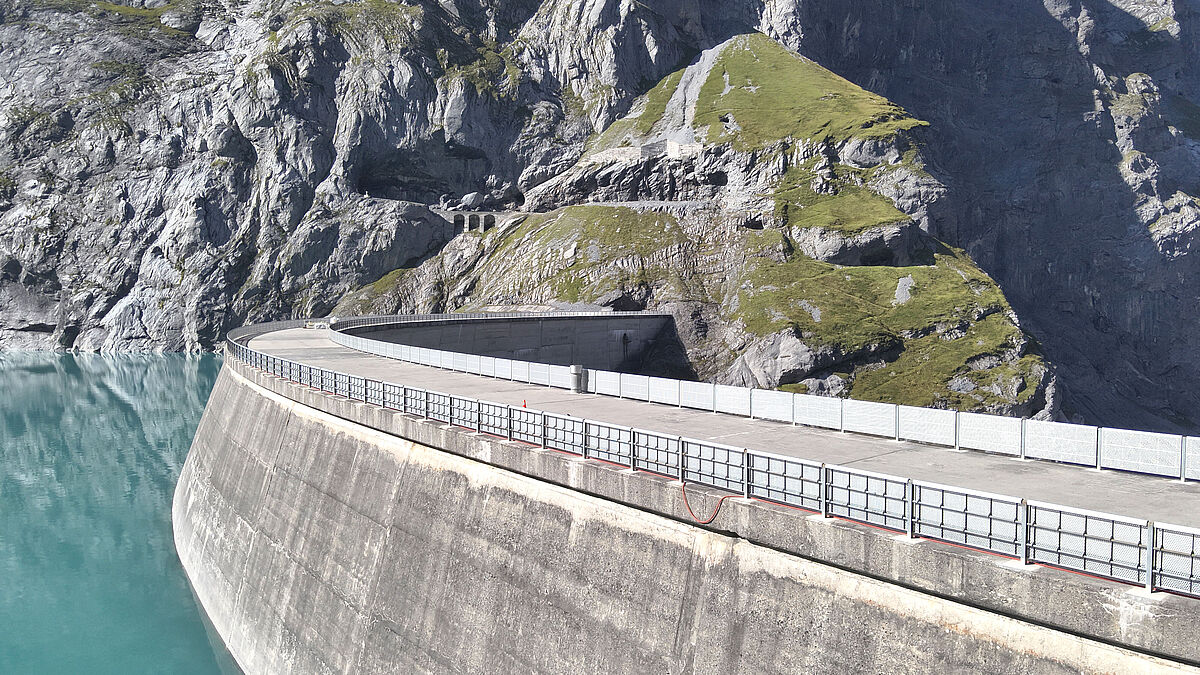

Haut de 146 mètres, le barrage-voûte de Limmern, dans le canton de Glaris, a été achevé en 1963. Au niveau de sa couronne, le barrage mesure 370 mètres de long et 9 mètres de large. Il retient le Limmernsee et ses 92 millions de mètres cubes qui alimentent la centrale électrique située à proximité. L’installation est exploitée par Kraftwerke Linth-Limmern AG (KLL). Dans le cadre de l’assainissement du barrage, 674 mètres de garde-corps spéciaux en tôle perforée de Schäfer Lochbleche ont été installés le long de celui-ci afin de le sécuriser à long terme.
La protection antichute d’origine était composée d’une balustrade tubulaire qui ne répondait plus aux exigences de sécurité actuelles pour un lieu accessible au public : les enfants pouvaient grimper dessus ou même la traverser. De plus, la hauteur minimale prescrite de 1,10 mètre n’était pas respectée. Sur mandat de KLL, le prestataire global suisse pour les installations photovoltaïques, les systèmes de stockage et les stations de recharge électrique REECH a donc planifié une protection contre les chutes conforme aux normes et accompagné sa mise en œuvre.
Les tôles perforées plus avantageuses que les grillages
« Différentes variantes d’exécution ont été évaluées, calculées et visualisées dans le cadre de la conception de la protection contre les chutes. Celle en tôle perforée a finalement été préférée aux grillages car elle permettait d’obtenir une esthétique plus attrayante à un coût supplémentaire raisonnable et nécessitait en outre beaucoup moins de temps de montage sur place », explique Tamás Szacsvay, partenaire gérant de REECH AG, responsable de la conception et de la planification.
Il a été possible de rénover les barres transversales et poteaux existants en acier galvanisé à chaud tant du côté lac que du côté vallée afin d’y ancrer solidement les éléments en tôle perforée. Cette variante avait obtenu en amont le plus grand soutien en tant que mesure durable et avantageuse.
« Différentes variantes d’exécution ont été évaluées, calculées et visualisées dans le cadre de la conception de la protection contre les chutes. »
Production standard exclue

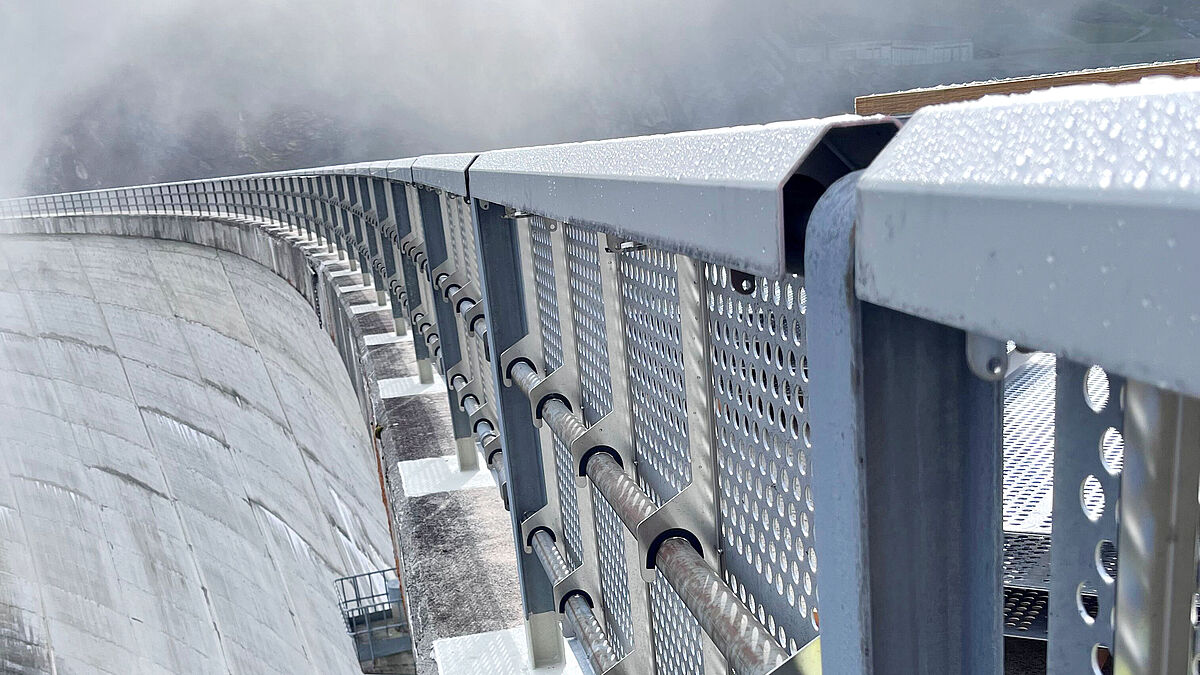

Dans un premier temps, KLL a vérifié sur place, à l’aide d’échantillons, si le résultat souhaité pouvait être obtenu, en particulier aux endroits présentant des rayons d’arc différents. Les éléments en tôle perforée (perforation RV20-30) de Schäfer Lochbleche ont ensuite été fabriqués, pliés et emballés sur mesure avec la précision de finition requise et de légères optimisations.

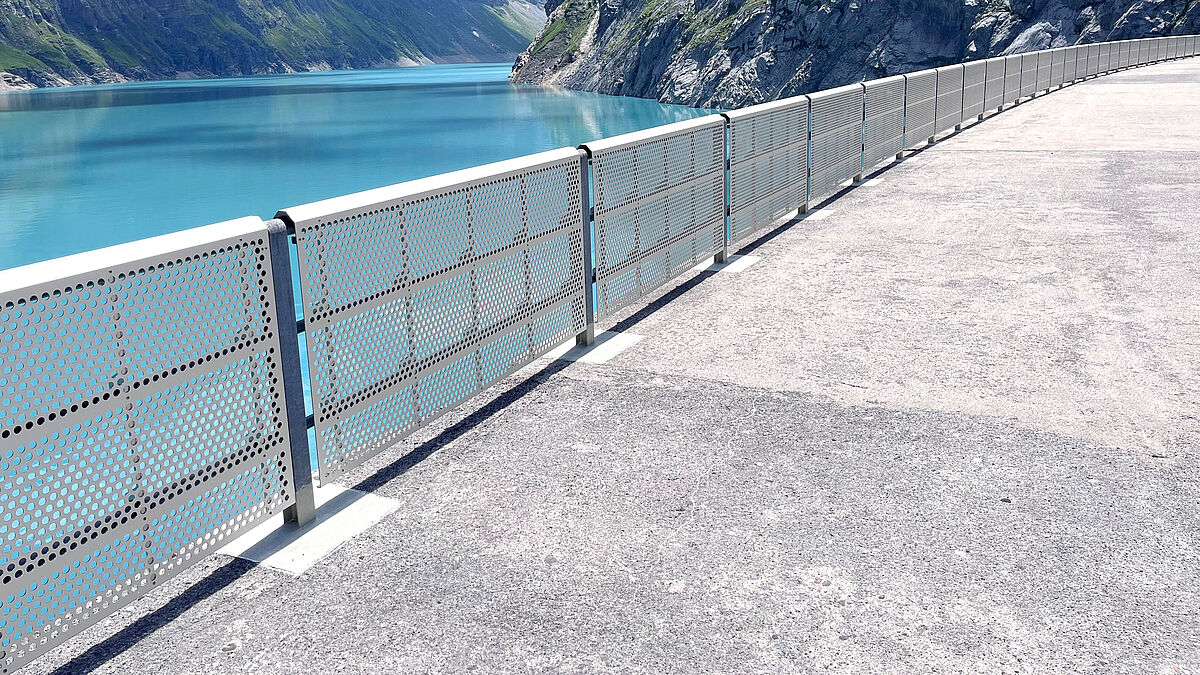

Une fois montés, les éléments ont une hauteur uniforme de 1150 millimètres. Mais en raison des distances irrégulières entre les poteaux, il a fallu prévoir des éléments de douze longueurs différentes dans des quantités variables. Une production standard était donc exclue.
Tôles d’aluminium préanodisées
« En raison de leur situation en haute montagne et des exigences en matière de protection anticorrosion, les éléments ont été fabriqués sur mesure en tôle d’aluminium préanodisée en usine de trois millimètres d’épaisseur avec une épaisseur de couche double de 20 micromètres », explique Eric Diehl, responsable de projet du service des ventes techniques de Schäfer Lochbleche.
Grâce au procédé d’anodisation renforcée, la surface de l’aluminium est pourvue d’une couche d’oxyde qui le protège de la corrosion. Cela augmente la durabilité et la durée de vie des tôles perforées en aluminium, notamment dans les environnements avec de l’air très humide ou des produits chimiques agressifs.
« Nous avons longtemps cherché un matériau adapté qui résiste durablement aux tempêtes et à la pluie dans des conditions hivernales difficiles. Nous avons ainsi opté pour des tôles perforées. Comme des personnes visitent le barrage, l’aspect esthétique était également important pour nous. Jusqu’à présent, nous n’avons reçu que des retours positifs », déclare Peter Schindler, assistance technique en mécanique chez Kraftwerken Linth-Limmern AG.
Avec le slogan « Tôles perforées sur mesure – service individuel et rapide », Schäfer Lochbleche propose un large assortiment de tôles perforées de haute qualité disponibles rapidement pour tous les secteurs et dans des domaines d’application très variés. La proximité avec la clientèle sur le marché suisse et le conseil compétent dans le domaine des tôles perforées sont assurés par son partenaire commercial de longue date TECmetall GmbH, à Würenlos.
www.schaefer-lochbleche.de ■
