Technique du verre en hauteur et esprit Disney
En 1962, Henk Freeling agrémentait l’église gothique de quelques visages sculptés issus de l’univers de Disney. Si cela créa l’émoi à l’époque, c’est désormais une attraction, bien que les objets d’art se trouvent sur un des clochers à 60 m de haut. Le clocher intègre désormais deux balcons en verre qui permettent aux visiteurs curieux d’admirer les œuvres d’art.

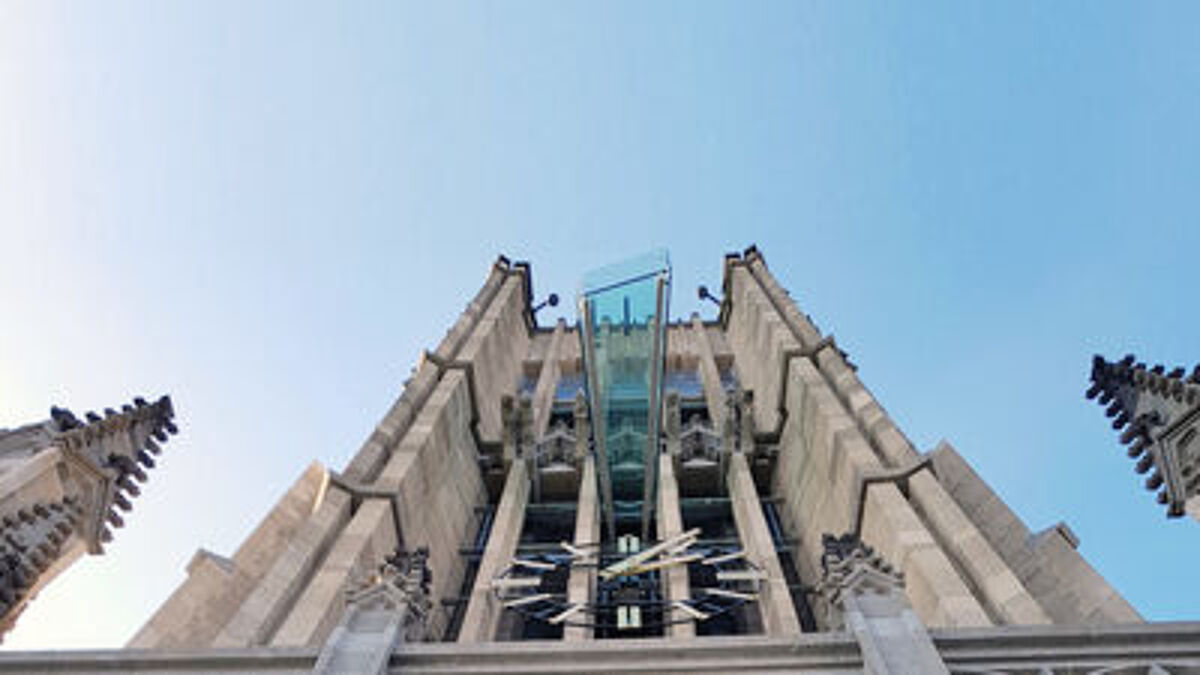

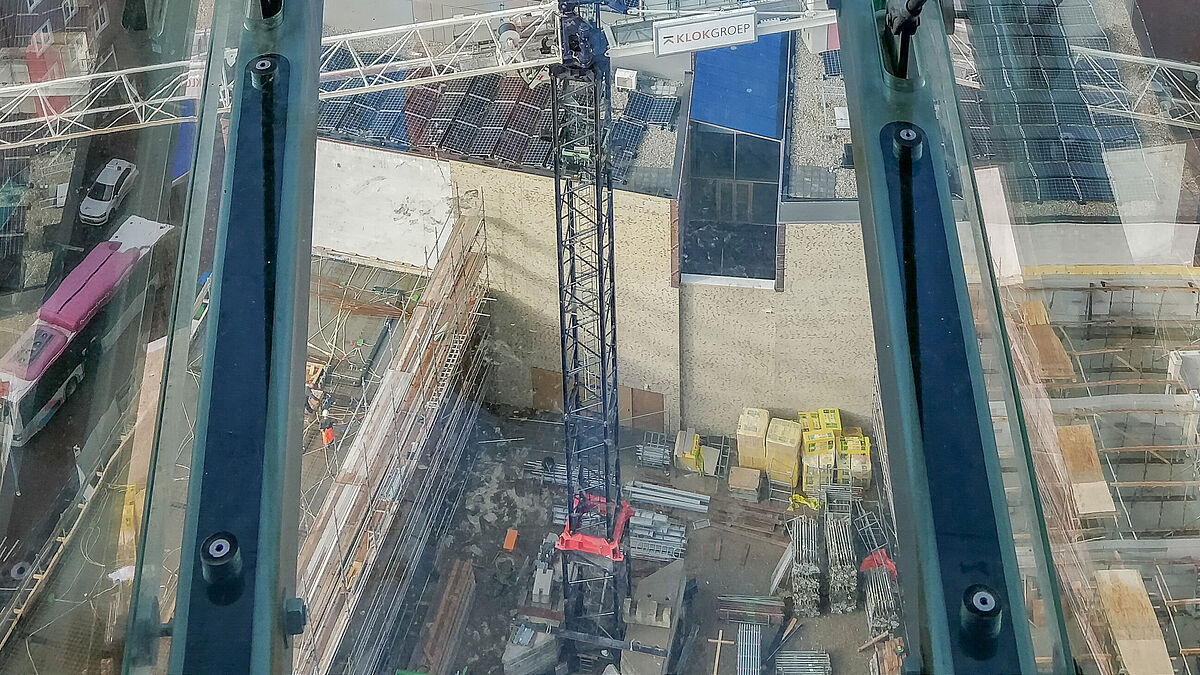

Les deux balcons en verre ont été ajoutés dans le cadre de l’importante rénovation de l’église. L’un se situe du côté est et l’autre du côté ouest ; l’un se trouve à 59 m et l’autre à 62 m de haut. Un ascenseur qui était déjà présent pour amener les visiteurs à hauteur du carillon dessert également les balcons. Ils sont tous deux entièrement en verre ; seules deux poutres métalliques soutiennent la plaque en verre du plancher, ce qui limite légèrement la transparence de la surface et évite ainsi de transformer entièrement l’expérience en épreuve de courage.
Tous les côtés sont obliques

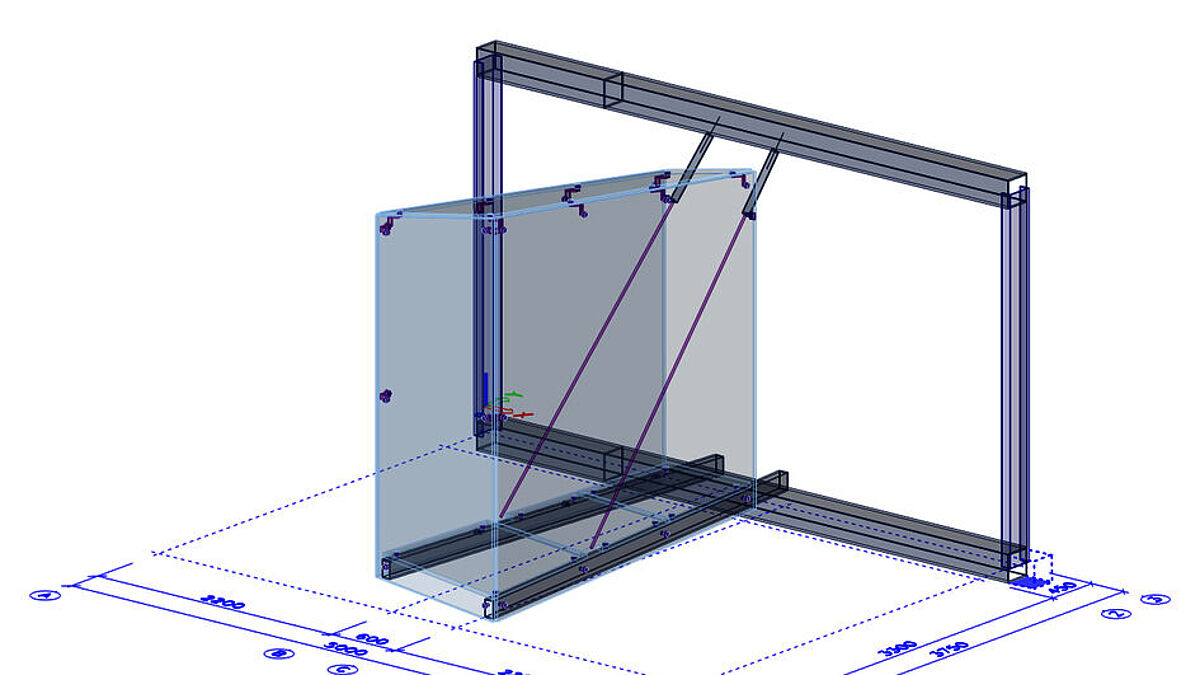

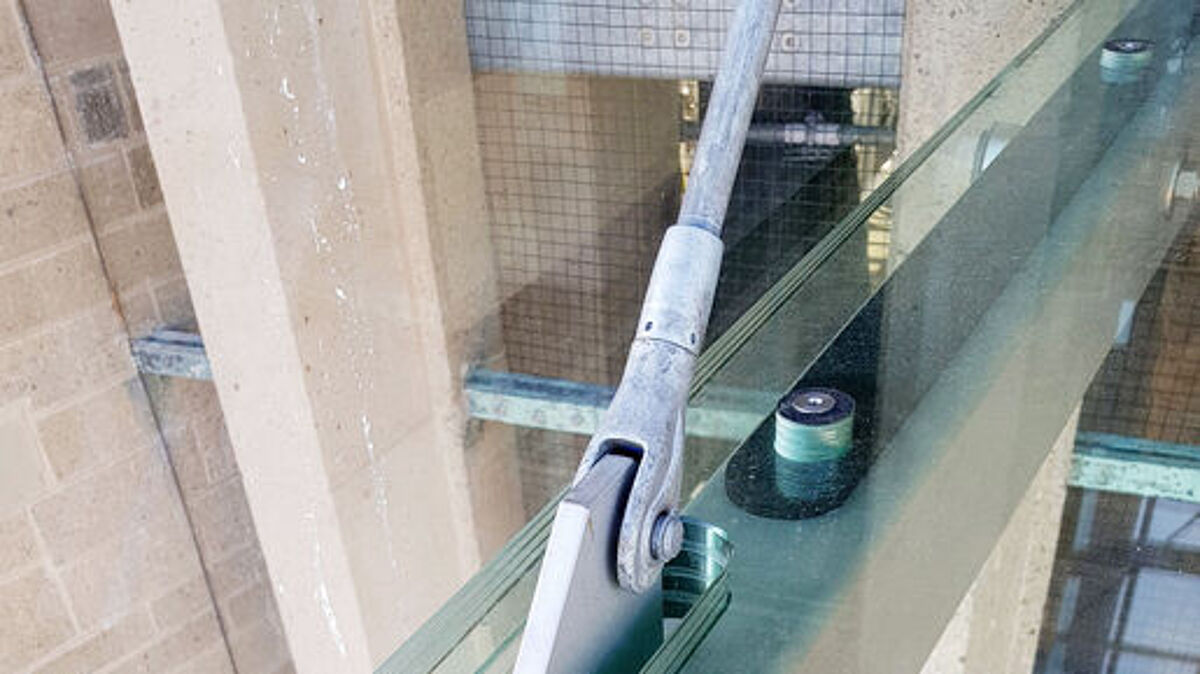

Les deux petits ouvrages n’ont pas été simples à concevoir sur les plans constructif et statique. En effet, il ne s’agit pas de caissons à angles droits ; toutes les surfaces sont découpées en oblique. Le toit est lui aussi penché dans le sens longitudinal pour évacuer l’eau de pluie. Comme les parois latérales, il se compose de verre laminé de 3 x 10 mm d’épaisseur. Des joints de 20 mm de large séparent les vitres pour éviter la formation de condensation. Quant au plancher, il se compose de quatre panneaux de verre laminés de 12 mm d’épaisseur chacun. Ils reposent sur les poutres métalliques mentionnées, qui sont accrochées au clocher avec des tirants. Les panneaux en verre présentent chacun deux découpes longitudinales qui permettent le passage des fixations des tirants.
Photo : © Raimond Spekking / CC BY-SA 4.0 (via Wikimedia Commons)
« Quant au plancher, il se compose de quatre panneaux de verre laminés de 12 mm d’épaisseur chacun. »
Supports par points pour les vitres

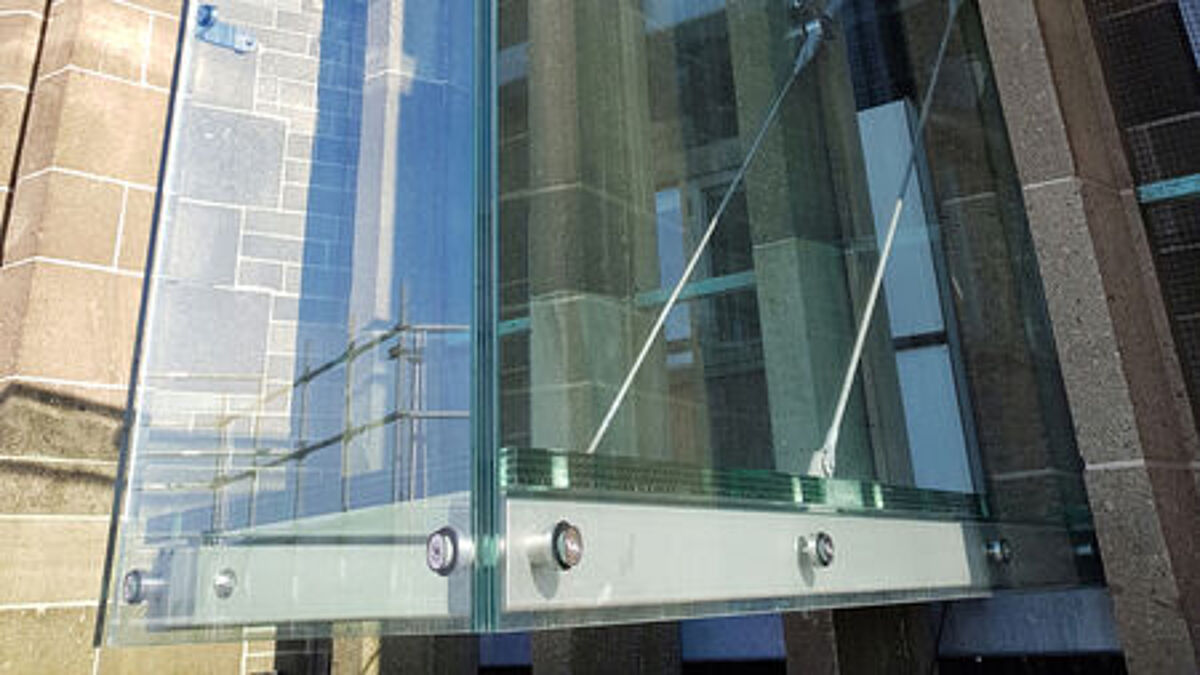

Le cadre en acier a été placé entre les anciens piliers maçonnés du clocher historique. Heureusement, ils étaient suffisamment porteurs pour absorber ces charges. En dessous, les vitres en verre verticales sont fixées au cadre de sol en acier avec des supports par points en inox. Les angles en verre sont également reliés avec des supports par points et des équerres intérieures. Le toit en verre est aussi relié avec des équerres et des supports par points adaptés aux angles verticaux. ■
Panneau de chantier
Projet :
Église d’Arnhem (NL)
Architecte :
Nijhuis Architectuur, Doorwerth (NL)
