Panneau d’information : un projet pour une bonne cause

Travail de projet BBZ

Les apprentis de la Baugewerblichen Berufsschule Zürich (BBZ) en 3e année d’apprentissage de dessinateur-constructeur/trice sur métal CFC ont planifié et produit plusieurs panneaux d’information pour des interventions dans la nature, dans la vallée du Neckertal. Les apprentis en parlent.


Connexion

Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.


Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.

Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.

Photo : Michael MeuwlyLes dessinateurs-constructeurs sur métal assemblent la structure porteuse des panneaux d’information.
Photo : Michael Meuwly
Les dessinateurs-constructeurs sur métal assemblent la structure porteuse des panneaux d’information.

Travail de projet BBZ

Panneau d’information : un projet pour une bonne cause

Les apprentis de la Baugewerblichen Berufsschule Zürich (BBZ) en 3e année d’apprentissage de dessinateur-constructeur/trice sur métal CFC ont planifié et produit plusieurs panneaux d’information pour des interventions dans la nature, dans la vallée du Neckertal. Les apprentis en parlent.

Texte et graphique : classe MK 19a, dessinateurs-constructeurs sur métal en 3e année d’apprentissage, BBZ Zurich, photos : Urs Hemm et Michael Meuwly

La planification a commencé à l’automne 2019. Michael Meuwly, notre maître de classe et professeur de mathématiques, cherchait un projet particulier. Il fallait combiner formation environnementale, engagement dans la nature, stage en atelier et planification d’un produit de construction métallique. Par la suite, il a pris contact avec l’organisation arbeitseinsatz.ch. Elle organise des sorties dans la nature pour les classes de Suisse. C’est ainsi qu’il a découvert le concept paysager de la vallée du Neckertal et l’entreprise Metallraum AG à Lütisburg. Le concept paysager de la vallée du Neckertal cherche à valoriser l’ensemble du paysage de la région dans le but concret d’améliorer la diversité des habitats et des espèces.

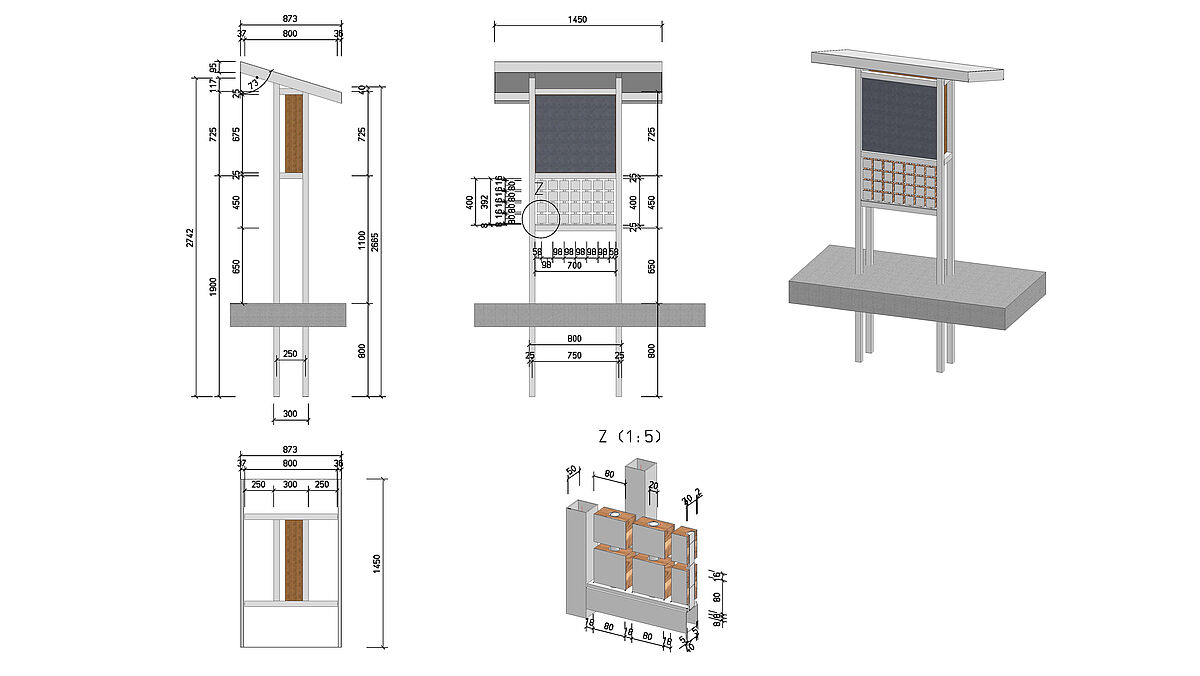

Le plan 3D est idéal pour clarifier les choses.
Le plan 3D est idéal pour clarifier les choses.



La consigne : une solution créative

Le projet consistait à trouver une solution créative pour des panneaux d’information sur trois sites. Nous, les apprentis, avons présenté nos différentes solutions sous forme de petite vidéo envoyée au maître d’ouvrage. Le choix s’est porté sur un compromis entre deux solutions. D’une part, il fait référence à l’extinction des espèces d’insectes et de petits animaux. C’est ainsi qu’est née l’idée d’intégrer un hôtel pour abeilles forestières. L’autre suggestion était un jeu Memoy fait de panneaux rotatifs. La planification détaillée a été un défi pour tout le monde. Michael Meuwly s’est chargé de la planification des panneaux d’information.
En raison de la pandémie actuelle de Covid-19, la production a été réduite et reportée. Un camp de cinq jours était prévu à l’origine. La mise en œuvre à l’automne s’est déroulée en deux jours.
Tous les apprentis, qui ont d’ailleurs volontairement pris sur leur temps libre, se sont rendus dans le magnifique Toggenburg. Nous avons pu réaliser nos plans chez Metallraum AG à Lütisburg. Nous nous sommes répartis en deux groupes. Le premier groupe a préparé le tout à l’atelier. Le second groupe s’est engagé dans la nature, contribuant ainsi activement à la valorisation écologique de ce paysage unique.



« Le choix s’est porté sur un compromis entre deux solutions. »

Des techniques de production variées

Le groupe de l’atelier a commencé à découper le matériau. Tout a ensuite été ébavuré et les trous nécessaires ont été percés ou estampés. Chacun s’était fixé une tâche spécifique et l’avait achevée au cours de la journée. En cas de questions, nous pouvions nous adresser aux apprentis de l’entreprise ou aux enseignants.
Le second groupe a alors été chargé d’assembler le matériel préparé. Nous avons donc joint et soudé le matériau sur une table de soudage. Après le soudage, les cordons ont été poncés et enduits. Les structures en acier ont été achevées pour qu’elles soient prêtes pour la galvanisation. Les toits ont été réalisés à partir de tôles d’acier chromé biseautées qui ont été découpées au laser et pliées par une entreprise externe. Il ne nous restait plus qu’à souder les angles avec le procédé TIG/WIG. L’enseignant spécialisé Bernhard Stüssi, qui nous a accompagnés tout au long du projet, s’en est occupé. Mais ceux qui s’intéressaient à ce procédé de soudage pouvaient s’entraîner sur des chutes.
Pour les tableaux de Memory, il nous suffisait d’ébavurer les barres intermédiaires, de les décrocher et de percer des trous pour une goupille. Nous avons conçu les panneaux rotatifs de telle sorte qu’ils reviennent automatiquement à leur position d’origine grâce à leur propre poids. Après le traitement de surface et l’impression, les tableaux ont été collés avec un bois dur, puis fixés aux panneaux d’information.
Nous n’avons pas réalisé l’ensemble de l’assemblage et du montage. Nous avons confié cette tâche à la société Metallraum AG et aux trois communes de la vallée du Neckertal. Il est toutefois prévu que nous entreprenions un voyage scolaire dans cette région au printemps 2022 afin de tester nos réalisations.


Les futures dessinatrices-constructrices sur métal percent des trous pour les panneaux d’information.
Les futures dessinatrices-constructrices sur métal percent des trous pour les panneaux d’information.



De l’idée au projet global

Les échanges au cours de la planification de la construction nous ont permis d’apprendre beaucoup de choses. Il est toujours admirable de voir comment une idée peut donner naissance à un projet global utile à la société. Honnêtement, au début, nous étions plutôt sceptiques à l’égard de ce projet. Sacrifier notre temps libre pour lui ne nous stimulait pas. Mais après avoir reçu plus d’informations, beaucoup d’entre nous étaient prêts à le faire.

De gauche à droite : Michael Meuwly (enseignant et responsable du groupe spécialisé BBZ Zurich), Sandra Gerlach (coordinatrice du concept paysager de la vallée du Neckertal) et Matthias Zwyssig (responsable d’exploitation de Metallraum AG) discutent des plans d’exécution.
De gauche à droite : Michael Meuwly (enseignant et responsable du groupe spécialisé BBZ Zurich), Sandra Gerlach (coordinatrice du concept paysager de la vallée du Neckertal) et Matthias Zwyssig (responsable d’exploitation de Metallraum AG) discutent des plans d’exécution.



Au final, ce projet nous a appris beaucoup de choses. D’une part, nous nous sommes familiarisés avec les procédés de soudage MAG et TIG/WIG. Voir les techniques de soudage en pratique est plus intéressant que d’apprendre uniquement la théorie. Les activités de construction métallique telles que le perçage, le meulage, le découpage, etc. nous ont été présentées plus en détail et nous avons pu les effectuer nous-mêmes. Nous avons pris conscience de la manière dont nos plans se concrétisent.
Un grand merci à l’entreprise Metallraum AG de Lütisburg, au concept de paysage de la vallée du Neckertal ainsi qu’à Debrunner Acifer. ■
