Montages / appareils de levage
Levage et montage : des performances impressionnantes
Ces dernières années, le secteur de la construction de toitures et de façades a gagné en polyvalence, engendrant des défis toujours plus importants en termes de montage. Nellos AG n’a cessé de croître avec sa clientèle et compte désormais de nombreux projets plutôt complexes, mais intéressants et passionnants dans son portefeuille. Nous en présentons quelques-uns ici. www.nellos.ch
Grindelwald : montage de verre à 2320 m d’altitude

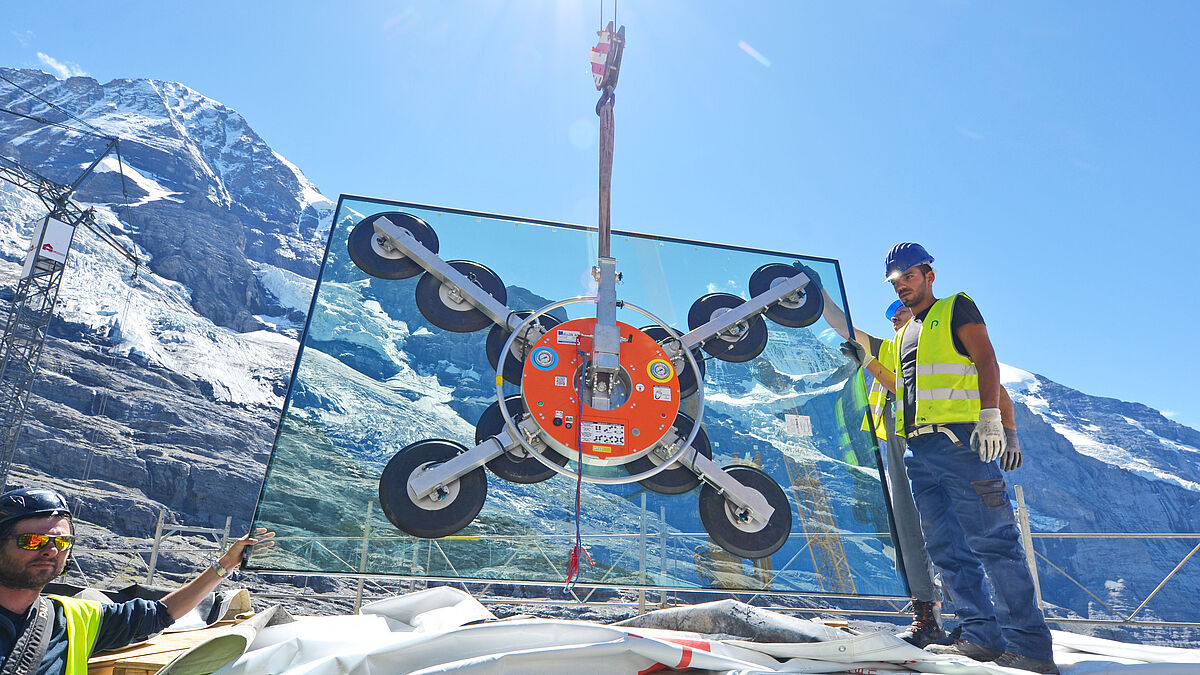

Lors de la construction de la nouvelle V-Bahn à Grindelwald, les vitres des téléphériques ont été montées avec un Winlet 400 CURVED de Nellos AG et un appareil de la flotte a également été utilisé pour la construction de la nouvelle gare du glacier de l’Eiger. Le défi de ce chantier de montagne était d’une part la pression sphérique à 2320 mètres d’altitude, qui réduit la capacité de levage d’environ 20 %, et d’autre part le poids des vitres et des éléments de façade (environ 800 kg) ainsi que les conditions météorologiques dans cet environnement austère.

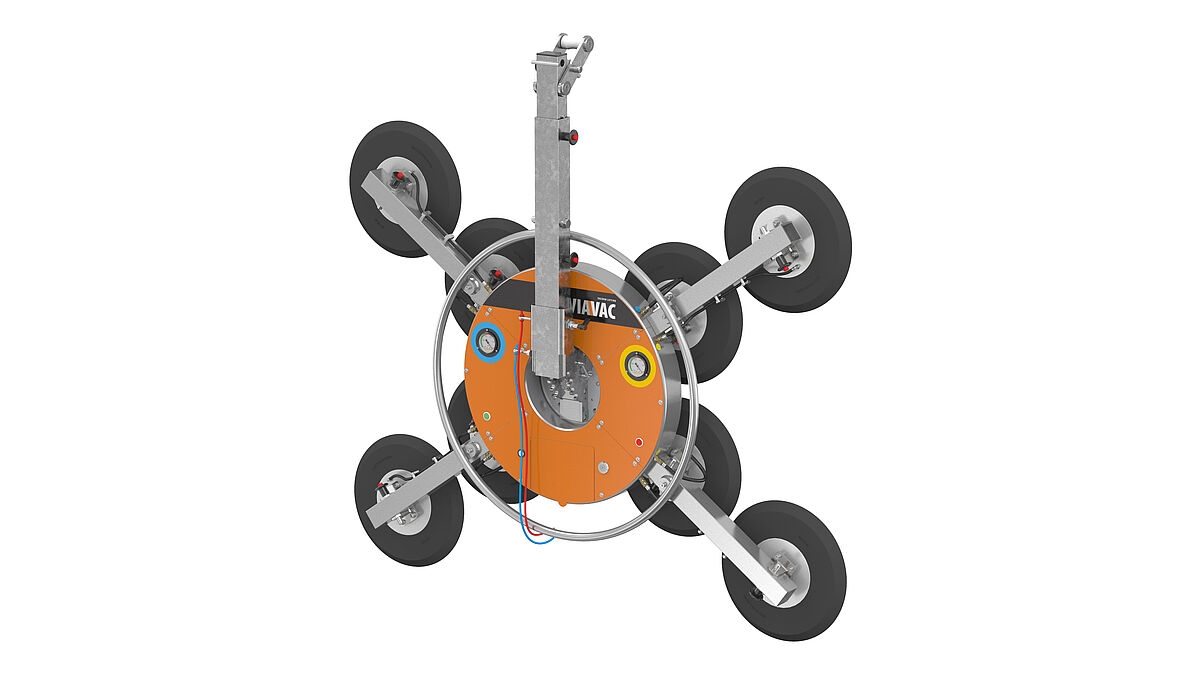

Nellos AG a pu profiter de l’expérience acquise sur des chantiers antérieurs à des altitudes similaires et fournir ainsi l’équipement nécessaire à son client Pichler Projects GmbH. Le choix s’est porté sur l’outil de levage GBX 800 du fabricant VIAVAC, doté de quatre ventouses supplémentaires afin de compenser la perte de capacité de levage. Des batteries supplémentaires ont permis d’atteindre la puissance requise. Au total, le montage des vitres a duré un peu plus de quatre mois.
Berne : transporter des panneaux en hélicoptère, est-ce possible ?
Oui, absolument. Mais est-ce judicieux ? Dans ce cas précis, oui. Les spécialistes de la société Minder & Zysset AG ont planifié et réalisé une structure métallique située au milieu d’un immense toit plat près de Berne. Il n’était pas intéressant d’installer une grue pour la courte durée de ce montage, et ce pour plusieurs raisons, notamment le manque de place au sol ou la taille gigantesque de l’éventuelle grue et les coûts qui en découleraient. La société a donc opté pour un montage par hélicoptère et est tombée sur Nellos AG en cherchant un système de levage de panneaux à ventouses approprié et fiable. Le défi de ce projet était d’organiser son déroulement entre les différentes parties prenantes avec un maximum de fluidité.

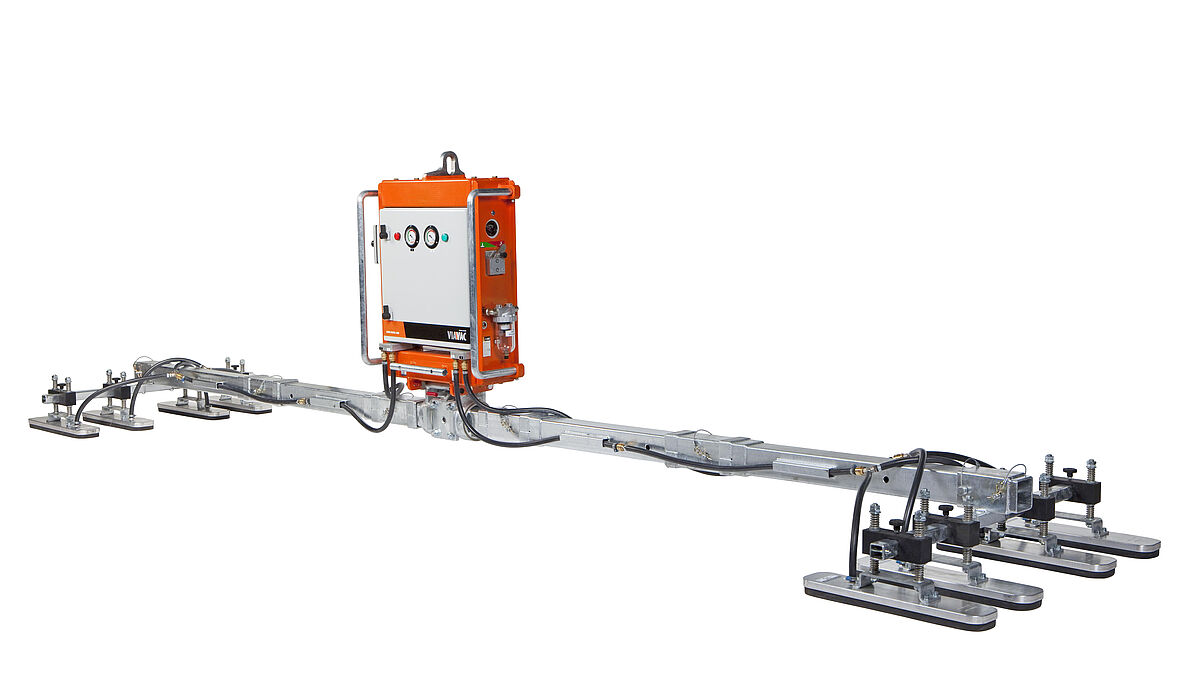

Nellos AG a choisi dans ce cadre le palonnier à ventouses CB5 de VIAVAC. Cet appareil à tout faire est capable de réaliser différents montages allant des tôles d’acier trapézoïdales aux panneaux en mousse expansée d’une longueur atteignant 28 m, en passant par les gros panneaux en laine de roche. Polyvalent et robuste, le CB5 est capable de déplacer aussi bien des panneaux de toiture que des panneaux muraux.
Vers la vidéo du montage : Ici
Tout est dans la préparation :
Les panneaux ont déjà été assemblés en paquets de même taille à l’aide du palonnier et disposés dans le bon ordre la veille. Il a ainsi été possible non seulement de raccourcir au maximum le temps de travail avec l’hélicoptère, mais aussi d’acquérir de l’expérience et de l’assurance pour manipuler le CB5.
Le montage :

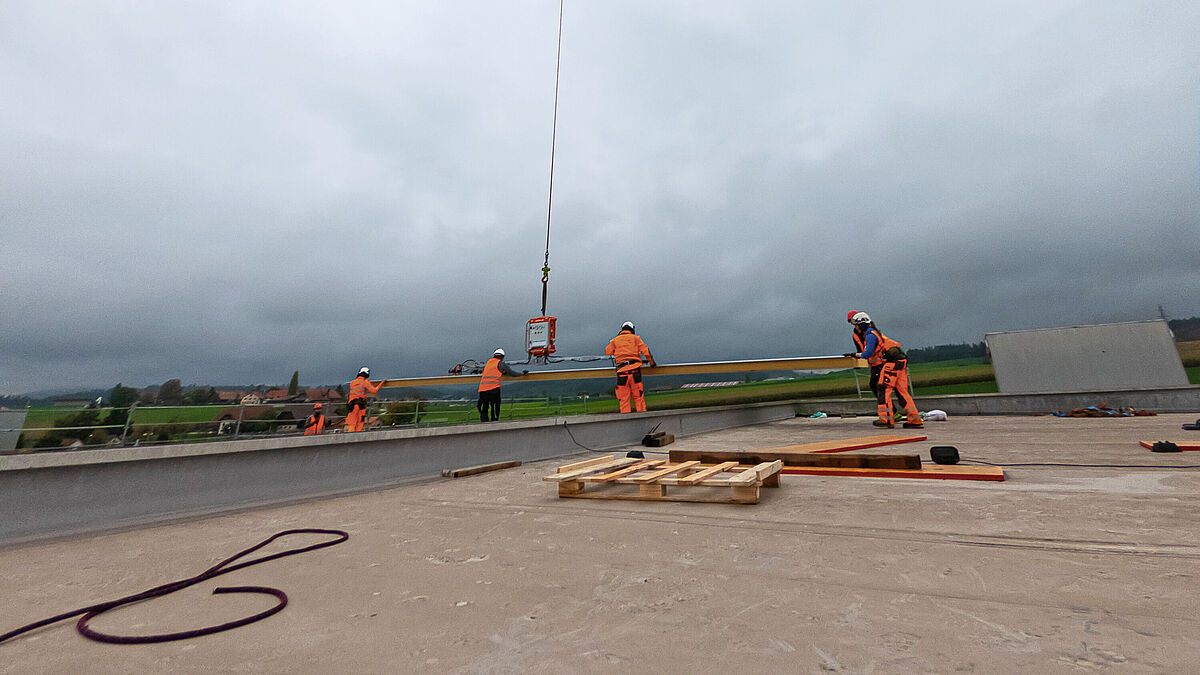

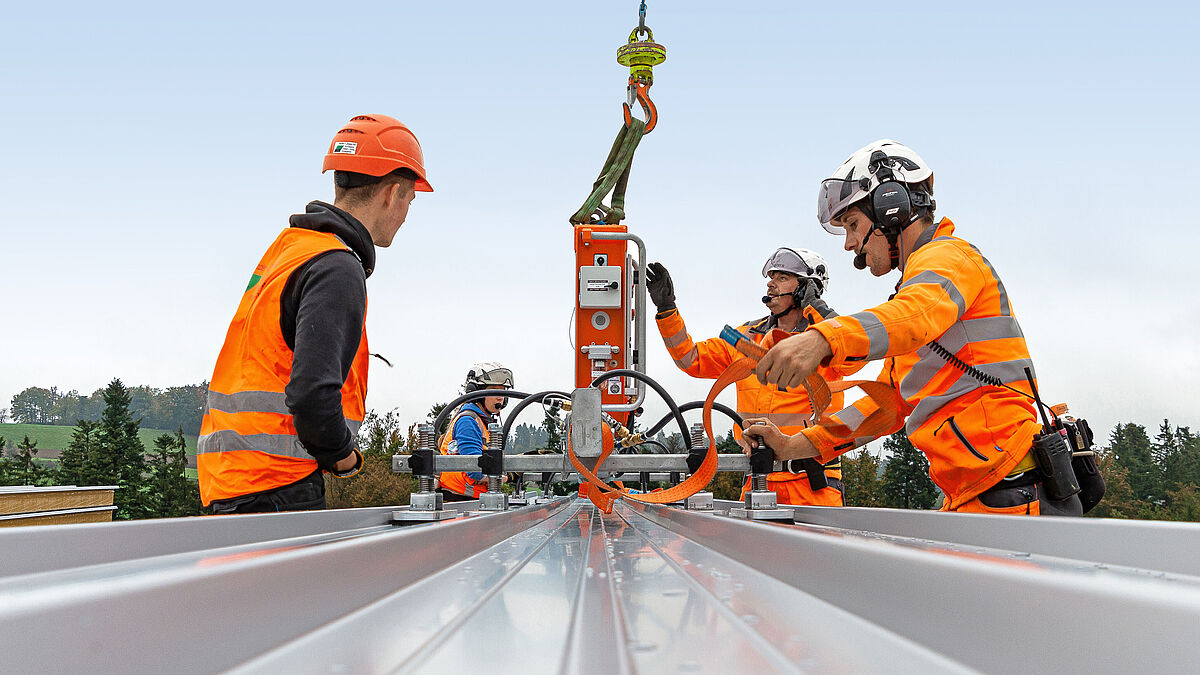

Le jour du montage était un matin d’automne typique. Le personnel de Minder & Zysset AG, l’équipage de l’hélicoptère et l’équipe technique de Nellos AG se sont retrouvés à 7 h 00 pour une concertation sur le chantier. Les processus de travail ont à nouveau été passés en revue avec précision pour ensuite aborder la suite de la procédure. Mais une matinée d’automne typique est synonyme de brouillard et celui-ci était au rendez-vous. La visibilité s’est améliorée l’après-midi et l’hélicoptère a pu s’envoler. Les panneaux ont d’abord été hissés en paquets sur le toit plat adjacent, puis soulevés et posés individuellement à l’aide du VIAVAC CB5.
En résumé :
La bonne collaboration entre les différentes entreprises et la bonne phase de préparation ont permis de clarifier de nombreuses questions en amont. Et c’est grâce aux monteurs expérimentés, aux auxiliaires de vol et au pilote, ainsi qu’au palonnier CB5 VIAVAC de Nellos AG qu’il a été possible de couvrir le toit en seulement 48 minutes et de transporter d’autres paquets. Le résultat est impressionnant : une excellente performance pour le premier montage de ce type.
Développements futurs : l’avenir de la production d’énergie

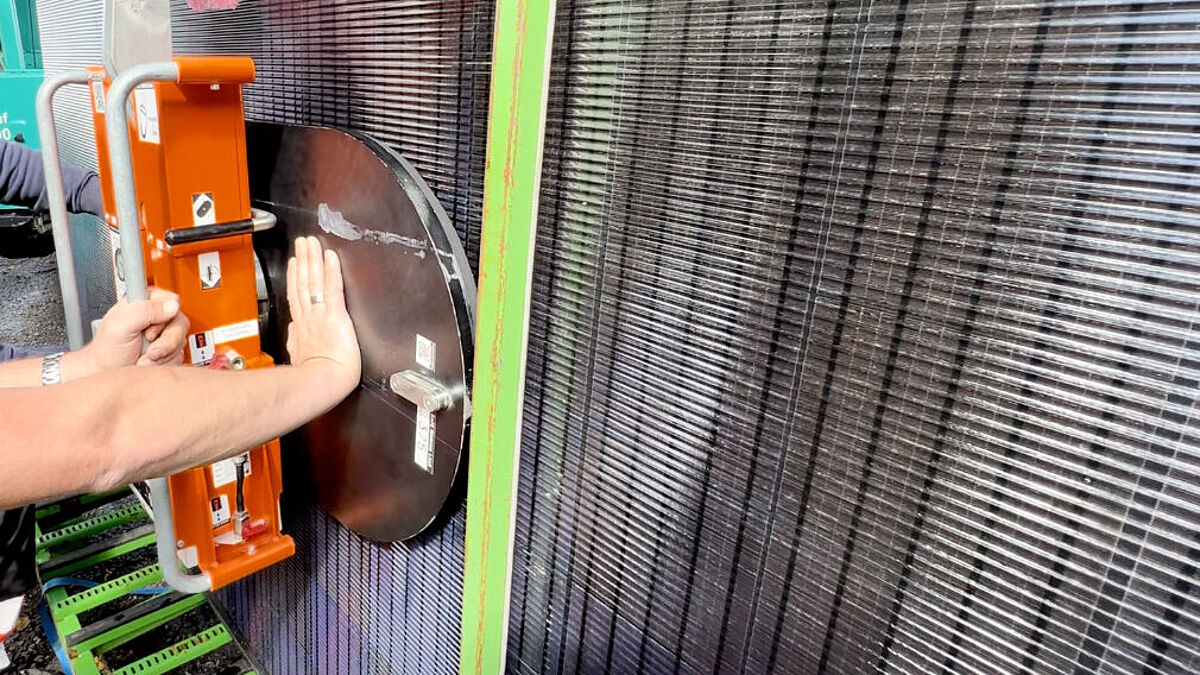

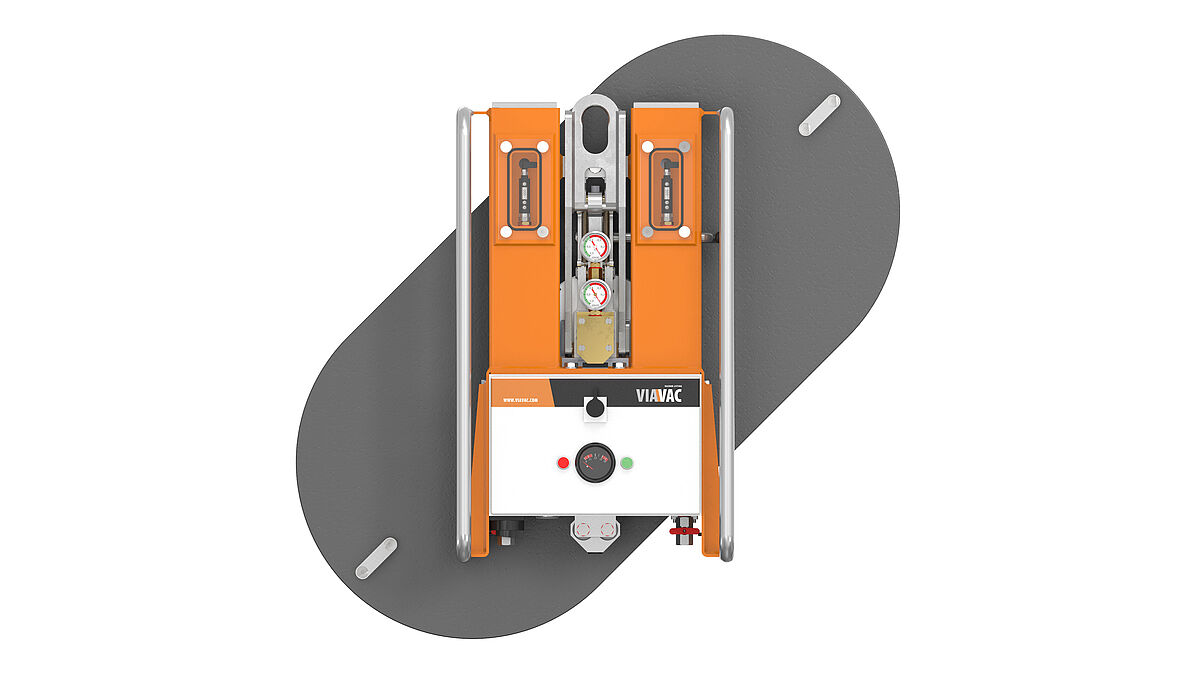

Un regard vers l’avenir suffit pour savoir que le problème de l’énergie nous préoccupera encore longtemps. Les premiers tests de levage d’un verre de façade avec panneau solaire intégré ont eu lieu en octobre. Il a fallu beaucoup bricoler et réaliser divers essais, car le verre présente une structure ondulée. L’équipe technique de Nellos AG a enchaîné les découpes de joints en caoutchouc et testé différents palonniers à ventouses jusqu’à ce qu’elle trouve le bon système début octobre. Une grande satisfaction et un résultat fantastique. « Nous sommes très heureux d’avoir pu trouver une solution pour ce verre très complexe en termes de technique du vide », déclare Roland Burch, directeur de Nellos AG, sachant que son développement a nécessité quelques jours. « L’année prochaine, notre client posera une façade complète avec notre GB2-375 et les joints spéciaux que nous fabriquons. Nous nous en réjouissons énormément. »
Nellos AG
4805 Brittnau
T. 062 752 99 90
www.nellos.ch ■
