Éléments de construction transparents

Fenêtres rondes et effets drapés

Texte : Saint-Gobain / Photos : Caruso St John Architects et Surber-Metallbau AG

Il est plutôt rare que les fans de sports d’hiver attendent fiévreusement l’été. Pourtant, les supporters du club de hockey sur glace ZSC Lions sont impatients d’être au 17 août 2022, date à laquelle leur club devrait pouvoir jouer pour la première fois dans sa nouvelle enceinte à Zurich-Altstetten.

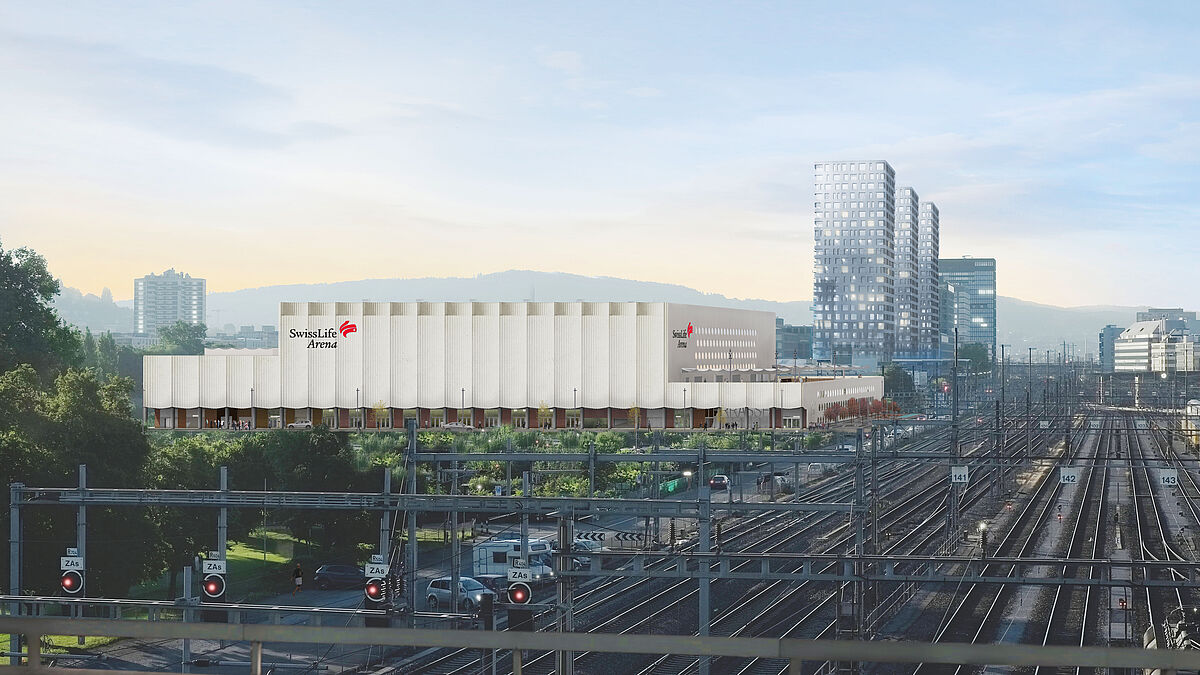

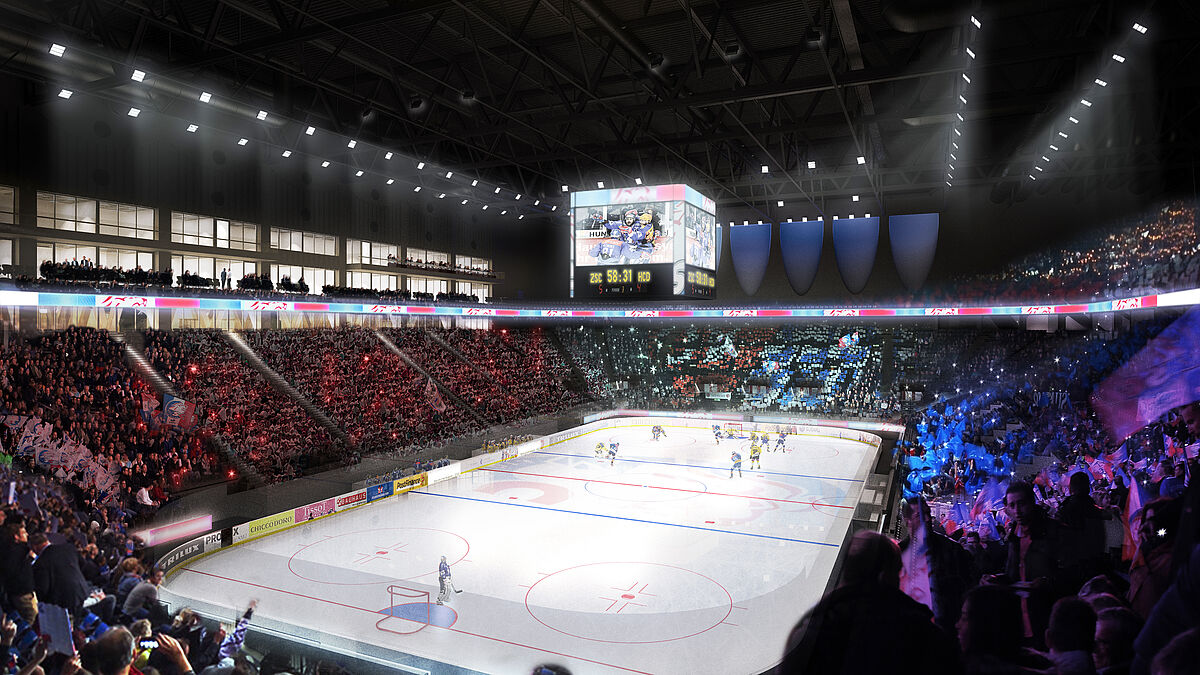

Prévue pour 12 000 spectateurs, l’enceinte sportive et événementielle polyvalente imaginée par Caruso St John Architects est actuellement encore un vaste chantier. Le bureau d’architecture de Londres et Zurich a conçu un édifice monumental capable de s’affirmer avec force dans l’espace urbain peu structuré situé entre la voie ferrée et l’autoroute. Parallèlement, des ondulations et des plis sur les façades en béton confèrent une certaine légèreté qui rompt l’aspect massif du bâtiment.

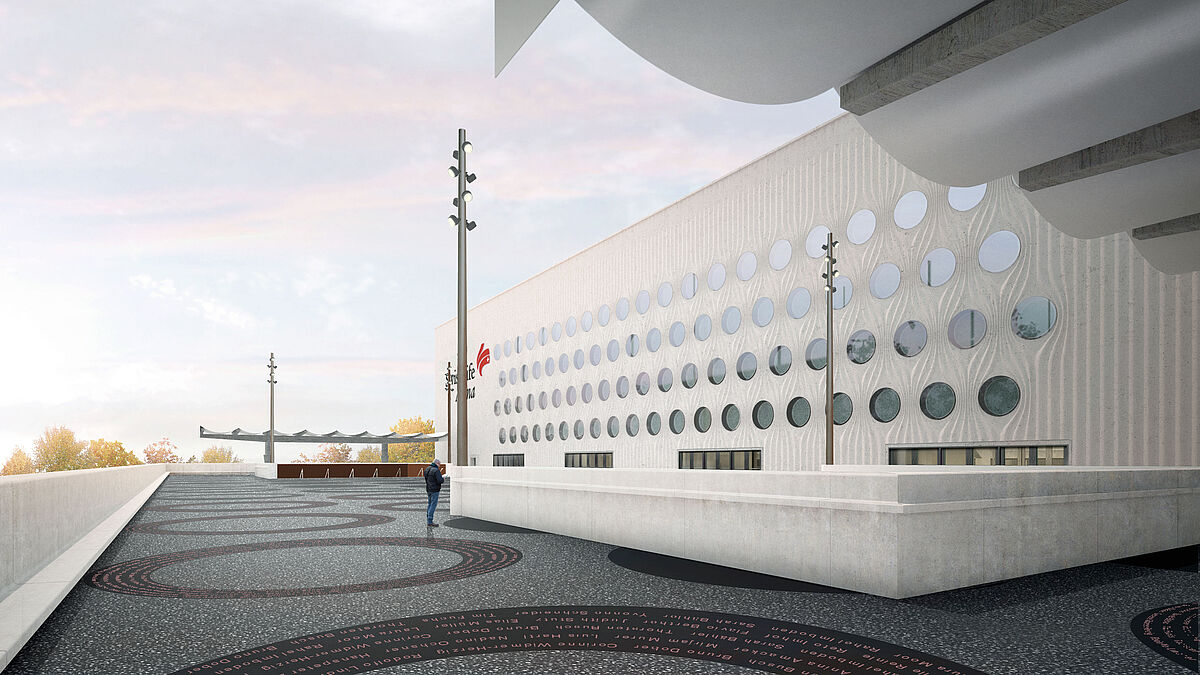

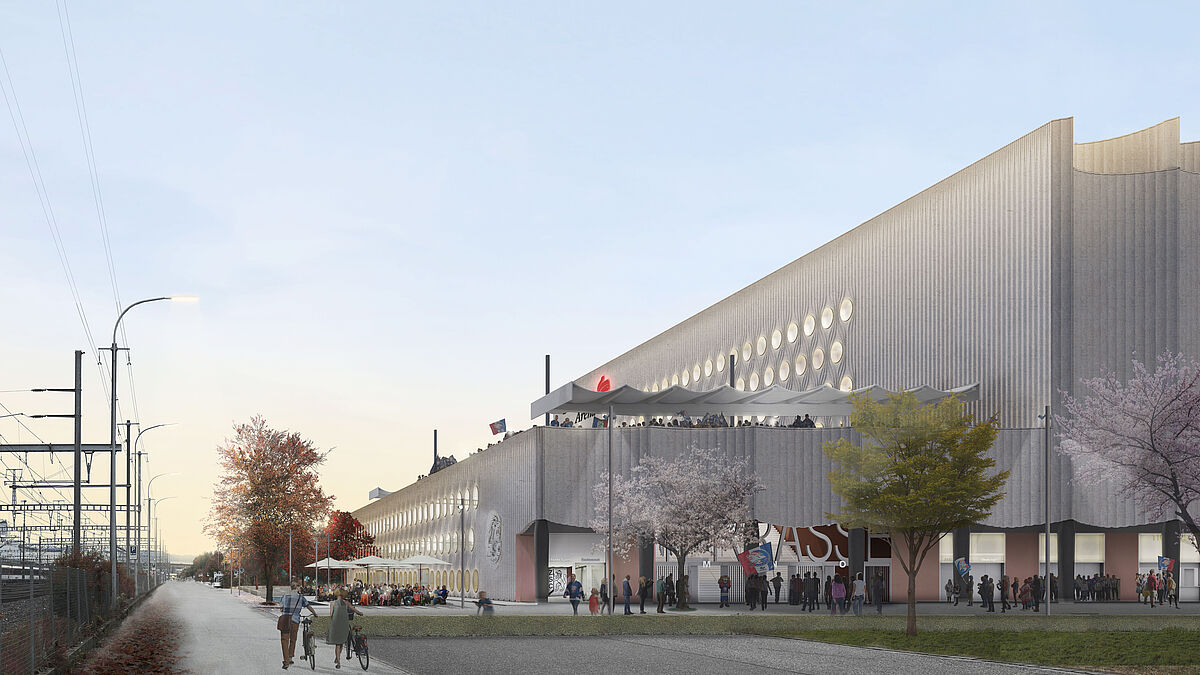

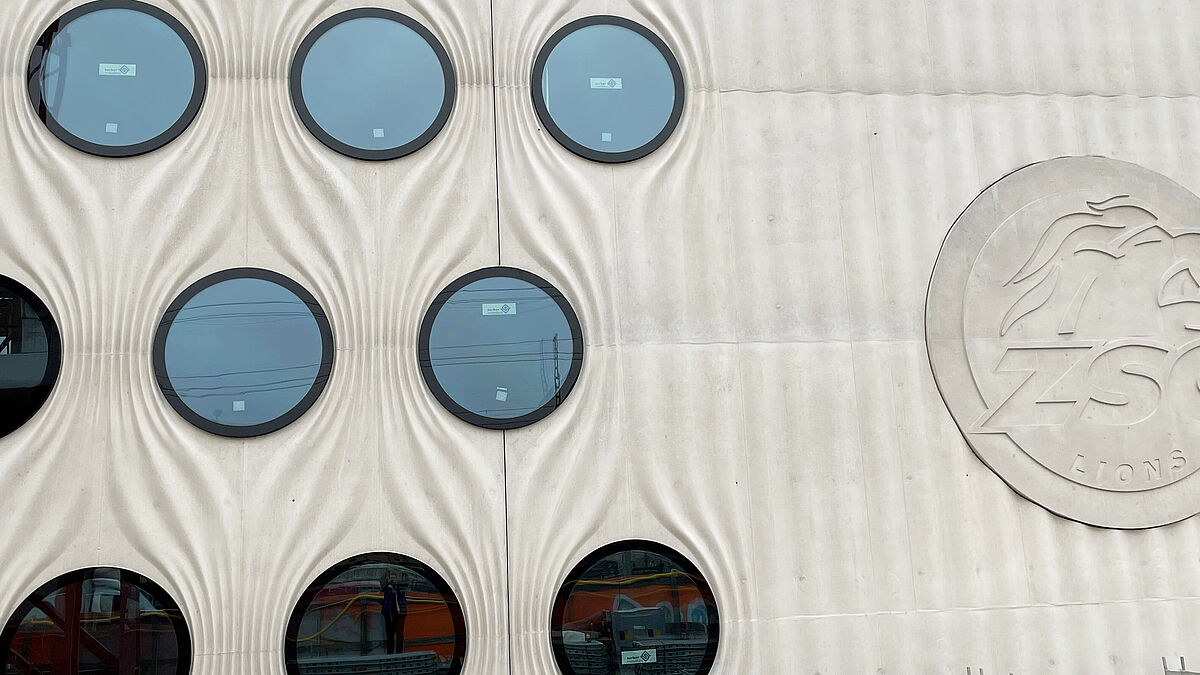

Tandis que les façades est et ouest sans fenêtres affichent des vagues concaves régulières, les côtés nord et sud présentent un profil filigrané en béton coulé sur place qui leur confère un drapé qui, tel un rideau replié, s’entrouvre autour des imposantes fenêtres circulaires.

Structure de verre optimisée à chaque point cardinal

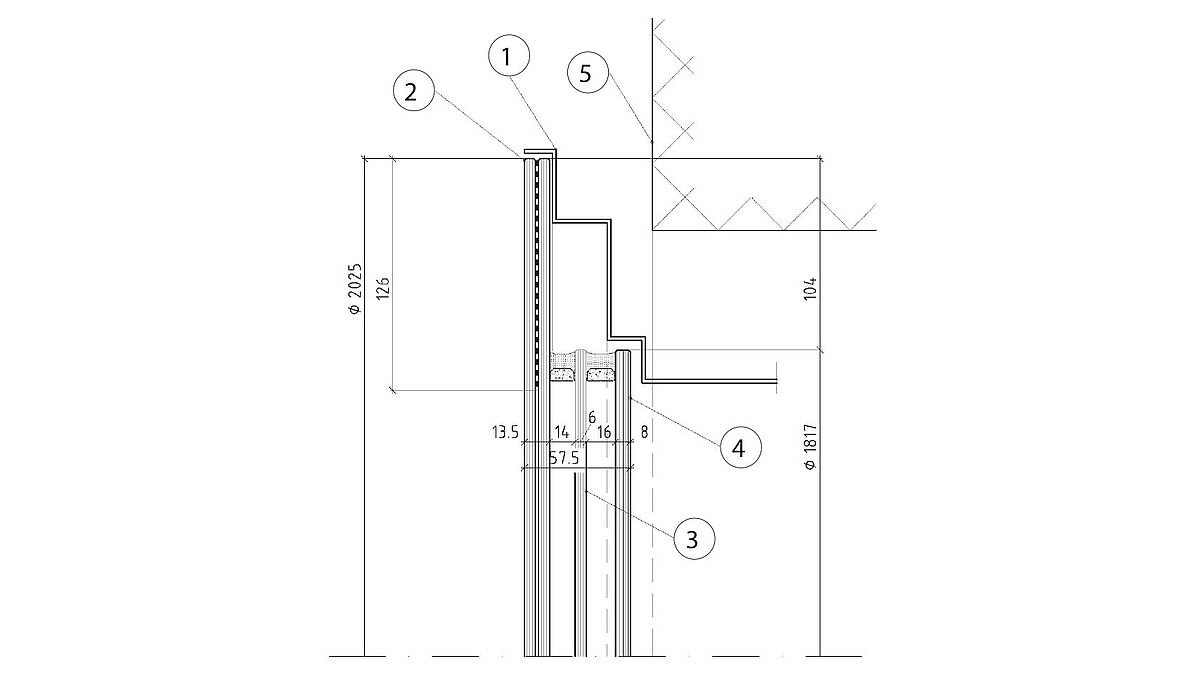

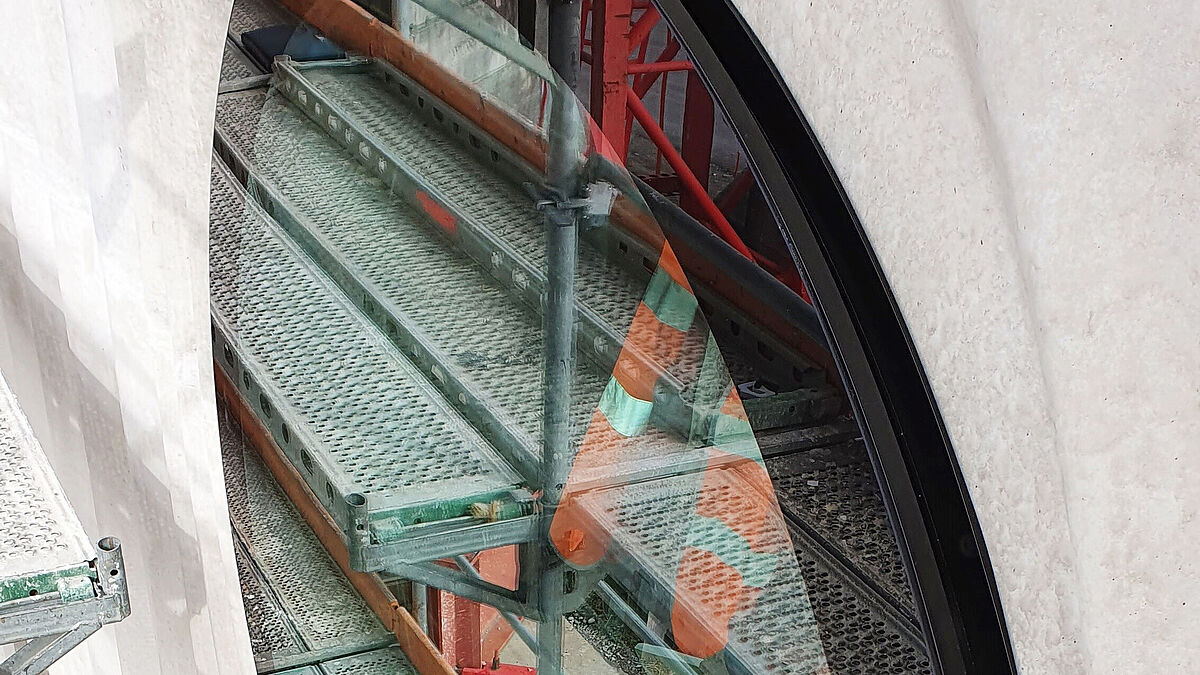

Les 315 ouvertures rondes sont toutes de même taille et présentent globalement la même structure : il s’agit d’un triple vitrage isolant avec un verre feuilleté de sécurité (VFS composé de 2 VPP) de 2025 mm de diamètre ainsi que de deux verres de sécurité trempés (VST). Les deux vitres situées en position centrale et intérieure ont un diamètre de seulement 1817 mm. Cela décale la structure pour positionner très élégamment la fenêtre côté extérieur et lui permettre d’affleurer les vagues en béton de la façade. Le pourtour de la vitre extérieure en saillie est sérigraphié en noir profond, ce qui masque le vitrage composite.

Le vitrage satisfait aux exigences élevées en termes de physique du bâtiment grâce à des qualités de verre de Saint-Gobain Glass harmonisées précisément. Le Planidur utilisé pour l’extérieur du VFS est un verre normé, partiellement précontraint thermiquement et particulièrement résistant aux contraintes mécaniques et thermiques, au comportement à la rupture semblable à celui d’un verre float.
Le Planiclear situé sur les positions intérieures est un verre float particulièrement perméable à la lumière à la neutralité de teinte prononcée. Associée à deux revêtements de protection thermique, la structure atteint une valeur Ug de 0,628 W/m²K sur la façade nord ainsi qu’une transmission lumineuse élevée de 70,2 %.
Sur la façade sud, la structure a été modifiée sous l’aspect de la protection thermique et le verre de protection solaire hautement sélectif Cool-Lite xtreme 60/28 y a été intégré. Les fenêtres côté sud atteignent également une protection thermique remarquable, mais elles se distinguent surtout par une faible perméabilité énergétique globale de 0,2423, ce qui évite la surchauffe des espaces intérieurs, même en cas de rayonnement solaire important.




« Le montage a été imaginé par l’entreprise Surber-Metallbau AG de Dietikon, qui a d’abord collé les verres isolants en atelier avec un profilé adaptateur en aluminium pour créer un élément de type Structural Glazing. »



Caleoglas : traitement du verre par un seul prestataire

« Pour produire les vitrages isolants ronds et composés entièrement de verre précontraint ou partiellement précontraint pour protéger contre les chutes, nous avons recherché un partenaire à la fois expérimenté en précontrainte et à même de réaliser toute la chaîne de processus au même endroit », explique Martin Horvath de Verroplan, responsable de la planification spécialisée des fenêtres rondes. Son choix s’est porté sur l’entreprise Caleoglas de Potsdam, qui a pris en charge tous les travaux, de la découpe du verre brut revêtu jusqu’à la précontrainte, le laminage et le collage, en passant par le traitement des arêtes et la sérigraphie.

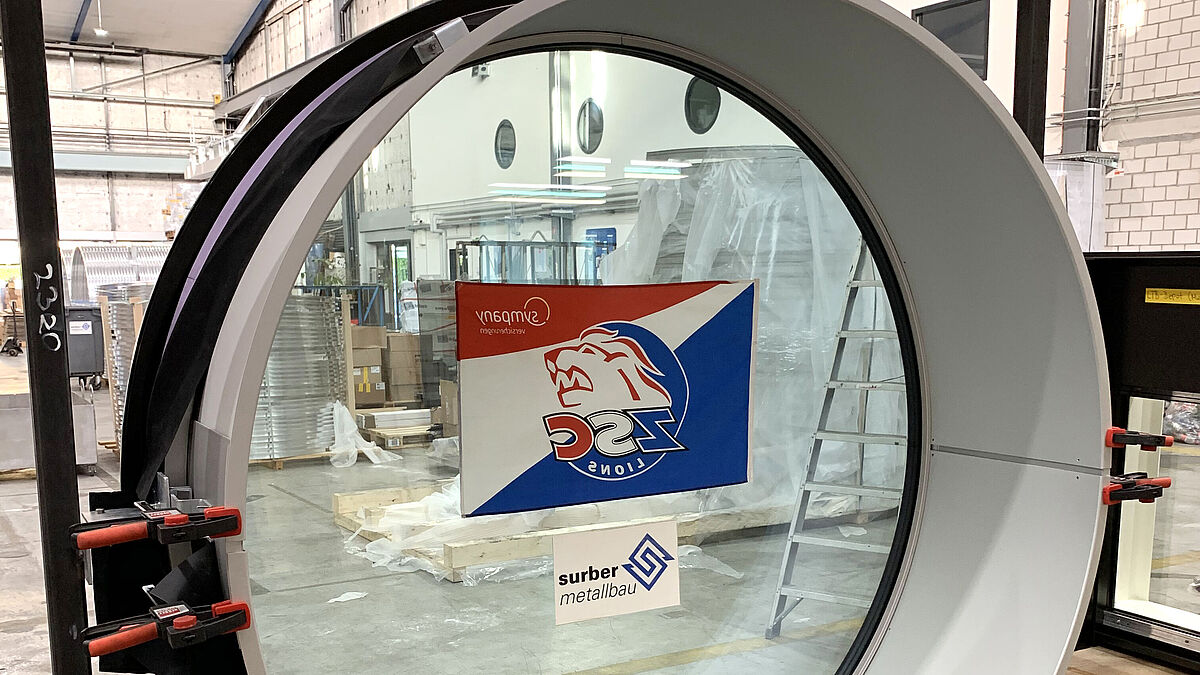

Le montage a été imaginé par l’entreprise Surber-Metallbau AG de Dietikon, qui a d’abord collé les verres isolants en atelier avec un profilé adaptateur en aluminium pour créer un élément de type Structural Glazing. Sur le chantier, les fenêtres rondes ainsi préparées sont insérées par l’extérieur et vissées au béton de la façade à l’aide d’un autre adaptateur de montage. Cette étape se déroule en continu et suit la progression de la construction de la façade en béton. Son achèvement est prévu à l’automne 2021. Une année supplémentaire sera ensuite nécessaire pour les aménagements intérieurs. Plus rien ne s’opposera alors au premier bully tant attendu des ZSC Lions en août 2022.   ■
