Façade de forme libre VISS3 avec nœuds en acier 3D
Recherche Jansen VISS 3
Jansen est depuis toujours synonyme de façade esthétique et de solutions spécifiques à l’ouvrage dans un design haut de gamme. L’impression 3D en acier permet d’élargir les possibilités de création, en proposant notamment la façade VISS en trois dimensions. VISS3 crée des raccords en combinant les systèmes VISS éprouvés avec des nœuds en acier 3D, créant ainsi des façades de forme libre fascinantes, sans structure porteuse.
Connexion
Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.
Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.
Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.
Recherche Jansen VISS 3
Façade de forme libre VISS3 avec nœuds en acier 3D
Jansen est depuis toujours synonyme de façade esthétique et de solutions spécifiques à l’ouvrage dans un design haut de gamme. L’impression 3D en acier permet d’élargir les possibilités de création, en proposant notamment la façade VISS en trois dimensions. VISS3 crée des raccords en combinant les systèmes VISS éprouvés avec des nœuds en acier 3D, créant ainsi des façades de forme libre fascinantes, sans structure porteuse.

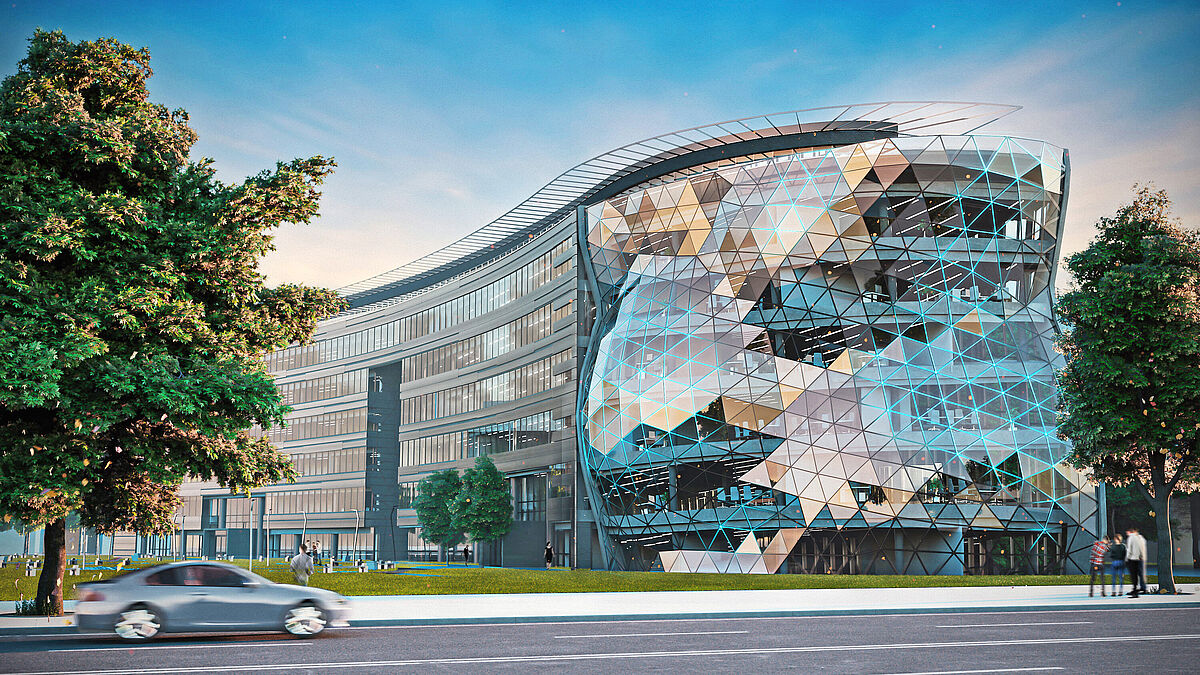

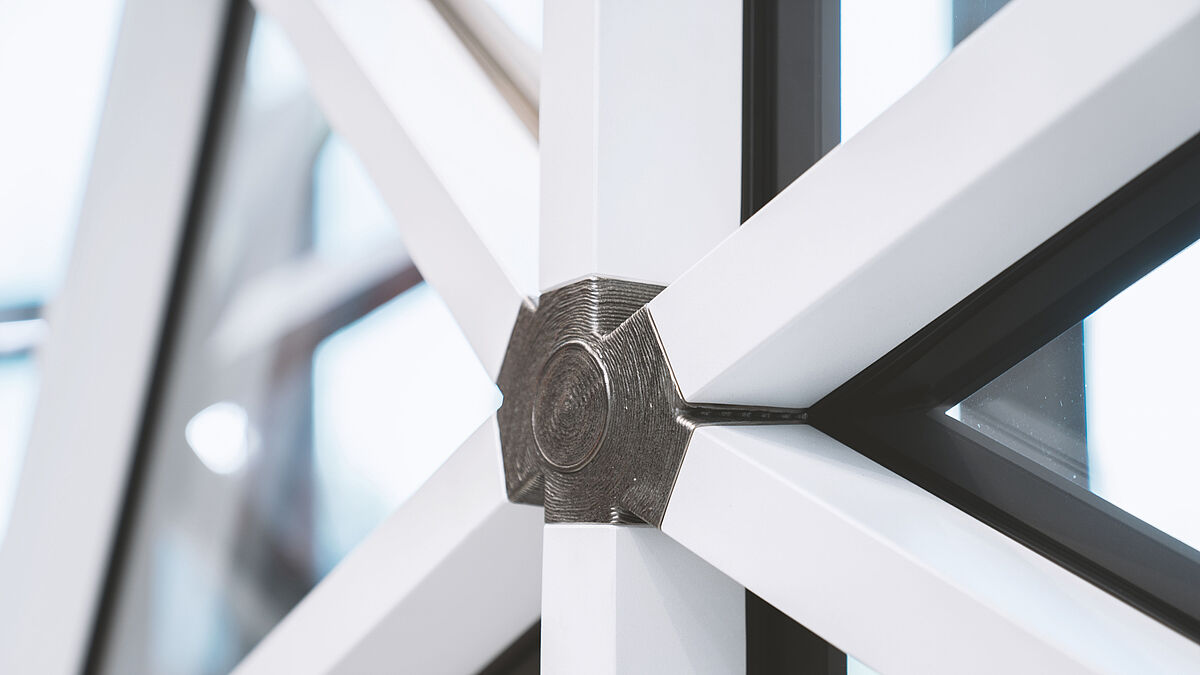

Dans le cadre d’un partenariat de recherche avec TU Delft (NL), le bureau d’études Knippershelbig GmbH, Stuttgart (D), et MG Metalltechnik GmbH, Matrei (A), Jansen a étudié l’application des technologies d’impression 3D pour la fabrication de nœuds en acier. Cette nouvelle technologie offre aux architectes une liberté de conception inédite pour les façades à systèmes en acier: les nœuds en acier 3D associés à des profils VISS constituent une base pour la construction de formes concaves et convexes. Les nœuds peuvent être formés individuellement avec plusieurs bras et différents angles, ce qui permet d’obtenir des angles aigus et obtus dans un même nœud. La façade VISS3 est autoportante, la transmission des charges s’effectue directement via les profilés et les nœuds de jonction, sans qu’une structure porteuse soit nécessaire. Ainsi, Jansen VISS3 permet la construction de façades de forme libre complexes et de verrières de toutes les géométries.
Une transparence maximale dans l’enveloppe du bâtiment
Avec les nœuds en acier 3D associés aux profilés système VISS fins, Jansen VISS3 offre les conditions idéales pour l’installation de vitrages de grande superficie. Il est possible d’utiliser des profilés de 50 et 60 mm de large avec différentes profondeurs de profilés. Des éléments de vitrage de grande taille associés à des profils de cadre discrets optimisent la pénétration de la lumière naturelle et contribuent ainsi à réduire les coûts énergétiques. En outre, les façades en trois dimensions résistent à des charges de vent plus élevées que les surfaces planes – tout simplement parce que la charge de vent est répartie et rejetée sur de nombreuses petites surfaces. Il en résulte des enveloppes de bâtiment uniques qui assurent une transparence maximale avec une grande légèreté.
Façades de forme libre, le design en détail
Lors de l’étude sur la façade de forme libre Jansen VISS3, une attention particulière a été accordée au niveau d’étanchéité: les nœuds d’étanchéité en applique sont imprimés en fonction du nœud de jonction, de sorte que le drainage s’effectue sur un seul niveau d’étanchéité. Parallèlement, le raccord masqué assure une vue uniforme. Les nœuds de forme libre en acier ou en inox sont fabriqués spécifiquement pour VISS³; la construction de base est basée sur des articles standard de la façade système VISS. Il en résulte un montage simple et rapide, d’autant plus que le raccord entre le nœud et le profilé se fait sans outil spécial et est donc facile à réaliser. La haute résistance à la corrosion de l’acier inox et de l’acier revêtu garantit des façades de forme libre et des verrières durables et robustes qui remplissent leur fonction de manière fiable pendant des décennies. Enfin, l’acier est un matériau 100 % recyclable qui répond depuis toujours aux critères d’une durabilité accrue dans le secteur de la construction.
Procédé d’impression 3D

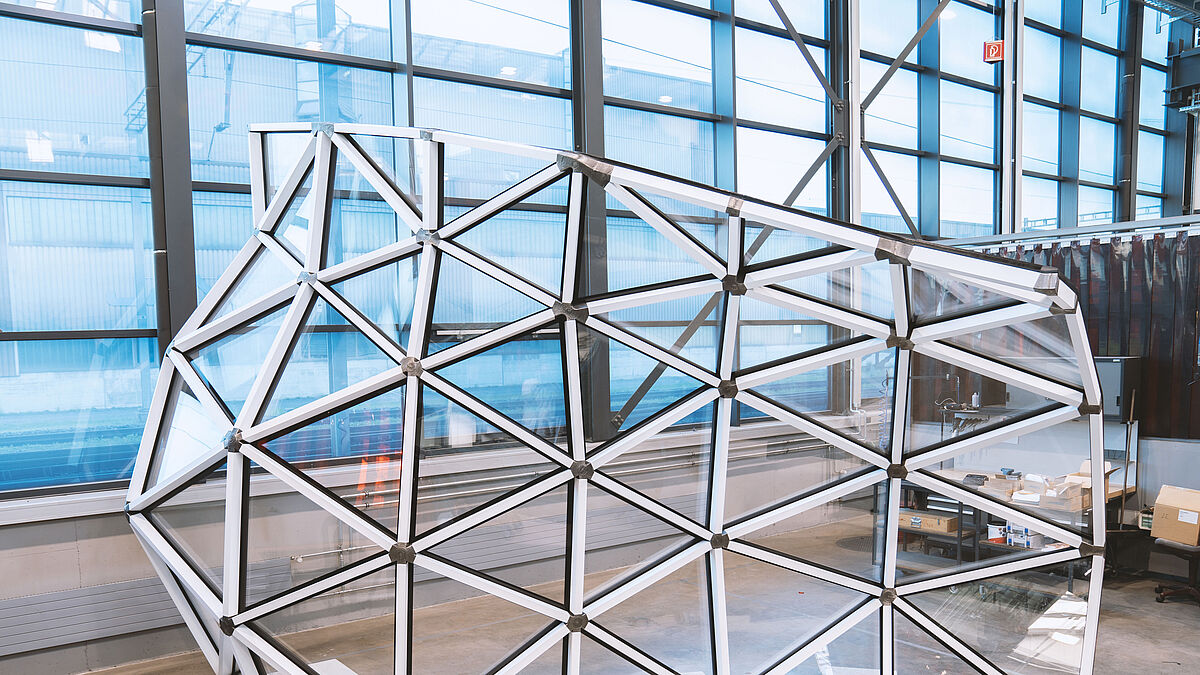

Information sur la photo A

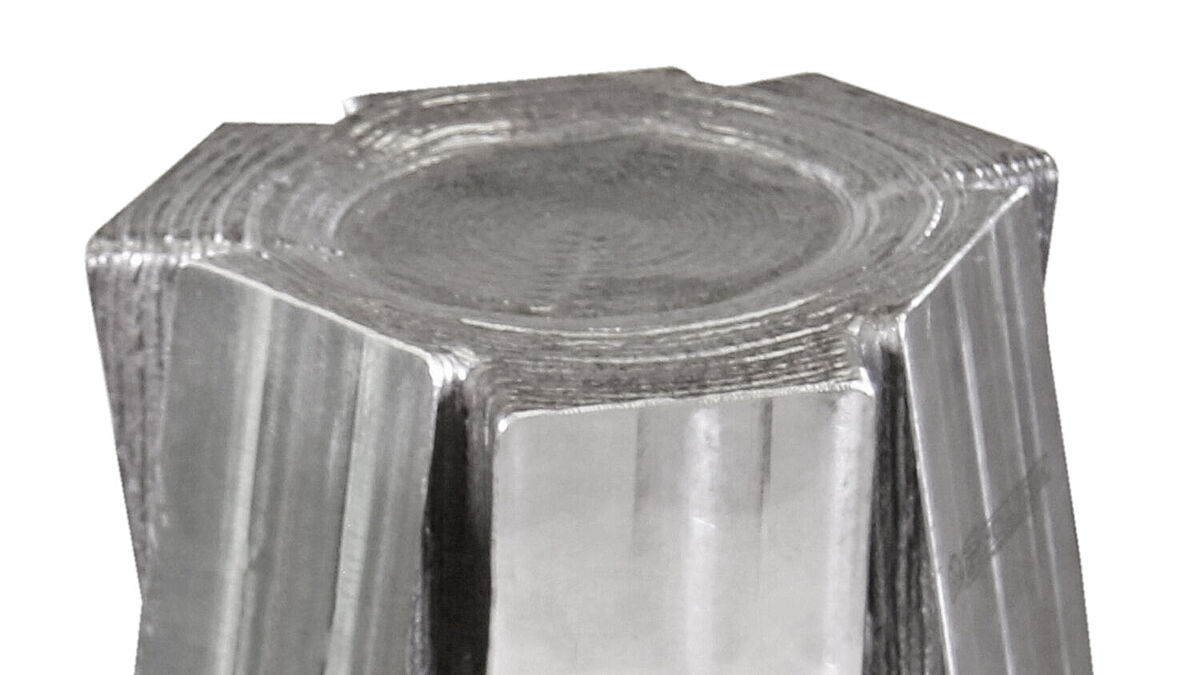

DED est l’abréviation de Direct Energy Deposition. Le DED désigne les technologies d’impression 3D du métal au cours desquelles les composants sont fabriqués en faisant fondre le matériau de base. Ce matériau de base est en général de la poudre ou du fil métallique qui est amené par une buse, puis fondu sous l’effet d’une source de chaleur concentrée (généralement un laser ou un faisceau d’électrons).

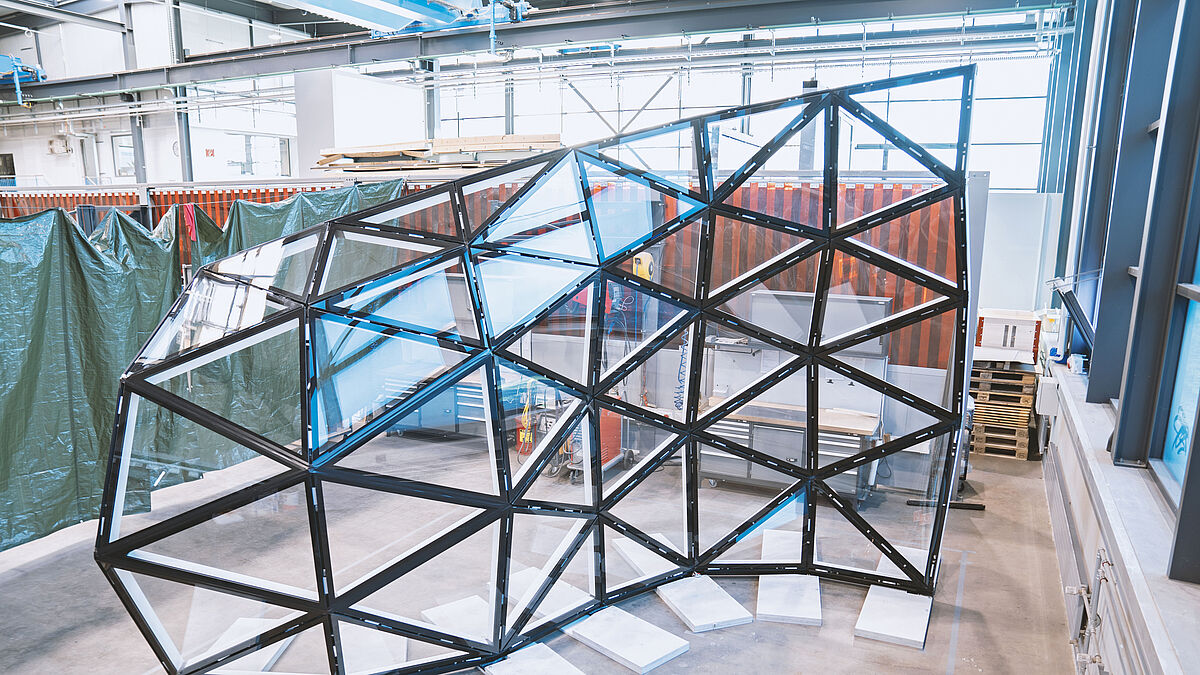

Information sur la photo B

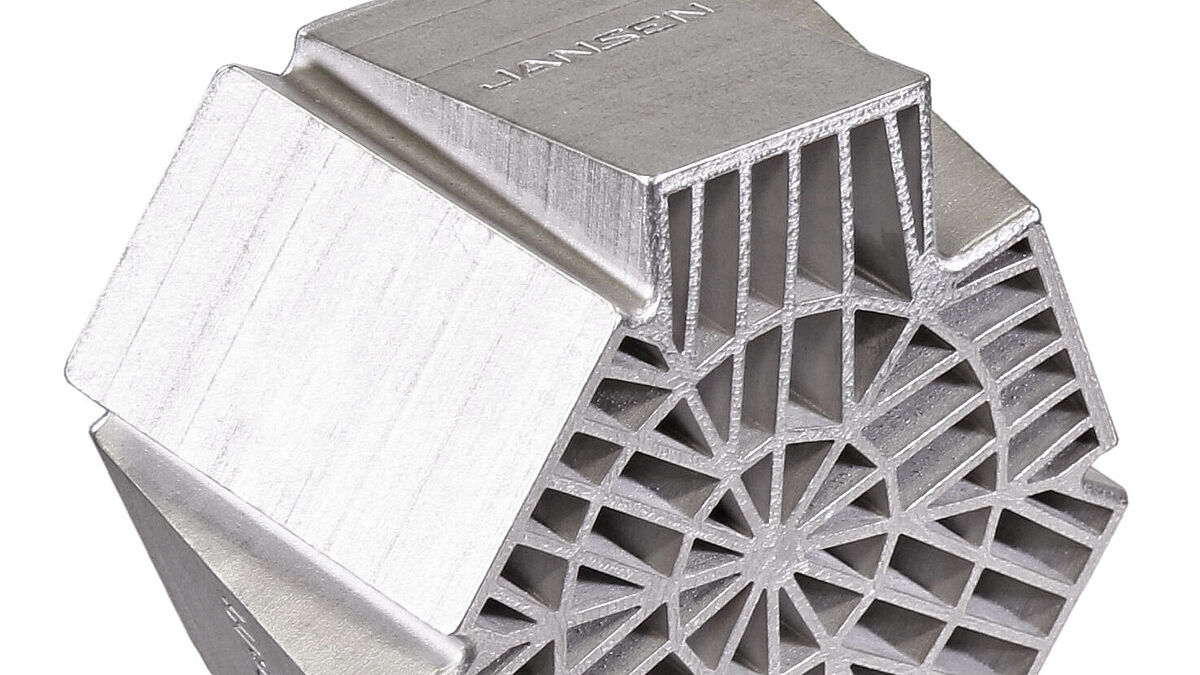

FSL est l’abréviation de « fusion sélective laser ». La FSL est un procédé d’impression 3D du métal à base d’un lit de poudre qui consiste à appliquer le matériau de base, en général de la poudre métallique, en très fines couches et à la faire fondre précisément par un faisceau laser selon des spécifications géométriques pour réaliser des structures fixes. Ce processus est répété couche par couche jusqu’à ce que le composant soit complètement créé. ■
