Fabrication de tôles perforées sur mesure pour façades aux formes libres
Des habillages transparents
Le nouveau bâtiment Edeka d’Albstadt, dans le Bade-Wurtemberg, a reçu une façade 3D partiellement transparente en tôles perforées. Pour la réalisation des profilés à lamelles triangulaires, les participants ont imaginé quelque chose de spécial.
Connexion
Merci de l’intérêt que vous portez à nos contenus. Les abonnés de la revue spécialisée metall trouveront le Login pour l’accès intégral dans les informations légales de la version imprimée actuelle. Le mot de passe change tous les mois.
Inscrivez-vous maintenant pour lire cet article. Inscrivez-vous pour lire les différents articles et payez très facilement par carte de crédit. (CHF 5.- par article)
En tant qu’utilisateur enregistré, vous pouvez accéder à tout moment à l’article acheté.
Si - en tant que professionnel dans les domaines de la construction métallique, en acier et de façades - vous n’êtes pas encore abonné à la revue spécialisée metall, ne perdez plus une seconde et souscrivez dès à présent votre abonnement ici.
Des habillages transparents
Fabrication de tôles perforées sur mesure pour façades aux formes libres
Le nouveau bâtiment Edeka d’Albstadt, dans le Bade-Wurtemberg, a reçu une façade 3D partiellement transparente en tôles perforées. Pour la réalisation des profilés à lamelles triangulaires, les participants ont imaginé quelque chose de spécial.
Schaefer-Werke-GmbH a fourni 1250 m2 de tôles perforées en aluminium avec revêtement par poudre biface en fer micacé mat. La construction en formes libres a nécessité des segments sur mesure de 23 largeurs et 179 longueurs différentes.
« Pour le projet EDEKA du quartier de Tailfingen, une planification 3D s’est révélée plus judicieuse que la 2D, standard dans la réalisation de façades. Le gros œuvre de l’immeuble est très anguleux. La façade en tôle perforée à lamelles permet une ligne douce et courbée qui dynamise l’aspect extérieur du bâtiment », explique Anna-Lena Haardt, cheffe de projet chez Lacker à Waldachtal.
C’est pourquoi Lacker a conçu une ossature qui permet le passage d’une forme polygonale à une ligne courbée, aux formes libres. En raison des exigences statiques, le choix a porté sur une construction en acier qui surmonte et dépasse du gros œuvre, avec jusqu’à trois mètres de porte-à-faux.

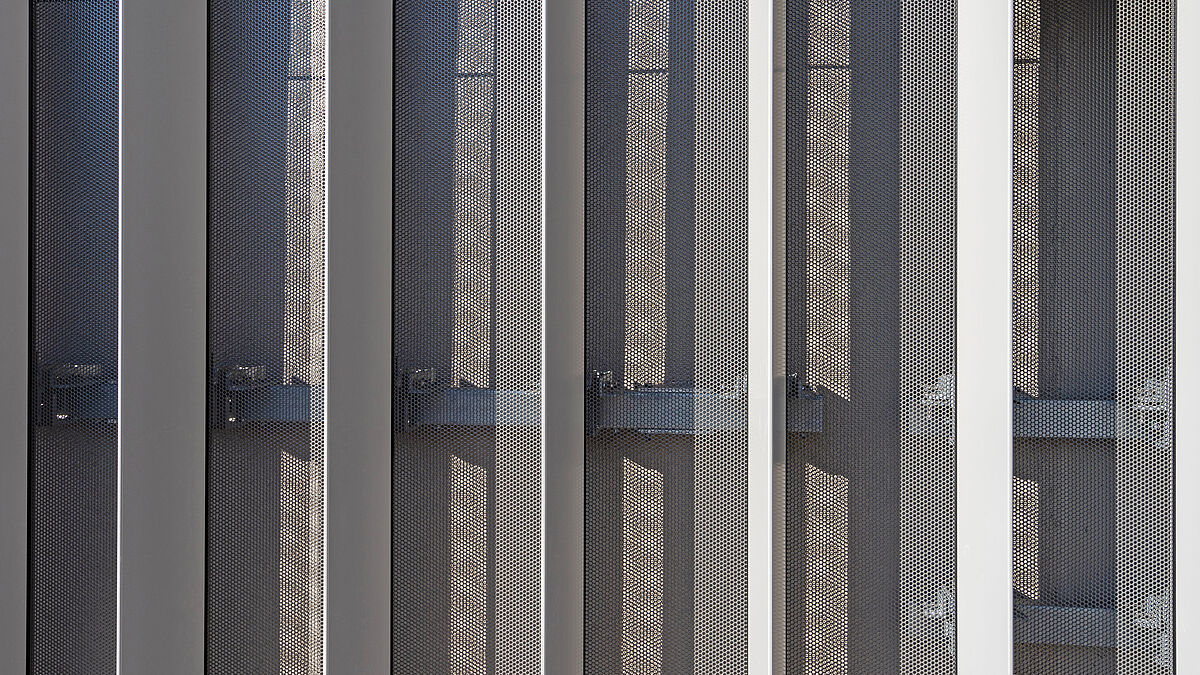

Segments de tôle perforée montés sur profilés

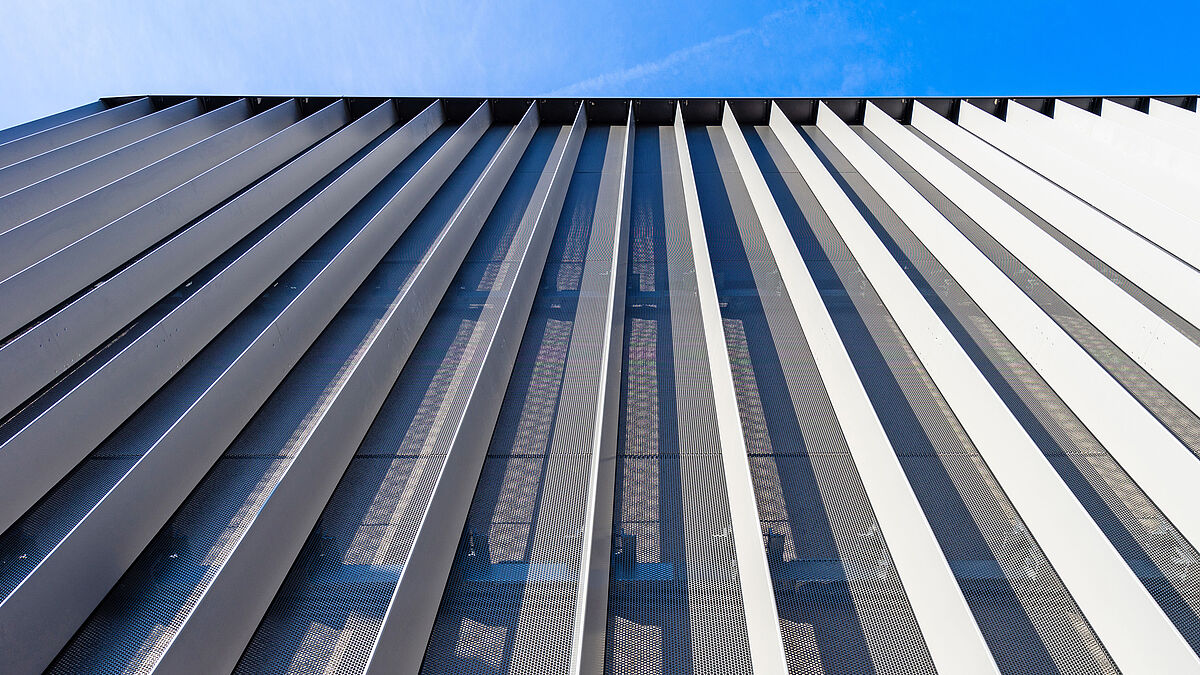

La forme triangulaire des profilés à lamelles utilisés est définie par l’architecture. À l’origine, des tôles pliées remplaçaient cependant les profilés. L’avantage des profilés à lamelles réalisés spécifiquement pour ce projet est la rainure de réception des tôles perforées, qui a minimisé le travail de montage. Les segments de tôle perforée sont insérés dans les profilés par le haut sur une hauteur pouvant atteindre 14,5 m. « Nous avons déjà collaboré à plusieurs reprises avec Schäfer Lochbleche et connaissons la variété des étampures possibles. On a finalement utilisé des tôles perforées en aluminium de 2 mm d’épaisseur avec étampure ronde déportée », explique Anna-Lena Hardt.
« Dans le cadre de ce projet, nous avons livré de grandes quantités de segments de tôle perforée de tailles diverses, prêts à l’installation avec angles à encoches, côtés pliés et revêtement par poudre en DB 703. La spécification RV 8,0 – 10,0 donne une section libre de 58 %, qui confère à la façade sa transparence partielle », ajoute Thomas Schmidt, responsable de secteur chez Schäfer Lochbleche. ■
Panneau de chantier
Projet :
EDEKA, Tailfingen (D)
Tôles perforées :
Schaefer Lochbleche GmbH, Neunkirchen (D)
Construction de façades :
Lacker GmbH, Waldachtal (D)
