Montage de fenêtres

Éviter les ponts thermiques

Texte : Markus Hoeft/Photos : Hanno Werk et Würth

Les nouvelles constructions comme les bâtiments existants entièrement rénovés sont généralement parfaitement protégés contre les déperditions de chaleur. Les murs extérieurs massifs se composent d’une maçonnerie à haute isolation thermique comme du béton cellulaire et des tuiles poreuses ou d’une isolation thermique extérieure complète et sans faille. L’isolation thermique des façades poteaux-traverses, fenêtres, portes ou autres éléments de construction est tout aussi efficace. L’économie d’énergie que ces constructions modernes permettent de réaliser par rapport aux bâtiments anciens est impressionnante ; les maisons passives permettent même des constructions sans chauffage.
Au vu de ces progrès, on pourrait penser que de petits défauts dans l’isolation thermique, par exemple des ponts thermiques avec faible dilatation au niveau du raccord de fenêtre, ne peuvent pas avoir de conséquences graves. La majeure partie du reste du bâtiment est parfaitement protégée, de sorte que le bilan énergétique de l’ensemble du corps du bâtiment ne se dégrade que très peu, voire de manière quasi-imperceptible. Mais ce n’est pas le cas !

Penser à la protection contre l’humidité

L’isolation thermique ne se limite pas au chauffage, mais aussi à la protection contre l’humidité. Il s’agit moins d’infiltration d’eau de l’extérieur que de l’humidité inévitablement rejetée par les occupants dans l’air ambiant par leur respiration et leur transpiration, ainsi que par des activités comme la cuisine ou la lessive. En vapeur d’eau dans l’air ambiant, cette humidité est généralement inoffensive dans les pièces normalement chauffées, mais la vapeur peut se déposer sous forme d’eau aux endroits les plus froids du bâtiment en condensant. L’humidité prend alors la forme de taches sombres, qui constituent un défaut optique. Plus grave est toutefois le risque à long terme de dommages structurels pour les matériaux et éléments de construction durablement imprégnés d’humidité, comme le risque de moisissures. La moisissure est un champignon qui, comme en forêt, trouve dans l’humidité des conditions de croissance idéales. Il en résulte un environnement intérieur dangereux du point de vue de l’hygiène, voire de la santé, car le champignon peut provoquer des irritations et des maladies respiratoires.

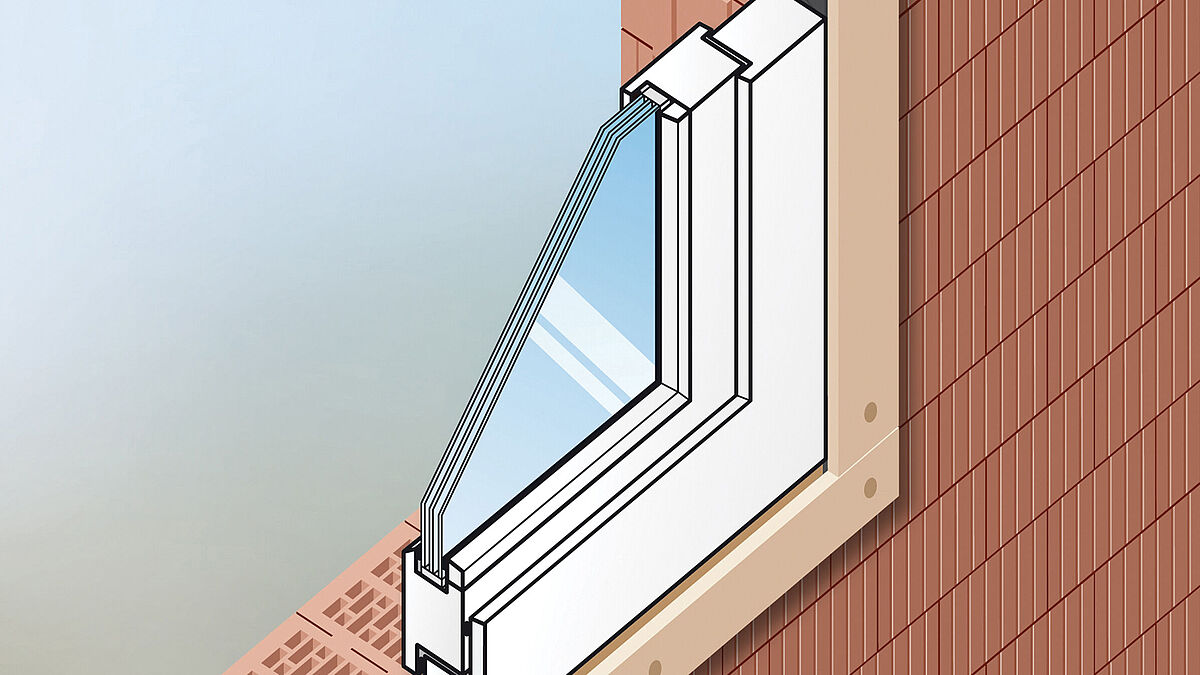

Outre leurs avantages thermiques, les systèmes de montage en applique satisfont aux exigences en matière de fixation et de statique qui découlent de la position de la fenêtre devant le mur.

Une maison bien isolée est plus à risque

Pour la protection contre l’humidité, les problèmes liés aux points faibles ponctuels augmentent avec l’isolation thermique. Une maison moderne et bien isolée est donc plus à risque qu’un bâtiment ancien, peu efficace sur le plan énergétique. Car dans les bâtiments modernes, les murs et les vitrages sont généralement chauds, de sorte que les endroits les plus froids et les plus à risque de condensation de vapeur d’eau se trouvent aux raccords des éléments de construction, notamment au niveau des joints des fenêtres. Les défauts d’exécution entraînent un risque de pont thermique avec les conséquences décrites ci-dessus. Indépendamment de la taille du défaut de protection thermique, même un pont thermique relativement petit peut paraître inesthétique et entraîner des moisissures.
Une planification insuffisante peut causer des dommages dus à l’humidité sur plusieurs portions du raccord de fenêtre. Bonne nouvelle toutefois : il existe là aussi des solutions préfabriquées qui permettent de monter les fenêtres dans les règles de l’art, sans dommages.


Solutions pour les joints de raccordement

La description selon le modèle à trois niveaux a fait ses preuves pour l’étanchéité du joint entre la fenêtre et l’ouvrage.
1. Le niveau intérieur assure l’étanchéité à l’air.
2. Le niveau intermédiaire doit garantir l’isolation thermique et acoustique.
3. Le niveau extérieur sert à la protection contre les intempéries et à l’étanchéité à la pluie battante.
Pour ce système à trois niveaux d’étanchéité, il convient par ailleurs, pour favoriser la diffusion de vapeur d’eau, que le niveau intérieur soit plus étanche que l’extérieur afin de permettre l’évacuation de l’humidité éventuellement infiltrée.

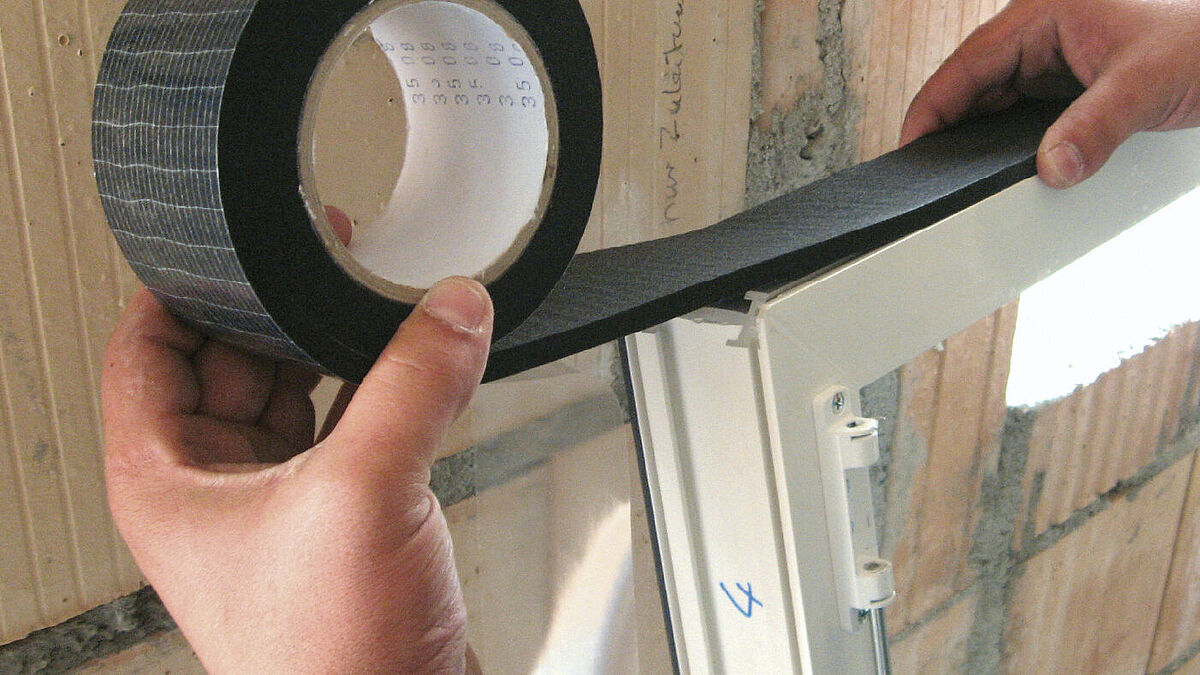

Les bandes d’étanchéité précomprimées peuvent satisfaire aux exigences d’étanchéité d’un raccord de fenêtre avant selon le modèle à trois niveaux.
Toutes les exigences peuvent être satisfaites avec élégance grâce à des bandes multifonctions précomprimées réunissant les trois niveaux d’étanchéité dans le joint de raccordement de fenêtre. Ils sont collés sur la fenêtre avant le montage et comblent le joint par expansion. Pour choisir le produit, il convient de tenir compte de la taille de joint admis pour la bande concernée afin que la bande puisse exercer une pression d’appui suffisante et remplir complètement le joint. La sous-couche de l’embrasure fournie par le client doit présenter de légères irrégularités, mais pas d’éclats ou de défauts à arêtes vives et profondes. Souvent, il faut au moins combler les joints de maçonnerie dans la zone d’étanchéité avec du mortier à fleur.
Outre les bandes triples, telles qu’elles sont utilisées pour le montage de fenêtres contondantes sans butée, il existe également des bandes à seulement deux fonctions pour le montage avec butée. Une double bande au niveau de la fenêtre assure les fonctions d’étanchéité à l’air ainsi que d’isolation thermique et acoustique. Une bande d’étanchéité séparée à l’extérieur entre la fenêtre et la butée assure l’étanchéité à la pluie battante.
Bien entendu, les trois fonctions peuvent également être réalisées séparément. De nombreux fournisseurs ont développé à cet effet des kits harmonisés qui simplifient la combinaison des trois produits d’étanchéité.

Montage en applique sûr

Les bandes d’étanchéité peuvent atteindre leurs limites si le concepteur a prévu une fenêtre devant le mur porteur. Notamment pour les façades avec isolation extérieure, une position de montage des fenêtres affleurant du mur porteur, voire devant le mur, dans le premier tiers de la couche d’isolation s’est avérée efficace pour des raisons énergétiques en matière d’humidité. Bien entendu, cela ne fonctionne plus avec la simple vis du cadre de fenêtre, vissée au milieu de l’embrasure. Grâce au porte-à-faux, il n’existe plus non plus de joints de raccordement étroits avec la maçonnerie qui conviendraient aux bandes d’étanchéité.

« Notamment pour les façades avec isolation extérieure, une position de montage des fenêtres affleurant du mur porteur, voire devant le mur, dans le premier tiers de la couche d’isolation s’est avérée efficace pour des raisons énergétiques en matière d’humidité. »

Systèmes de montage en applique

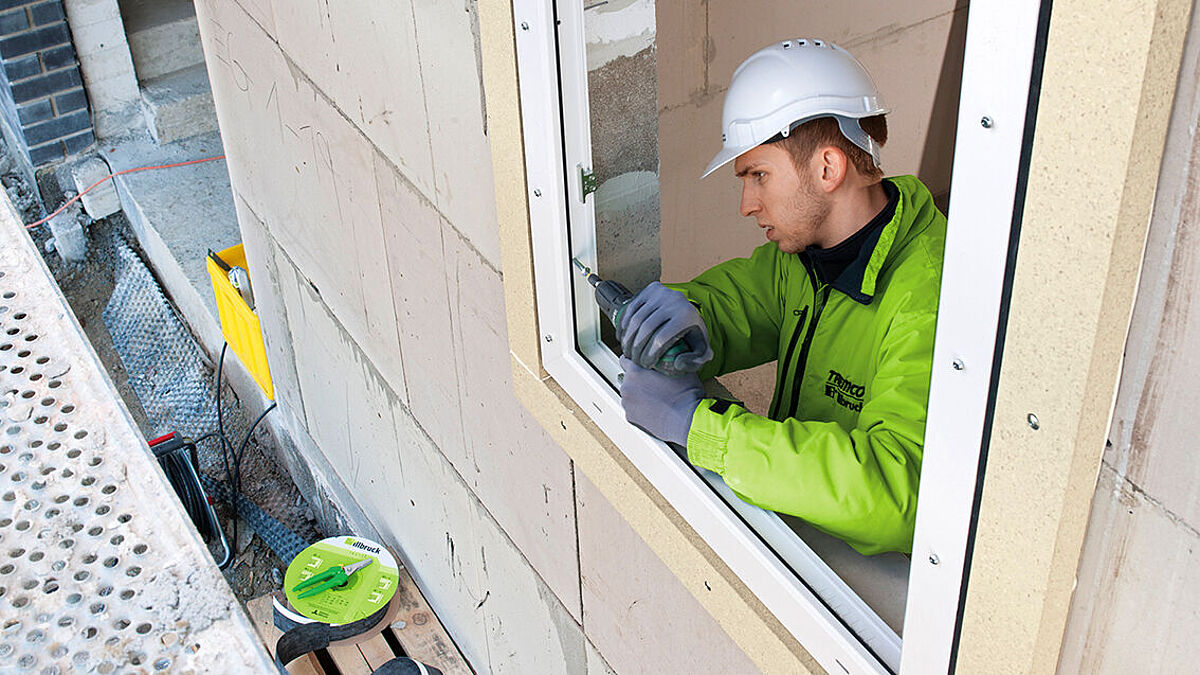

Des systèmes de montage en applique peuvent alors servir à simplifier le montage, mais aussi à augmenter la sécurité physique du bâtiment. Les pattes, équerres ou consoles de montage facilitent la fixation de la fenêtre à fleur de mur ou en porte-à-faux, ce qui permet avant tout de résoudre les problèmes statiques.
Les cadres de montage ou d’isolation thermique vont encore plus loin. Ici, un cadre est d’abord fixé dans ou devant l’embrasure, puis la fenêtre est posée et fixée dans un deuxième temps. Cela peut sembler de prime abord fastidieux, mais peut présenter des avantages pour une fixation et une étanchéité sûres et irréprochables de la fenêtre. De même, le remplacement ultérieur des fenêtres est généralement simplifié.
L’un des avantages des cadres de montage à isolation thermique, mais aussi des fixations individuelles avec équerres ou consoles, réside dans le fait que les fabricants font généralement contrôler leurs systèmes et fournissent généralement des données statiques claires. Les huisseries d’isolation thermique permettent en outre d’éviter avec fiabilité les ponts thermiques au niveau du raccord de fenêtre.
D’autres kits d’étanchéité, dont l’utilisation peut être testée au sein de l’entreprise, résolvent le problème du raccord inférieur pour les vitrages jusqu’au sol. Au rez-de-chaussée en particulier, il n’est pas rare que ces fenêtres ou portes-fenêtres soient placées directement sur la dalle. Ainsi, le raccord inférieur se trouve d’une part dans la zone fortement exposée aux projections d’eau. D’autre part, il y a un risque de pont thermique entre la dalle et la fenêtre, raison pour laquelle il faut éventuellement travailler avec un seuil à isolation thermique, pour lequel il existe également des solutions préétablies. Ces solutions détaillées tiennent également compte du fait que les structures de plancher sont de plus en plus hautes, ce qui nécessite des seuils plus élevés et plus stables afin de garantir une transmission sûre des charges au vent et des charges utiles des fenêtres.   ■
