juin 2022

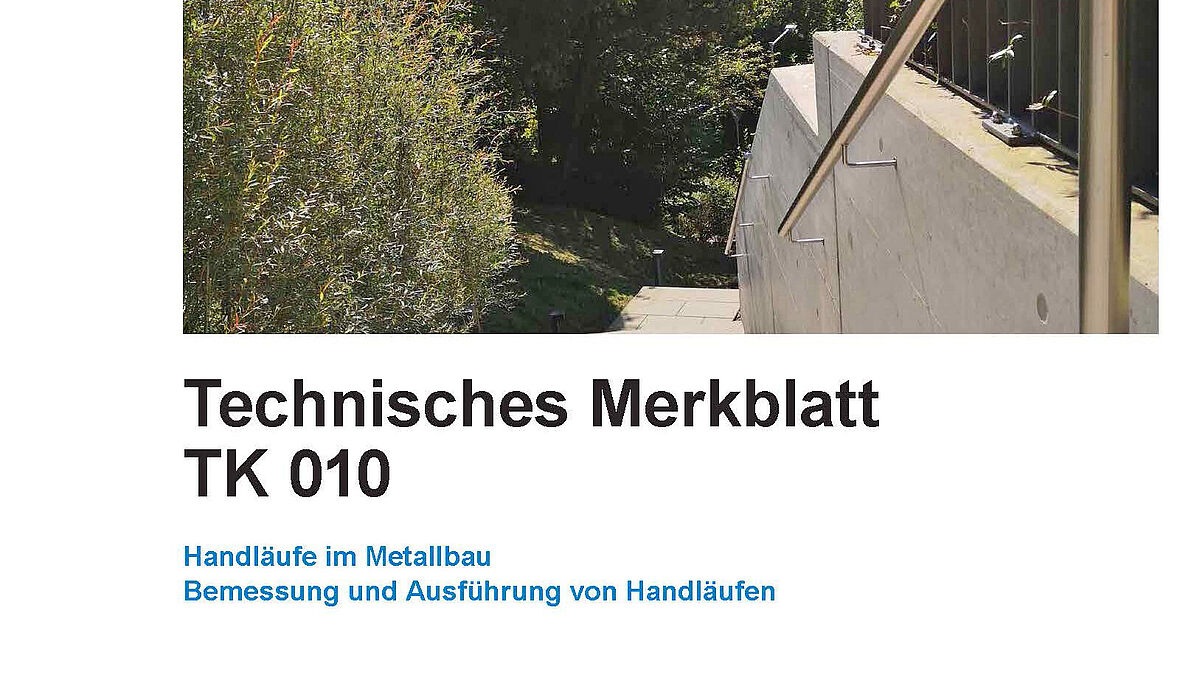

Fiche technique TK 010
Dimensionnement et exécution des mains courantes
Lors de la planification, de la fabrication ou du montage de mains courantes, il faut garder en tête qu’il s’agit d’éléments de sécurité destinés à faciliter l’accès aux escaliers, par exemple. Or ces fonctions de base sont souvent négligées dans la pratique.
En tant que représentant de la branche de la construction métallique, Metaltec Suisse a estimé qu’il était de son devoir de définir une norme uniforme et a ainsi établi la fiche technique TK 010. Cette thématique a été traitée lors des séminaires ciblés de Metaltec Suisse en automne et la fiche technique TK 010 « Les mains-courantes dans la construction métallique – Dimensionnement et exécution des mains-courantes » a été présentée.
Les mains courantes sont des éléments de sécurité qui facilitent l’accès aux escaliers, paliers, montées, voies de circulation et autres passages. Elles sont pourtant souvent considérées comme secondaires et leurs fonctions de base sont négligées au profit du design. Leur forme, position et hauteur doivent être adaptées à l’anatomie humaine. Dans la pratique, on accorde trop peu d’attention au dimensionnement statique des mains courantes. Celui-ci ne doit pas être négligé, car les utilisateurs peuvent exercer une traction et une pression considérables.
La fiche technique TK 010 aide les maîtres d’ouvrage, les planificateurs, les autorités compétentes en matière de construction et les entreprises spécialisées à planifier, fabriquer et installer des mains courantes. Elle contient des prescriptions et des directives déjà reconnues et éprouvées pour la réalisation de celles-ci.
Aperçu des domaines d’application
Cette fiche technique s’applique aux :
– mains courantes dans et autour de bâtiments, dans des escaliers et des montées et sur des voies de circulation ;
– mains courantes longeant des lieux abrupts et dangereux.
Cette fiche technique ne s’applique pas aux :
– mains courantes sur des installations mécaniques ;
– mains courantes servant à la protection contre les chutes ;
– mains courantes faisant partie d’une balustrade.
Normes déterminantes
Obligations des autorités (droit de la construction cantonal et communal et réglementation relative à la construction)
– SIA 500 « Constructions sans obstacles »
– SN 640 075 « Espace de circulation sans obstacles »
– SN 640 238 « Trafic piéton et deux-roues légers ; rampes, escaliers et rampes à gradins »
– Secrétariat d’État à l’économie (SECO)
– SIA 358 « Garde-corps »
– Directive de protection incendie « 16-15 Voies d’évacuation et de sauvetage »
Directives et fiches techniques déterminantes
– SUVA : « Mains courantes : stop aux chutes et faux pas dans les escaliers »
– Bureau de prévention des accidents (BPA)
– Architecture sans obstacles : « Directives Habitat pour personnes âgées »
– Architecture sans obstacles : « Fiche technique 026 Escaliers et marches »
Les principales caractéristiques et différences entre les publications sont résumées dans un tableau.
Terminologie
Composants :
Les éléments de la main courante sont expliqués et présentés.
Dimensions :
Les dimensions minimales et maximales des pièces et les distances par rapport aux ouvrages de maçonnerie sont documentées.
Dimensionnement :
Le dimensionnement statique des mains courantes est traité. Des informations sur les charges utiles ou linéaires dans les différentes directions de traction et de pression sont fournies. La flexion joue un rôle essentiel.
Fixation :
Des informations sur les procédures, les normes et les solutions de fixation sont abordées, qu’il s’agisse de béton, de maçonnerie ou de cloisons sèches ou en bois.
Conseils généraux de planification :
Les planificateurs trouveront des informations sur l’utilisation, le dimensionnement, la forme, l’exécution et la statique.
Schéma du champ d’application :
Un graphique représente le champ d’application des normes correspondantes ; une aide précieuse dans la jungle normative.
Téléchargement gratuit : www.metaltecsuisse.ch , sous Technique / Fiches techniques ■
