Portes et fenêtres
Déformation des portes due aux différences climatiques
Les portes sont essentielles, offrant non seulement sécurité et intimité, mais protégeant aussi du vent, du froid et de la chaleur. Ces influences peuvent entraîner des contraintes de traction et de compression indésirables dans le vantail de porte. Découvrez comment éviter ce phénomène.

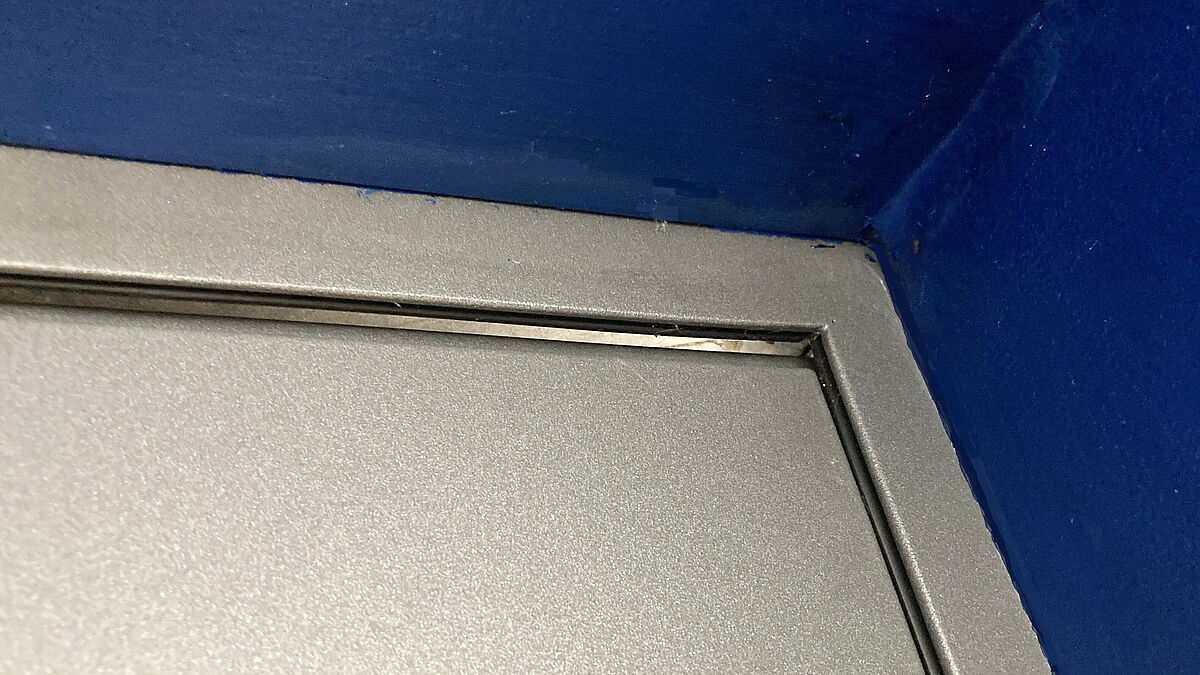

Au fil du temps, les portes peuvent se déformer, notamment en raison de différences thermiques. Ces déformations peuvent nuire considérablement à la fonctionnalité de la porte.
Effets indésirables possibles d’un panneau de porte très déformé :
- Le pêne demi-tour ne s’enclenche pas, entravant notamment le contrôle d’accès et, le cas échéant, la fonction de protection incendie
- La porte ne peut pas ou très difficilement être verrouillée/déverrouillée
- Courants d’air, perte d’énergie
- Condensation, givre
- Dommages dus à l’humidité, formation de moisissures
- Détérioration significative de l’isolation acoustique, etc.
Les déformations des portes ne peuvent se produire que temporairement ou durablement et peuvent avoir des causes très diverses telles que :
- fabrication ou montage défectueux
- construction trop faible
- transport inapproprié
- utilisation inappropriée, souvent déjà pendant la phase de construction
- influence de l’humidité (pression de vapeur, pluie battante, etc.)
- influence de la température (effet bimétallique).
L’humidité peut entraîner un fort gauchissement des portes en matériaux dérivés du bois. Les portes métalliques, quant à elles, réagissent surtout aux différences de température. Sur les portes extérieures en métal à isolation thermique, l’effet bimétallique peut produire une déformation concave lorsque les températures extérieures sont basses ou, en cas de températures extérieures élevées et/ou d’ensoleillement, une déformation convexe, en particulier sur les surfaces sombres.
Quelles déformations dues au climat sont autorisées ?
En principe, les déformations sont autorisées, sauf accord contraire, dans la mesure où elles ne gênent pas visuellement l’utilisation prévue de la porte et n’altèrent pas l’aptitude au service de la porte. Dans ce contexte, l’aptitude au service signifie que la porte remplit toutes les caractéristiques de performance exigées en matière d’étanchéité et de facilité d’utilisation sur le lieu d’utilisation prévu dans les conditions climatiques locales.
Selon la norme SN EN 1121, les portes peuvent être testées quant à leur comportement à différents climats.

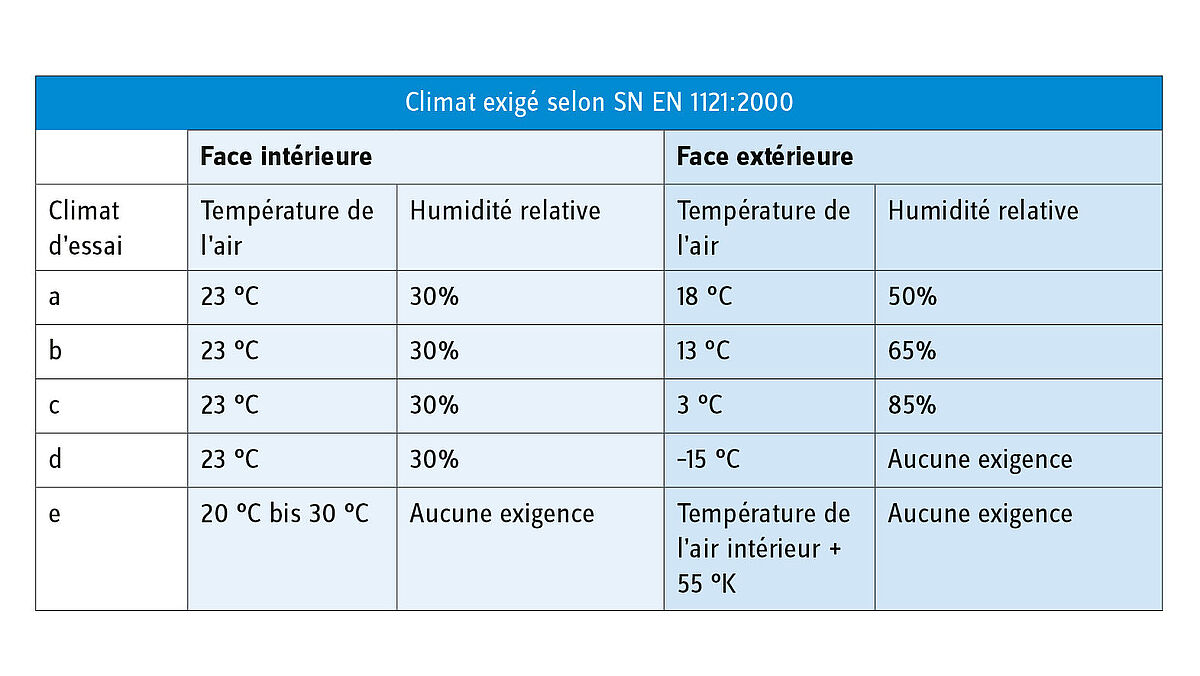

La norme décrit les conditions climatiques d’essai a à e énumérées dans le tableau 1. Le climat d’essai d représente l’hiver. Pour le climat d’essai e, le cas estival avec rayonnement solaire est reproduit par le réchauffement de la surface de la porte à l’aide de lampes infrarouges.
Lors de la procédure d’essai selon SN EN 1121, les courbures longitudinales et transversales du vantail de porte sont mesurées sous l’effet des conditions climatiques énumérées dans le tableau 1, ainsi que les forces de manœuvre selon SN EN 12046-2. Le fléchissement mesuré est classifié selon la norme SN EN 12219, comme indiqué dans le tableau 2.
La fiche technique VST n° 006 « Déformations des portes » recommande de manière générale pour les portes extérieures la classe de déformation 3 avec des climats d’essai c, d et e.
Il est toutefois de la responsabilité du maître d’ouvrage ou de son planificateur de définir à l’avance la classe de déformation de la porte adaptée au lieu d’utilisation prévu et de faire l’objet d’un appel d’offres.
De nombreuses portes en aluminium ne sont classées que dans la classe de déformation 2e. Certaines constructions de portes en aluminium avec des coques de profilés ou des tôles extérieures à assemblage flottant ont toutefois été testées avec succès selon les exigences plus élevées de la classe de déformation 3e.
En tant qu’exécutant, clarifiez les classifications décrites ci-dessus ainsi que les formats d’essai des portes avec votre fournisseur de système. Pour les grandes portes, il faut tenir compte des surcotes en plus de la classification, car les déformations dues au climat augmentent avec la taille de la porte.
«En tant qu’exécutant, clarifiez les classifications décrites ci-dessus ainsi que les formats d’essai des portes avec votre fournisseur de système. »
Mesures de réduction des forces de manœuvre
Pour les portes extérieures qui ne peuvent être déverrouillées qu’à l’aide d’une clé, une poignée ou un bouton doit être installé si possible à hauteur de la serrure afin de faciliter le déverrouillage en appuyant ou en tirant légèrement.
Une autre possibilité permettant d’ouvrir facilement une porte sous précontrainte avec la clé est le montage d’une serrure avec pêne basculant (p. ex. FlipLock).
Conclusion
La prise en compte des conditions climatiques régnant sur le lieu d’utilisation prévu dès la planification crée une condition importante pour qu’une porte soit finalement apte au service. ■
À propos de l’auteur :
Daniel Leuenberger, expert en sinistres de Metaltec, membre de la commission technique de Metaltec. FMTEC GmbH, Fassaden-Metallbau-Technik, 5522 Tägerig.
