Construction de façades / Grilles caillebotis

Abris transparents sur les toits de Zurich

Texte et images : Sprich

Les abris des installations techniques ont vocation à les dissimuler et les protéger tout en s’intégrant visuellement à l’environnement du bâtiment. Ils doivent également garantir une importante circulation de l’air afin que la centrale de chauffage ou de ventilation soit suffisamment alimentée en air frais. Le choix s’est ainsi porté sur les caillebotis pressés pour abriter les installations techniques de trois bâtiments à Zurich.

Trois abris différents

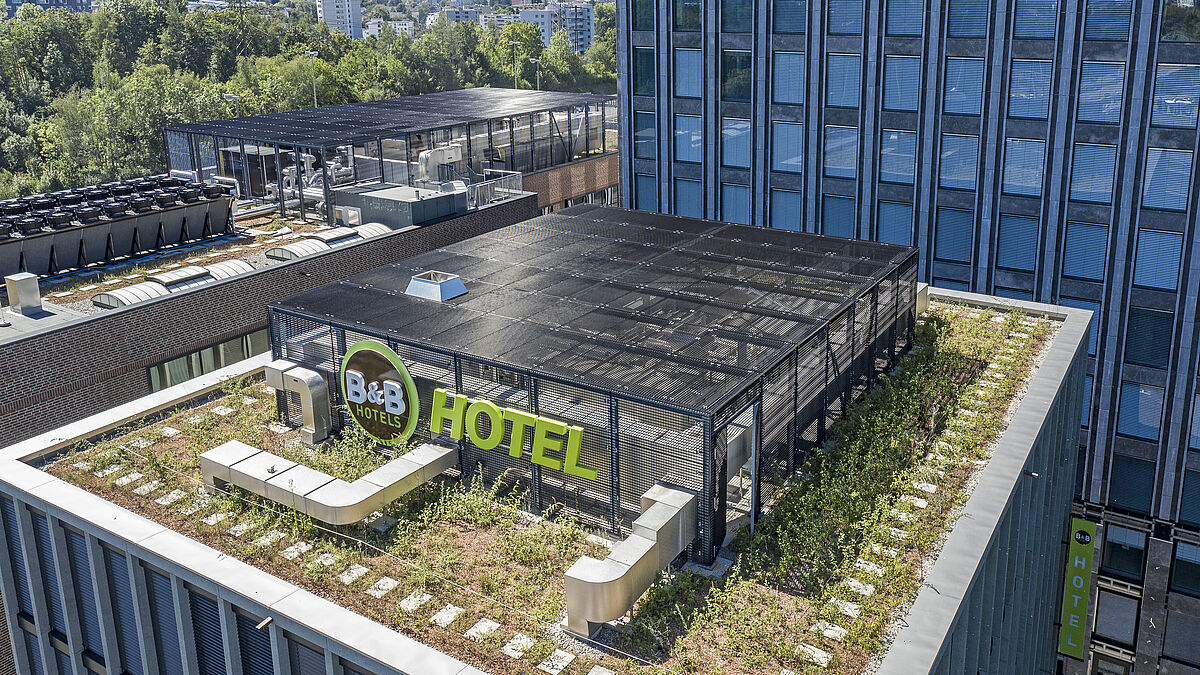

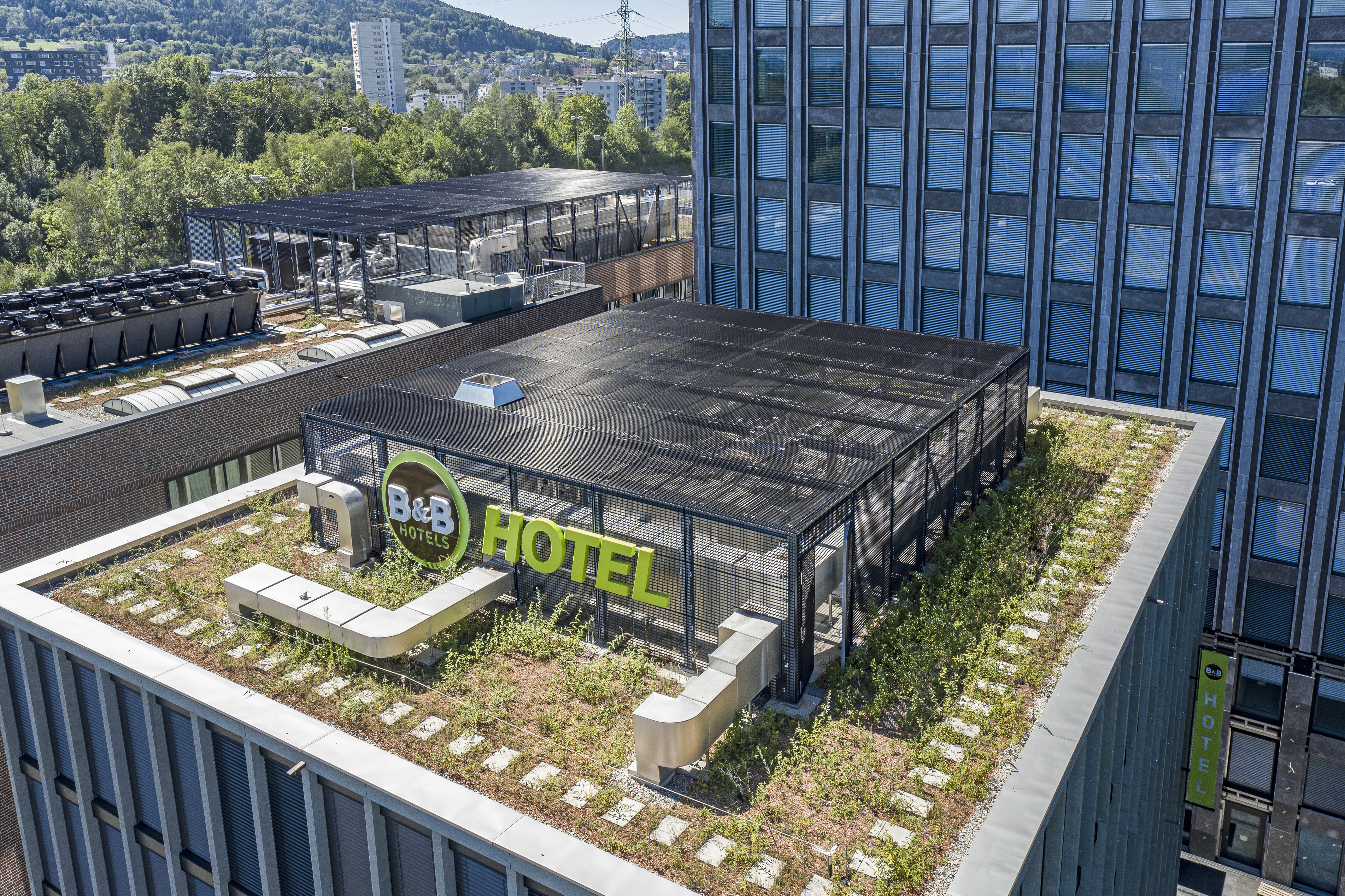

Au total, trois abris différents ont été réalisés dans le cadre de ce projet. La longueur des abris varie entre 15 et 28 m, leur largeur est de 13 m. Deux des trois abris sont également équipés de grilles caillebotis au plafond. Tous les abris sont munis d’ouvertures de révision, à savoir des caillebotis pressés, démontables à des fins de maintenance. En outre, tous les abris sont équipés de deux portes afin de garantir l’accès aux installations.

« Les piliers sont à la fois vissés et collés. »

Structure en acier

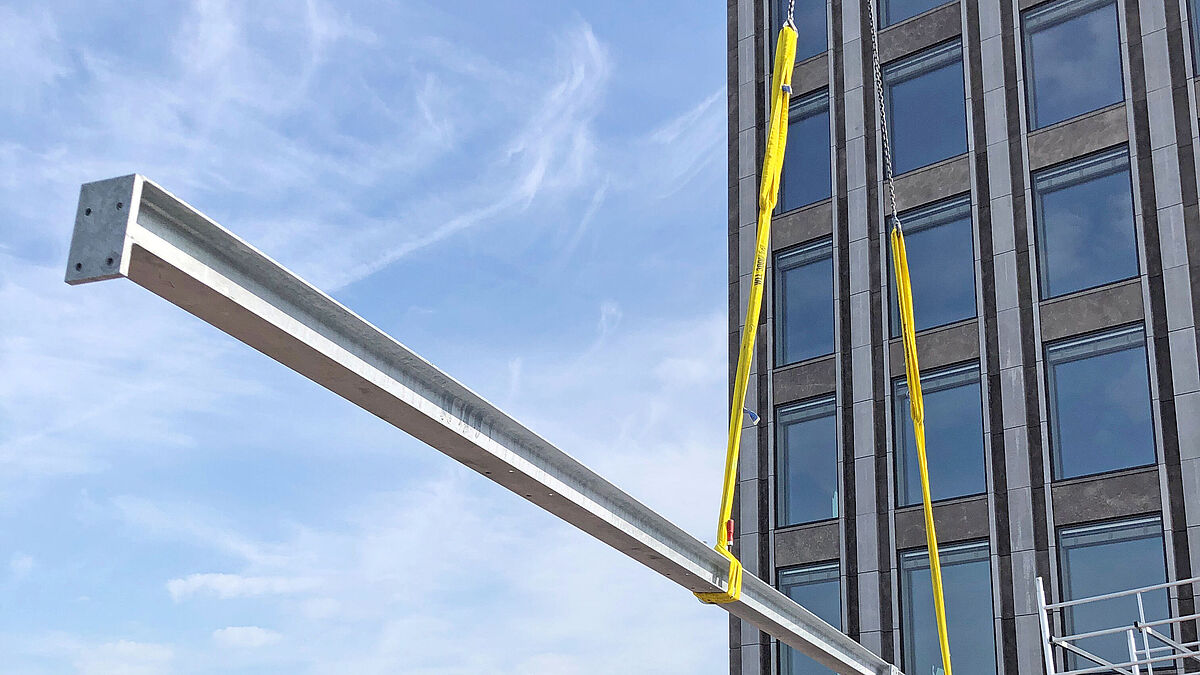

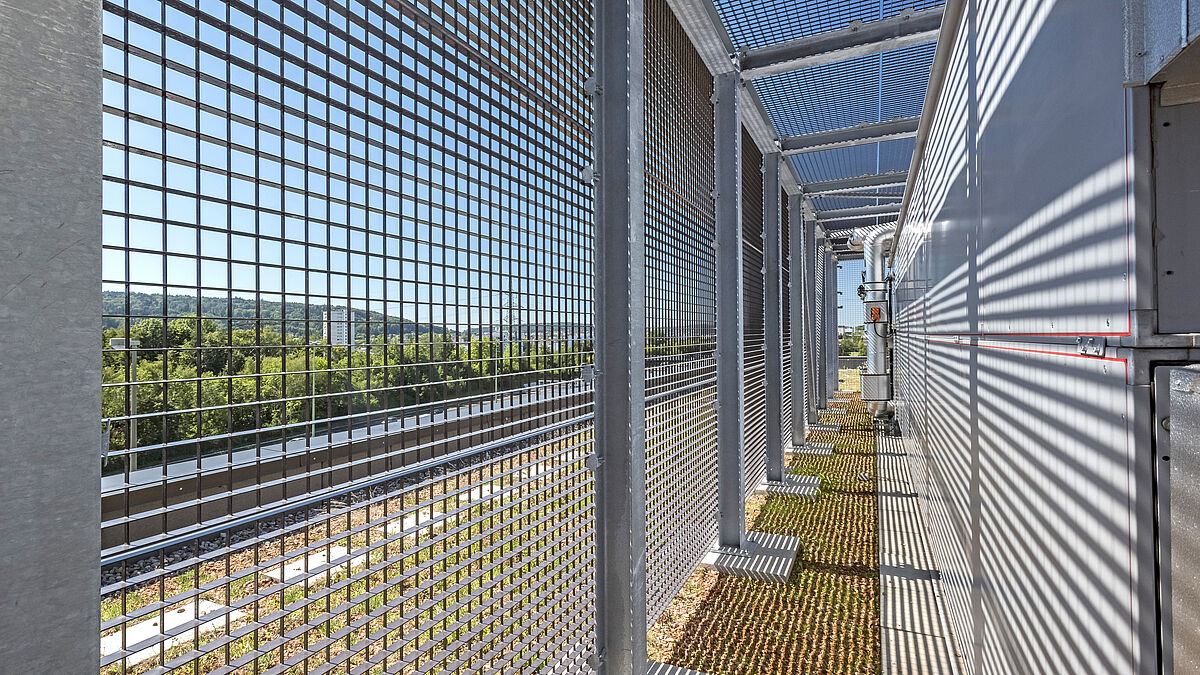

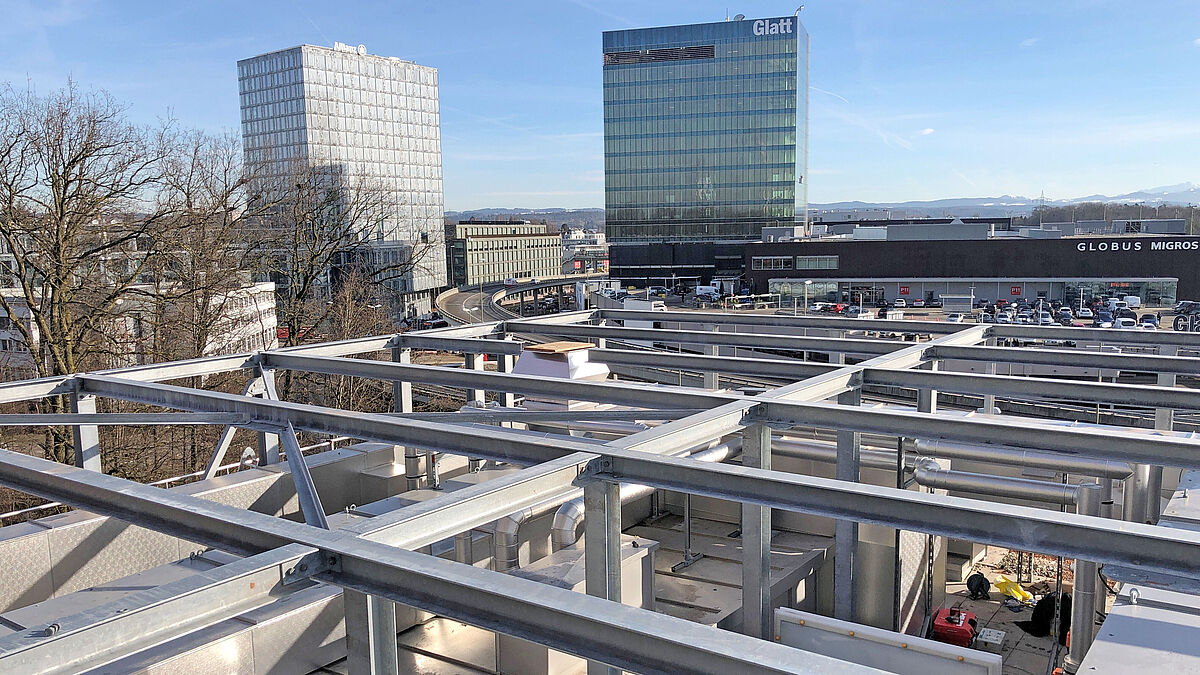

La structure porteuse en acier se compose de poteaux, de poutres de toit et de contreventements. Les poutres de toit pouvant mesurer jusqu’à 13 m de long, ont été levées et posées sur les bâtiments à l’aide d’une grue. Les piliers ont été fixés sur les dalles de béton pour protéger le toit plat. Les dimensions des dalles de béton sont de 800 x 800 x 80 mm, raison pour laquelle les poteaux sont à la fois vissés et collés. Au-dessus des piliers, les poutres de toit servent de support et relient les différents piliers. Pour garantir la statique des poutres de toit de 13 m de long, ces dernières ont été complétées par des contreventements au plafond et sur le côté. Enfin, les caillebotis pressés ont été fixés à la structure porteuse en acier à l’aide de clips de fixation.



Propriétés des caillebotis pressés

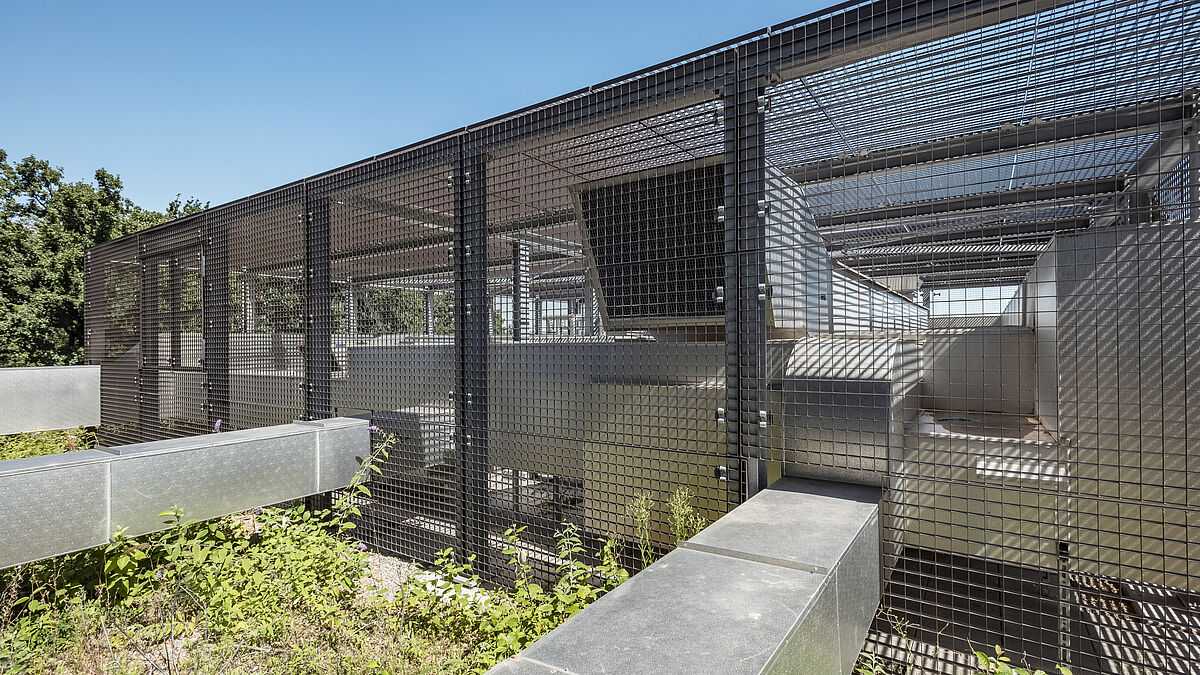

Les caillebotis pressés présentent une largeur de maillage de 55 x 55 mm et bénéficient d’une enduction duplex. Cela signifie que dans un premier temps, les caillebotis ont été galvanisés à chaud afin de garantir la longévité, avant d’être, dans un second temps, revêtus par poudre. Ici, le choix s’est porté sur la teinte RAL 8019 afin que les grilles caillebotis s’adaptent à l’environnement (comme par exemple la façade). Certains caillebotis pressés ont été évidés pour que des conduites puissent traverser les abris sans obstacle.
